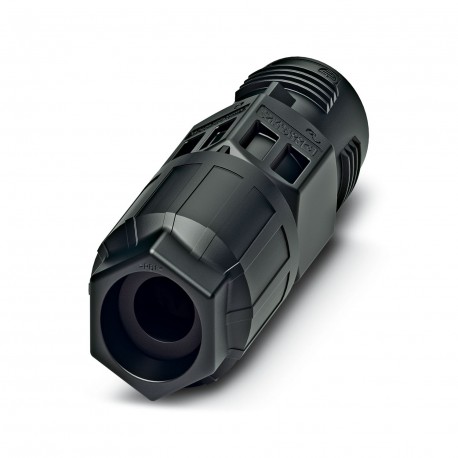

QPD C 2PE1,5 1X8-13 BK
QPD C 2PE1,5 1X8-13 BK 1414701 PHOENIX CONTACT Conductor connectors
$0.00USD
4714 in magazzino
Specifiche chiave
:5 Nm
Tipo:QPD 3x1,5
Colore:black (RAL 9005)
Larghezza:25 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 5 Nm | |
| Tipo | QPD 3x1,5 |
| Colore | black (RAL 9005) |
| Larghezza | 25 mm |
| Codifica | Coding profile |
| Altezza | 25 mm |
| Lunghezza | 73.6 mm |
| Diametro | 25 mm |
| Senza alogeni | yes |
| Tipo di prodotto | Cable connector |
| Corrente nominale | 17.5 A |
| Famiglia di prodotti | QPD |
| Resistenza all'impatto | IK07 |
| Revisione dell'articolo | 04 |
| Contatto materiale | Cu |
| Materiale di alloggiamento | PA |
| Marcatura della posizione | 1, 2, PE |
| Coppia di serraggio | 8 Nm |
| Profilo di connessione | 2+PE |
| Resistenza di contatto | < 3 mΩ |
| Corrente nominale IN | 17.5 A |
| Tensione nominale UN | 690 V AC |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 3 |
| Grado di protezione | IP66 |
| Categoria di sovratensione | III |
| tensione nominale (II/2) | 1000 V |
| Tensione nominale (III/3) | 690 V |
| tensione nominale (III/2) | 1000 V |
| Diametro esterno del cavo | 10 mm ... 13 mm |
| Superficie di contatto del materiale | silver-plated |
| Materiale di isolamento del filo | PVC/PE/TPE/rubber |
| Tensione di sovratensione nominale (II/2) | 8 kV |
| Cicli di inserimento/ritiro | max. 50 |
| Tensione di sovratensione nominale (III/2) | 8 kV |
| Tensione di sovratensione nominale (III/3) | 6 kV |
| Coppia di serraggio Dado di raccordo | 8 Nm |
| Coppia di serraggio Dado di bloccaggio | 5 Nm |
| Temperatura ambiente (funzionamento) | -40 °C ... 100 °C |
| Numero di connessioni per posizione | 1 |
| Diametro del filo incluso l'isolamento | 1.6 mm ... 3 mm |
| Temperatura quando il conduttore è collegato | -5 °C ... 50 °C |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 100 °C |
| Frequenza delle connessioni tra conduttori della stessa sezione trasversale | max. 10 |
| Struttura del singolo litz secondo VDE 0295 / diametro del filo più piccolo | VDE 0295 class 1 to 6/min. 0.15 mm |
Descrizione del prodotto
Cable splicers, QUICKON connection, number of poles: 2+PE, 0.5 mm² ... 1.5 mm², 690 V, 17.5 A, black, with a QUICKON nut, outer diameter of the cable: 10 mm ... 13 mm, QUICKON Quick Connect
