QPD 5P/ 5,0-PVC/5P 5X2,5 BK

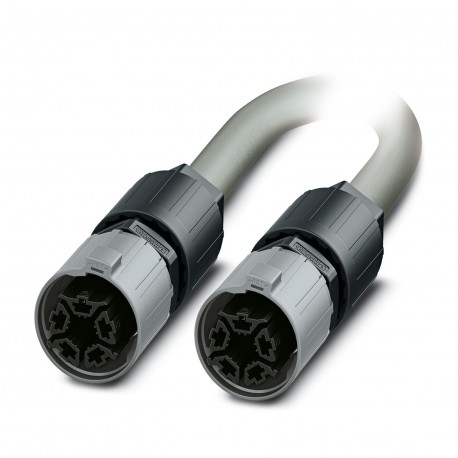

QPD 5P/ 5,0-PVC/5P 5X2,5 BK 1408722 PHOENIX CONTACT Connecting cable
$0.00USD
3143 in magazzino
Specifiche chiave
:690 V DC
Tipo:QPD 5x2,5
Colore:black (RAL 9005)
Larghezza:34.6 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 690 V DC | |
| Tipo | QPD 5x2,5 |
| Colore | black (RAL 9005) |
| Larghezza | 34.6 mm |
| Altezza | 39.1 mm |
| Lunghezza | 5.18 mm |
| Diametro | 34.6 mm |
| schermato | no |
| Tipo di cavo | PVC gray |
| Lunghezza del cavo | 5 m |
| Peso del cavo | 242 kg/km |
| Tipo di prodotto | Assembled installation cable |
| Colpo di scena generale | 5 cores, twisted |
| Corrente nominale | 20 A |
| Famiglia di prodotti | QPD |
| Resistenza all'impatto | IK07 |
| Alimentatore AWG | 14 |
| Revisione dell'articolo | 03 |
| Resistenza alla fiamma | according to IEC 60332-1-2 |
| Materiale di alloggiamento | PA |
| Marcatura della posizione | 1, 2, 3, N, PE |
| Materiale conduttore | Bare Cu litz wires |
| Profilo di connessione | 4+PE |
| Resistenza di contatto | < 4 mΩ |
| Corrente nominale IN | 20 A |
| Tensione nominale UN | 690 V AC |
| Filo singolo, colore | blue, brown, black, gray, green/yellow |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 5 |
| Tensione di prova, cavo | 4000 V |
| Grado di protezione | IP66 |
| Categoria di sovratensione | III |
| tensione nominale (II/2) | 1000 V |
| Numero di connessioni | 5 |
| Tensione nominale (III/3) | 690 V |
| Misura della chiave Dado di raccordo | 27 mm |
| tensione nominale (III/2) | 1000 V |
| Guaina esterna, colore | gray RAL 7001 |
| Tensione nominale, cavo | 750 V |
| Guaina esterna, materiale | PVC |
| Sezione trasversale del conduttore | 5x 2.5 mm² |
| Diametro esterno del cavo | 11.80 mm |
| Superficie di contatto del materiale | silver-plated |
| Materiale di isolamento del filo | PVC/PE/TPE/rubber |
| Tipo di cavo (abbreviazione) | PVC |
| Tensione di sovratensione nominale (II/2) | 8 kV |
| Resistenza di isolamento del cavo | > 0.2 MΩ*km |
| Cicli di inserimento/ritiro | max. 50 |
| Tensione di sovratensione nominale (III/2) | 8 kV |
| Tensione di sovratensione nominale (III/3) | 6 kV |
| Coppia di serraggio Dado di raccordo | 10 Nm |
| Sezione trasversale di collegamento AWG | 16 ... 14 |
| Sezione trasversale del conduttore solido | 1 mm² ... 2.5 mm² |
| Temperatura ambiente (funzionamento) | -5 °C ... 70 °C (Cable, flexible installation) |
| Sezione trasversale del conduttore flessibile | 1 mm² ... 2.5 mm² |
| Numero di connessioni per posizione | 1 |
| Struttura del conduttore, alimentazione di tensione | 50x 0.25 mm |
| Metodo di connessione Sul lato campo | IDC connection |
| Temperatura quando il conduttore è collegato | -5 °C ... 50 °C |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Raggio minimo di curvatura, installazione fissa | 4 x D |
| Raggio di curvatura minimo, installazione flessibile | 15 x D |
| Frequenza delle connessioni tra conduttori della stessa sezione trasversale | max. 10 |
Descrizione del prodotto
Pre-assembled QUICKON connectors, 4+PE, black, with 5x PVC cable 2.5, length: 5.0 m
