QC 0,5/10-ST-3,81

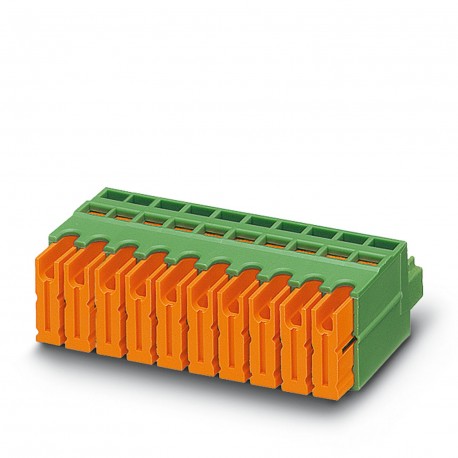

QC 0,5/10-ST-3,81 1897474 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3061 in magazzino
Specifiche chiave
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tipo:Standard
Pece:3.81 mm
Risultato:Test passed
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo | Standard |
| Pece | 3.81 mm |
| Risultato | Test passed |
| Larghezza [w] | 38.89 mm |
| Altezza [h] | 12.9 mm |
| Lunghezza [l] | 26.8 mm |
| Tipo di bloccaggio | without |
| Linea di prodotti | COMBICON Connectors XS |
| Tipo di prodotto | PCB connector |
| Numero di cicli | 25 |
| Specifica | IEC 60512-13-2:2006-02 |
| Numero di righe | 1 |
| Famiglia di prodotti | QC 0,5/..-ST |
| Colore (alloggiamento) | green (6021) |
| Flangia di montaggio | without |
| Revisione dell'articolo | 01 |
| Sistema di connettori | COMBICON MC 1,5 |
| Materiale di contatto | Cu alloy |
| Metodo di connessione | Displacement connection |
| Tipo di imballaggio | packed in cardboard |
| Corrente nominale IN | 6 A |
| Tensione nominale UN | 200 V |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Numero di posizioni | 10 |
| Numero di potenziali | 10 |
| Tensione nominale (II/2) | 400 V |
| Sezione trasversale nominale | 0.5 mm² |
| Numero di connessioni | 10 |
| Tensione nominale (III/2) | 200 V |
| Tensione nominale (III/3) | 200 V |
| Tipo di connessione del contatto | Socket |
| Caratteristiche della superficie | hot-dip tin-plated |
| Colore (Elemento di azionamento) | orange (2003) |
| Gruppo di materiali isolanti | I |
| CTI secondo IEC 60112 | 600 |
| Tensione di sovratensione nominale (II/2) | 4 kV |
| Sezione trasversale del conduttore AWG | 22 ... 20 |
| Tensione di sovratensione nominale (III/2) | 4 kV |
| Tensione di sovratensione nominale (III/3) | 4 kV |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tensione nominale di isolamento (II/2) | 400 V |
| Sezione trasversale del conduttore flessibile | 0.34 mm² ... 0.5 mm² |
| Tensione nominale di isolamento (III/2) | 200 V |
| Tensione nominale di isolamento (III/3) | 200 V |
| distanza minima di dispersione (II/2) | 3 mm |
| distanza superficiale minima (III/2) | 3 mm |
| distanza superficiale minima (III/3) | 3 mm |
| Direzione di collegamento conduttore/PCB | 0 ° |
| Forza di estrazione per pos. circa. | 6 N |
| Forza di inserimento per pos. circa | 8 N |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Area di contatto della superficie metallica (strato superiore) | Tin (5 - 7 µm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Indice di tracciamento comparativo (IEC 60112) | CTI 600 |
| Punto terminale della superficie metallica (strato superiore) | Tin (5 - 7 µm Sn) |
| valore minimo di tolleranza - campo non omogeneo (II/2) | 3 mm |
| valore minimo di tolleranza - campo non omogeneo (III/2) | 3 mm |
| valore minimo di tolleranza - campo non omogeneo (III/3) | 3 mm |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 | 125 °C |
Descrizione del prodotto
Connector for printed circuit board, nominal section: 0.5 mm², color: green, nominal current: 6 A, nominal voltage (III/2): 200 V, contact surface: Tin, contact type: Female, number of potentials: 10,
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
