Q 1,5/3FL/13-M20KU-ESA

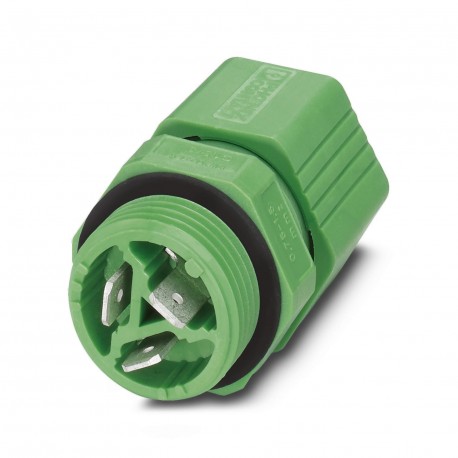

Q 1,5/3FL/13-M20KU-ESA 1640663 PHOENIX CONTACT Panel feed-through
$0.00USD
4261 in magazzino
Specifiche chiave
Codice GTIN:4017918188771
Nota:Made to Order (non-returnable)
(Cabel):-25 °C ... 50 °C (when the conductor is connected. Specifications of the cable manufacturer must also be observed.)
Chiave d'ordine:1640663
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918188771 |
| Nota | Made to Order (non-returnable) |
| (Cabel) | -25 °C ... 50 °C (when the conductor is connected. Specifications of the cable manufacturer must also be observed.) |
| Chiave d'ordine | 1640663 |
| Pagina del catalogo | Page 18 (PC-2002) |
| Unità di imballaggio | 10 pc |
| Paese di origine | PL (Poland) |
| Numero tariffario doganale | 85366990 |
| (Dati commerciali chiave) | Manual solder/slip on connection |
| Quantità minima d'ordine | 10 pc |
| Marcatura della posizione (generale) | 1, 2, 3 |
| Colore (dati commerciali chiave) | green |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Grado di protezione (Cabel) | IP67 |
| Connessione (dati commerciali chiave) | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| Tipo di blocco (dati commerciali chiave) | Screw locking |
| Materiale isolante per fili (generale) | PVC / PE |
| Peso per pezzo (imballaggio escluso) | 22.570 g |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Temperatura ambiente (funzionamento) (Cabel) | -25 °C ... 80 °C (Specifications of the cable manufacturer must be observed.) |
| Metodo di connessione (dati commerciali chiave) | QUICKON connection |
| Corrente nominale IN (Condizioni ambientali) | 17.5 A (15 A with slip-on sleeve 2.5 mm²; 12 A with slip-on sleeve 1.5 mm².) |
| Numero di posizioni (dati commerciali chiave) | 3 |
| Tensione nominale (II/2) (Condizioni ambientali) | 630 V |
| Tensione nominale (III/2) (Condizioni ambientali) | 320 V |
| Tensione nominale (III/3) (Condizioni ambientali) | 250 V |
| Numero di connessioni (dati commerciali chiave) | 3 |
| Categoria di impatto (caratteristiche elettriche) | 4 |
| Temperatura quando il conduttore è collegato (Cabel) | -5 °C ... 50 °C |
| Misura della chiave, dado di raccordo (dati commerciali chiave) | 24 mm |
| Materiale di contatto (caratteristiche meccaniche) | Copper alloy |
| Collegamento secondo la norma (dati sui materiali) | CUL |
| Grado di inquinamento (Caratteristiche meccaniche) | 3 |
| Tensione di sovratensione nominale (III/3) (Condizioni ambientali) | 6 kV |
| Categoria di sovratensione (Caratteristiche meccaniche) | III |
| Coppia di serraggio, dado di raccordo (dati commerciali chiave) | 2.5 Nm |
| Dimensioni della chiave, portacontatti (dati commerciali chiave) | 24 mm |
| Tipo di filettatura PC QUICKON (Caratteristiche elettriche) | M20 x 1,5 |
| Coppia di serraggio controdado (dati commerciali chiave) | 3.75 Nm |
| Materiale del supporto del contatto (caratteristiche meccaniche) | PA 6.6 |
| Materiale della superficie di contatto (caratteristiche meccaniche) | Pre-nickel plated and tin-plated |
| Nota sulla tensione nominale (II/2) (Condizioni ambientali) | with insulating sleeve |
| Sezione trasversale del conduttore AWG max. (dati commerciali chiave) | 16 |
| Sezione trasversale del conduttore AWG min. (dati commerciali chiave) | 18 |
| Grado di infiammabilità secondo UL 94 (dati sui materiali) | V0 |
| Nota sulla tensione nominale (III/2) (Condizioni ambientali) | with insulating sleeve |
| Nota sulla tensione nominale (III/3) (Condizioni ambientali) | with insulating sleeve |
| Coppia di serraggio del portacontatti (dati commerciali chiave) | 3.75 Nm |
| Sezione trasversale del conduttore solido max. (dati commerciali chiave) | 1.5 mm² |
| Sezione trasversale del conduttore solido min. (Dati commerciali chiave) | 0.75 mm² |
| Sezione trasversale del conduttore flessibile max. (Dati commerciali chiave) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dati commerciali chiave) | 0.75 mm² |
| Grado di infiammabilità secondo UL 94 (Caratteristiche meccaniche) | V0 |
| Struttura del singolo litz secondo VDE 0295 / diametro minimo del filo (generale) | VDE 0295 Cl.2-5, min. wire diameter 0.2 mm |
Descrizione del prodotto
QUICKON feedthrough, for outdoor wall mounting with manual welding connection/flat plug connection, 4.8 mm x 0.8 mm, 3 poles.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
