PWO 16-UW/S

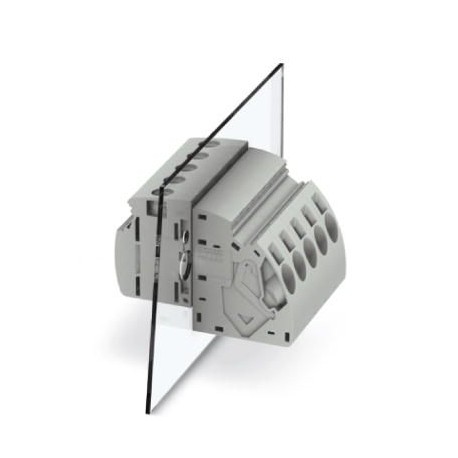

PWO 16-UW/S 1844390 PHOENIX CONTACT Panel feed-through terminal block
$0.00USD
4140 in magazzino
Specifiche chiave
Codice GTIN:4046356951326
Chiave d'ordine:1844390
Pagina del catalogo:Page 29 (NTK-2014)
Unità di imballaggio:50 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356951326 |
| Chiave d'ordine | 1844390 |
| Pagina del catalogo | Page 29 (NTK-2014) |
| Unità di imballaggio | 50 pc |
| Pitch (Generale) | 12.1 mm |
| Larghezza (generale) | 12 mm |
| Paese di origine | CN (China) |
| Numero tariffario doganale | 85369010 |
| Quantità minima d'ordine | 50 pc |
| Spessore della piastra (generale) | 1 mm ... 6 mm |
| Filettatura della vite (dimensioni) | M5 |
| Colore (dati commerciali chiave) | gray |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Lato di collegamento (Dimensioni) | inside |
| Lunghezza di spogliatura (dimensioni) | 16 mm |
| Metodo di collegamento (Dimensioni) | Screw connection |
| Coppia di serraggio max (Dimensioni) | 2.3 Nm |
| Coppia di serraggio, min (Dimensioni) | 2 Nm |
| Peso per pezzo (imballaggio escluso) | 33.400 g |
| Pannello laterale aperto (dati commerciali chiave) | No |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Calibro cilindrico interno (Dimensioni) | B7 |
| Numero di livelli (dati commerciali chiave) | 1 |
| Corrente nominale IN (dati commerciali chiave) | 76 A |
| Tensione nominale UN (dati commerciali chiave) | 1000 V |
| Grado di inquinamento (dati commerciali chiave) | 3 |
| Materiale isolante (dati commerciali chiave) | PA |
| Numero di posizioni (dati commerciali chiave) | 1 |
| Corrente di carico massima (dati commerciali chiave) | 76 A |
| Categoria di sovratensione (dati commerciali chiave) | III |
| Sezione trasversale nominale (dati commerciali chiave) | 16 mm² |
| Numero di connessioni (dati commerciali chiave) | 2 |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 4 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 10 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 25 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 6 mm² |
| Gruppo di materiali isolanti (dati commerciali chiave) | I |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 16 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 6 mm² |
| Collegamento secondo lo standard (dati di collegamento) | IEC 60947-7-1 |
| Temperatura ambiente (assemblaggio) (dati commerciali chiave) | -5 °C ... 100 °C |
| Temperatura ambiente (attuazione) (dati commerciali chiave) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) (dati commerciali chiave) | -40 °C (Depending on the current carrying capacity/derating curve) |
| Collegamento secondo lo standard (dati commerciali chiave) | IEC 60947-7-1 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Grado di infiammabilità secondo UL 94 (dati commerciali chiave) | V0 |
| 2 conduttori con la stessa sezione trasversale, solidi max. (Dimensioni) | 10 mm² |
| 2 conduttori con la stessa sezione trasversale, min. solido (Dimensioni) | 2.5 mm² |
| Temperatura ambiente (stoccaggio/trasporto) (dati commerciali chiave) | -40 °C ... 70 °C |
| 2 conduttori con la stessa sezione trasversale, multifilari max. (Dimensioni) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. (Dimensioni) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 16 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 6 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Dimensioni) | 16 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Dimensioni) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza manicotto in plastica, max. (Dimensioni) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntali senza manicotto in plastica, min. (Dimensioni) | 4 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, max. (Dimensioni) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, min. (Dimensioni) | 4 mm² |
Descrizione del prodotto
Terminal block, connection type: Push-in spring connection, Screw connection with traction capsule, number of poles: 1, charging current: 76 A, cross-section: 1.5 mm² - 16 mm², conductor connection di
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
