PV-FI-X1F/M-S 4-6 PU1

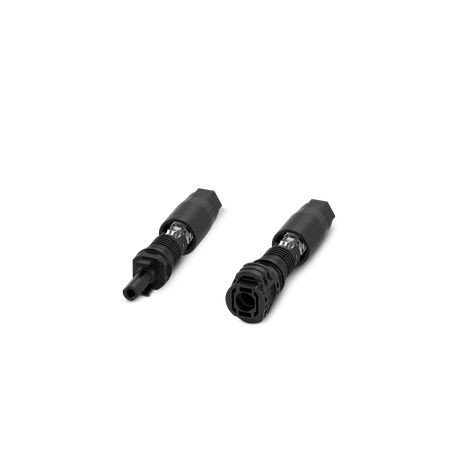

PV-FI-X1F/M-S 4-6 PU1 1533034 PHOENIX CONTACT Connector for printed circuit board for photovoltaic energy ap..
$8.37USD
1235 in magazzino
Specifiche chiave
:• WARNING: only qualified personnel specialized in electrical engineering can install and use the product, always taking into account the following safety indications. Specialized personnel must be familiar with the fundamentals of electrical engineering. You must be able to identify and avoid hazards. The corresponding symbol on the packaging indicates that personnel specialized in electrical engineering are required for installation and operation.
Colore:black
Tipo di cavo:Photovoltaic cables
Cicli di spina:50
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| • WARNING: only qualified personnel specialized in electrical engineering can install and use the product, always taking into account the following safety indications. Specialized personnel must be familiar with the fundamentals of electrical engineering. You must be able to identify and avoid hazards. The corresponding symbol on the packaging indicates that personnel specialized in electrical engineering are required for installation and operation. | |
| Colore | black |
| Tipo di cavo | Photovoltaic cables |
| Cicli di spina | 50 |
| Tipo di prodotto | Photovoltaic plug-in connector |
| Note di sicurezza | • WARNING: Serve only products in perfect condition. Products should be checked regularly for damage. Remove defective products immediately. Replace damaged products. It is not possible to repair them. |
| Corrente nominale | 35 A |
| Resistenza all'olio | No |
| Tipo di connessione | Spring-loaded |
| Numero di poli | 1 |
| Materiale di contatto | Cu |
| Indice di protezione | IP66 / IP68 (2 m / 24 h) (After connection) |
| Contatti superficiali | Ag |
| Resistenza di contatto | ≤ 0.5 mΩ |
| Tipo di protezione | Iii |
| Tensione nominale UN | 1500 V |
| Grado di inquinamento | 2 |
| Materiale isolante | PC/PA |
| Sezione conduttore AWG | (Converted according to IEC) |
| Dimensionamento della tensione (II/2) | 1500 V |
| Singolo conducente, sezione | 4 mm² 6 mm² |
| Diametro esterno del cavo () | 5 mm ... 8 mm |
| Corrente nominale (6,0 mm²) | 40 A |
| Lunghezza da de-isolare | 15 mm |
| Materiale: superficie di contatto | Sn |
| Temperatura ambiente (servizio) | -40 °C ... 85 °C |
| Temperatura ambiente (montaggio) | -25 °C ... 50 °C |
| Dimensionamento della tensione transitoria | 16 kV |
| Forza quando si scollega il cavo | > 80 N |
| Classe di infiammabilità secondo UL 94 | V0 |
| Dimensionamento della tensione transitoria (III/2) | 16 kV |
| Dimensionamento della tensione transitoria (III/3) | 16 kV |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
Descrizione del prodotto
PCB Connector for Photovoltaic Power Applications, Product Family: XLIX, Connector, Housing Material: PC/PA, Color: Black, Number of Poles: 1, Minimum Cable Cross-Section: 4 mm2, Rated Current: 35 A,
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
