PTSA 1,5/ 6-3,5-Z RD

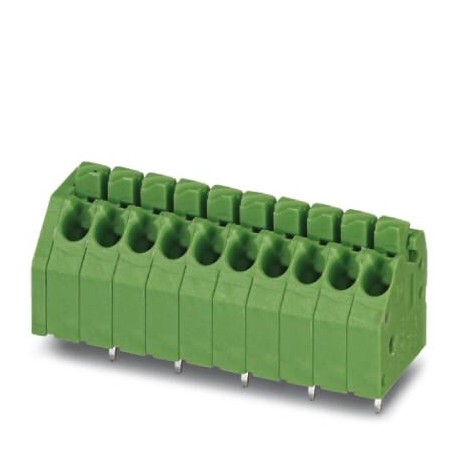

PTSA 1,5/ 6-3,5-Z RD 1711720 PHOENIX CONTACT PCB terminal block, nominal current: 8 A, rated voltage (III/2)..
$0.00USD
3457 in magazzino
Specifiche chiave
Codice GTIN:4055626264240
Chiave d'ordine:1711720
(Disegni):
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626264240 |
| Chiave d'ordine | 1711720 |
| (Disegni) | |
| Unità di imballaggio | 1 pc |
| Pitch (Disegni) | 3.5 mm |
| (Prova di vibrazione) | No hazardous substances above threshold values |
| Paese di origine | CN (China) |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| Numero tariffario doganale | 85369010 |
| (Condizioni ambientali) | Test passed |
| Disposizione dei pin (disegni) | Zigzag pinning M |
| Quantità minima d'ordine | 160 pc |
| Tipo di montaggio (Disegni) | Wave soldering |
| Nota (capacità di connessione) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| RoHS Cina (test di vibrazione) | Environmentally friendly use period: unlimited = EFUP-e |
| Numero di livelli (Disegni) | 1 |
| Metodo di collegamento (Disegni) | Push-in spring connection |
| Gamma di articoli (Disegni) | PTSA 1,5 |
| eCl@ss 5.1 (Classificazioni) | 27261100 |
| eCl@ss 6.0 (Classificazioni) | 27261100 |
| eCl@ss 7.0 (Classificazioni) | 27440401 |
| eCl@ss 8.0 (Classificazioni) | 27440401 |
| eCl@ss 9.0 (Classificazioni) | 27440401 |
| Corrente nominale (prova di estrazione) | 8 A |
| Tensione nominale (Proprietà dell'articolo) | 400 V |
| Numero di posizioni (Disegni) | 6 |
| Numero di potenziali (Disegni) | 6 |
| Passo (Dati sui materiali - alloggiamento) | 3.5 mm |
| Numero di connessioni (Disegni) | 6 |
| Specifiche (prove elettriche) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Didascalia (Dati sui materiali - edilizia abitativa) | The figure shows the dimensional drawing of the 5-position product version |
| collegabile (parametri elettrici) | no |
| (Metodo di terminazione e connessione) | 1.5 mm² / flexible / > 40 N |
| Breve descrizione dell'articolo (Disegni) | PCB terminal block |
| Peso per pezzo (imballaggio escluso) | 3.200 g |
| Dimensione a (Dati sui materiali - alloggiamento) | 17.5 mm |
| Spaziatura dei perni (dati sui materiali - alloggiamento) | 3.5 mm |
| Tensione nominale (III/2) (Prova di estrazione) | 400 V |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 22.5 mm |
| Materiale di contatto (capacità di connessione) | Cu alloy |
| Altezza [ h ] (Dati materiale - alloggiamento) | 16.7 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 12 mm |
| Sezione trasversale del conduttore (prova di estrazione) | 1.5 mm² |
| Dimensioni del perno (dati sul materiale - alloggiamento) | 0.4 x 0.75 mm |
| Spaziatura dei pin (Dimensioni del prodotto) | 3.5 mm |
| Perno di saldatura [P] (Dati materiale - alloggiamento) | 3.6 mm |
| Lunghezza di spelatura (parametri elettrici) | 9 mm |
| Metodo di connessione (parametri elettrici) | Push-in spring connection |
| Diametro del foro (Dimensioni del prodotto) | 1 mm |
| Tensione di sovratensione nominale (III/2) (prova di estrazione) | 4 kV |
| Disegno dimensionale (Dati sui materiali - alloggiamento) | |
| Materiale isolante (Dati sul materiale - contatto) | PA |
| Tensione di sovratensione nominale (II/2) (Prove elettriche) | 4 kV |
| Caratteristiche della superficie (capacità di connessione) | hot-dip tin-plated |
| Tipo di imballaggio (Dimensioni per la progettazione del PCB) | packed in cardboard |
| Pezzi per confezione (Dimensioni per la progettazione PCB) | 160 |
| Tensione di sovratensione nominale (III/2) (Prove elettriche) | 4 kV |
| Tensione di sovratensione nominale (III/3) (Prove elettriche) | 4 kV |
| Risultato (Distanze di aria e distanze superficiali) | Test passed |
| Ampiezza (distanze di isolamento in aria e distanze superficiali) | 0.35 mm (10 - 60.1 Hz) |
| Frequenza (distanze di isolamento in aria e distanze superficiali) | 10 - 150 - 10 Hz |
| Prova di estrazione (metodo di terminazione e connessione) | IEC 60999-1:1999-11 |
| Tensione nominale di isolamento (II/2) (Prove elettriche) | 630 V |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | I |
| Nota sulla sezione trasversale di collegamento (prove elettriche) | With connected conductor 1.5 mm² (solid). |
| Tensione nominale di isolamento (III/2) (Prove elettriche) | 400 V |
| Tensione nominale di isolamento (III/3) (Prove elettriche) | 250 V |
| Velocità di spazzata (distanze di dispersione e distanze di dispersione) | 1 octave/min |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 600 |
| Distanze di isolamento e superficiali (prove elettriche) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Sezione trasversale del conduttore solido (parametri elettrici) | 0.2 mm² ... 1.5 mm² |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 13.1 mm |
| Specifiche (distanze di isolamento in aria e distanze superficiali) | IEC 60068-2-6:2007-12 |
| Temperatura ambiente (assemblaggio) (Informazioni sull'imballaggio) | -5 °C ... 85 °C |
| Unità di imballaggio denominate (Dimensioni per la progettazione PCB) | Pcs. |
| Temperatura ambiente (funzionamento) (Informazioni sull'imballaggio) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Sezione trasversale del conduttore flessibile (parametri elettrici) | 0.2 mm² ... 1.5 mm² |
| Valore minimo della distanza di fuga (II/2) (Prove elettriche) | 3.2 mm |
| Valore minimo della distanza di fuga (III/2) (Prove elettriche) | 3 mm |
| Valore minimo della distanza di fuga (III/3) (Prove elettriche) | 3.2 mm |
| Sezione trasversale del conduttore AWG / kcmil (parametri elettrici) | 24 ... 16 |
| Prova di danneggiamento e allentamento del conduttore (condizioni ambientali) | IEC 60999-1:1999-11 |
| Area di saldatura della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Durata del test per asse (distanze di isolamento in aria e distanze di dispersione) | 2.5 h |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni sull'imballaggio) | -40 °C ... 70 °C |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Distanza minima - campo disomogeneo (II/2) (Prove elettriche) | 3 mm |
| Distanza minima - campo disomogeneo (III/2) (Prove elettriche) | 3 mm |
| Distanza minima - campo disomogeneo (III/3) (Prove elettriche) | 3 mm |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 (Dati sui materiali - contatto) | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 (Dati sul materiale - contatto) | 775 |
| Sezione trasversale del conduttore / tipo di conduttore / forza di trazione (metodo di terminazione e connessione) | 0.5 mm² / solid / > 20 N |
| Sezione trasversale del conduttore, flessibile, con ghiera, con manicotto in plastica (parametri elettrici) | 0.25 mm² ... 0.5 mm² |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 (Dati sul materiale - contatto) | 125 °C |
| Sezione trasversale del conduttore flessibile, con ghiera senza manicotto in plastica (parametri elettrici) | 0.25 mm² ... 1 mm² |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 8 A, nominal voltage (III/2): 400 V, nominal cross-section: 1.5 mm², number of potentials: 6, number of rows: 1, number of poles per row: 6,
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
DiagramType: PTSA 1,5/4-3,5-ZTested in accordance with DIN EN 60512-5-2:2003-01Reduction factor = 1Number of positions: 4
