PTPOWER 50-F BU

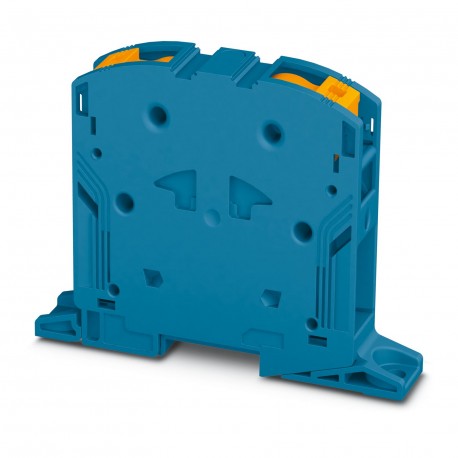

PTPOWER 50-F BU 3260062 PHOENIX CONTACT High-current terminal block
$0.00USD
4986 in magazzino
Specifiche chiave
:1201662 E/AL-NS 35
Colore:blue (RAL 5015)
Profondità:96 mm
Pece:20 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 1201662 E/AL-NS 35 | |
| Colore | blue (RAL 5015) |
| Profondità | 96 mm |
| Pece | 20 mm |
| Larghezza | 20 mm |
| Altezza | 136.1 mm |
| produzione | (Permanent) |
| Potenziali | 1 |
| Dati del ponte | 131 A / 50 mm² |
| Tipo di prodotto | High current terminal block |
| Diametro del foro | 6.5 mm |
| Tipo di montaggio | direct screw connection |
| Corrente nominale | 150 A |
| Tensione nominale | 1000 V |
| Lunghezza della ghiera | 30 mm ... 32 mm |
| Identificazione | II 2 GD Ex eb IIC Gb |
| Numero di righe | 1 |
| Elenco dei ponti | / EB 2-20/PT / 3260067 |
| Pannello laterale aperto | No |
| Revisione dell'articolo | 08 |
| Lunghezza di spogliatura | 30 mm ... 32 mm |
| Sezione trasversale AWG | 6 ... 2/0 (converted acc. to IEC) |
| Resistenza di contatto | 0.16 mΩ |
| Distanza tra i fori di perforazione | 123.4 mm |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Numero di posizioni | 1 |
| Tensione di sovratensione nominale | 8 kV |
| Corrente di carico massima | 150 A (with 50 mm² conductor cross section) |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 50 mm² |
| Numero di connessioni | 2 |
| Capacità di connessione AWG | 8 ... 2/0 |
| Ex aumento della temperatura | 40 K (147 A / 50 mm²) |
| Sezione trasversale nominale AWG | 2/0 |
| Accessori certificati Ex | 1206612 SZF 3-1,0X5,5 |
| Tensione di isolamento nominale | 1000 V |
| Capacità di collegamento rigida | 10 mm² ... 70 mm² |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | A10 |
| Intervallo di temperatura di esercizio | -60 °C ... 110 °C |
| Sezione trasversale del conduttore rigida | 10 mm² ... 70 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Temperatura ambiente (funzionamento) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Numero di connessioni per livello | 2 |
| Sezione trasversale del conduttore flessibile | 10 mm² ... 70 mm² |
| Collegamento secondo lo standard | IEC 60947-7-1 |
| Umidità ammissibile (funzionamento) | 20 % ... 90 % |
| a ponte con ponte di inserimento | 1100 V |
| Sezione trasversale del conduttore, rigido [AWG] | 8 ... 2/0 (converted acc. to IEC) |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sezione trasversale del conduttore, flessibile [AWG] | 6 ... 2/0 (converted acc. to IEC) |
| Umidità ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
| Sezione trasversale con ponte di inserimento, rigido | 10 mm² ... 50 mm² |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) | passed |
| Sezione trasversale con ponte di inserimento, flessibile | 10 mm² ... 50 mm² |
| Applicazione di materiale isolante statico a freddo | -60 °C |
| Dissipazione di potenza massima per condizioni nominali | 4.73 W |
| Rilascio di calore calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) | passed |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 10 mm² ... 50 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 130 °C |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 10 mm² ... 50 mm² |
| Indice di temperatura del materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. | 50 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. | 16 mm² |
| Sezione trasversale con ponte di inserimento, flessibile, con ghiera con manicotto in plastica | 10 mm² ... 50 mm² |
| Sezione trasversale con ponte di inserimento, flessibile, con ghiera senza manicotto in plastica | 10 mm² ... 50 mm² |
Descrizione del prodotto
Current terminal, nominal voltage: 1000 V, nominal current: 150 A, number of connections: 2, number of poles: 1, connection type: PowerTurn connection, 1st floor, cross-section: 10 mm² - 70 mm², mount
