PTMC 1,5/54

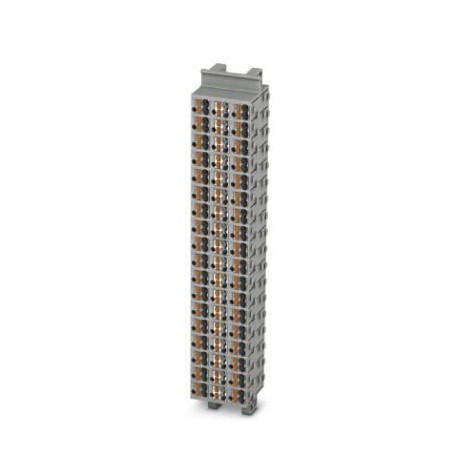

PTMC 1,5/54 3270391 PHOENIX CONTACT Marshalling patchboard
$0.00USD
3217 in magazzino
Specifiche chiave
Codice GTIN:4055626058481
Nota:Made to Order (non-returnable)
Chiave d'ordine:3270391
Pagina del catalogo:Page 65 (C-1-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626058481 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 3270391 |
| Pagina del catalogo | Page 65 (C-1-2017) |
| Unità di imballaggio | 15 pc |
| Larghezza (generale) | 33 mm |
| Altezza (generale) | 30 mm |
| Lunghezza (generale) | 157.4 mm |
| Paese di origine | PL (Poland) |
| Numero tariffario doganale | 85369010 |
| (Dati commerciali chiave) | 12 A (With a conductor cross section of 2.5 mm² and wiring in a confined space) |
| Quantità minima d'ordine | 15 pc |
| Colore (dati commerciali chiave) | gray |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Lunghezza di spogliatura (dimensioni) | 8 mm ... 10 mm |
| Metodo di collegamento (Dimensioni) | Push-in connection |
| Peso per pezzo (imballaggio escluso) | 176.660 g |
| Pannello laterale aperto (dati commerciali chiave) | No |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Calibro cilindrico interno (Dimensioni) | A1 |
| Numero di livelli (dati commerciali chiave) | 1 |
| Corrente nominale IN (dati commerciali chiave) | 17.5 A |
| Tensione nominale UN (dati commerciali chiave) | 500 V |
| Grado di inquinamento (dati commerciali chiave) | 3 |
| Materiale isolante (dati commerciali chiave) | PA |
| Numero di posizioni (dati commerciali chiave) | 54 |
| Tensione di sovratensione nominale (dati commerciali chiave) | 4 kV |
| Corrente di carico massima (dati commerciali chiave) | 24 A (With a conductor cross section of 2.5 mm² and extensive wiring) |
| Categoria di sovratensione (dati commerciali chiave) | III |
| Sezione trasversale nominale (dati commerciali chiave) | 1.5 mm² |
| Numero di connessioni (dati commerciali chiave) | 216 |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 14 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 26 |
| Collegamento secondo lo standard (Dimensioni) | IEC 60947-7-1 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 0.14 mm² |
| Gruppo di materiali isolanti (dati commerciali chiave) | I |
| Colore degli elementi di collegamento (dati commerciali chiave) | gray/white |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 0.14 mm² |
| Collegamento secondo lo standard (dati di collegamento) | IEC 60947-7-1 |
| NF F16-101, NF F10-102 Classe F (dati commerciali chiave) | 2 |
| NF F16-101, NF F10-102 Classe I (dati commerciali chiave) | 2 |
| Indice di ossigeno (DIN EN ISO 4589-2) (dati commerciali chiave) | >32 % |
| Sezione trasversale massima del conduttore AWG, flessibile (Dimensioni) | 14 |
| Sezione trasversale minima del conduttore AWG, flessibile (Dimensioni) | 26 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Metodo di prova della fiamma (DIN EN 60695-11-10) (dati commerciali chiave) | V0 |
| Grado di infiammabilità secondo UL 94 (dati commerciali chiave) | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) (dati commerciali chiave) | passed |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) (dati commerciali chiave) | passed |
| Applicazione di materiale isolante statico a freddo (dati commerciali chiave) | -60 °C |
| Comportamento al fuoco per veicoli ferroviari (DIN 5510-2) (dati commerciali chiave) | Test passed |
| Dissipazione di potenza massima per condizioni nominali (dati commerciali chiave) | 0.56 W (the value is based on one connection block and is multiplied according to the pin assignment) |
| Rilascio di calore calorimetrico NFPA 130 (ASTM E 1354) (dati commerciali chiave) | 27,5 MJ/kg |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 (dati commerciali chiave) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 (dati commerciali chiave) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 (dati commerciali chiave) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 (dati commerciali chiave) | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) (dati commerciali chiave) | passed |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 1.5 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 0.14 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) (dati commerciali chiave) | 130 °C |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Dimensioni) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Dimensioni) | 0.14 mm² |
| Indice di temperatura del materiale isolante (DIN EN 60216-1 (VDE 0304-21)) (dati commerciali chiave) | 125 °C |
Descrizione del prodotto
Marshalling array, nominal voltage: 500 V, nominal current: 17.5 A, connection type: Push-in connection, cross-section: 0.14 mm² - 2.5 mm², mounting: Wall mounting, color: gray, connection element col
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
