PTIO-IN 2,5/3 OG

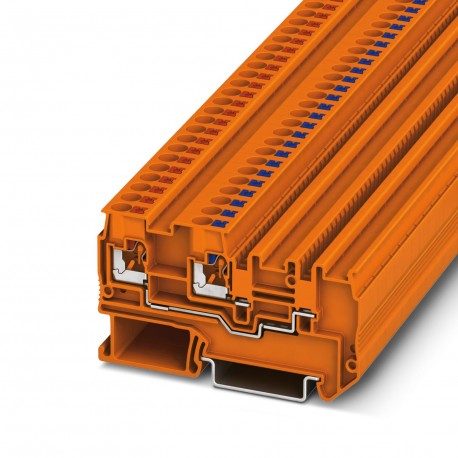

PTIO-IN 2,5/3 OG 3244559 PHOENIX CONTACT Sensor/actuator terminal block
$0.00USD
4733 in magazzino
Specifiche chiave
:2.5 mm² / 0.7 kg
Nota:Please observe the current carrying capacity of the DIN rails.
Colore:orange (RAL 2003)
Larghezza:7 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 2.5 mm² / 0.7 kg | |
| Nota | Please observe the current carrying capacity of the DIN rails. |
| Colore | orange (RAL 2003) |
| Larghezza | 7 mm |
| Altezza | 74.4 mm |
| Risultato | Test passed |
| Spettro | Service life test category 2, bogie-mounted |
| Livello ASD | 6.12 (m/s²)²/Hz |
| Frequenza | f1= 5 Hz to f2= 250 Hz |
| Potenziali | 2 |
| Forma dell'impulso | Half-sine |
| Rivoluzioni | 135 |
| Accelerazione | 3.12g |
| Tipo di prodotto | Sensor/actuator terminal block |
| Tipo di montaggio | NS 35/7,5 |
| Specifica | DIN EN 50155 (VDE 0115-200):2008-03 |
| Numero di righe | 2 |
| Velocità di rotazione | 10 rpm |
| Durata dello shock | 18 ms |
| Larghezza della copertura terminale | 2.2 mm |
| Corrente nominale | 20 A |
| Tensione nominale | 250 V |
| Pannello laterale aperto | Yes |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 05 |
| Ingresso di servizio | yes |
| Lunghezza di spogliatura | 8 mm ... 10 mm |
| Tempo di esposizione | 10 s |
| Sezione trasversale AWG | 24 ... 12 (converted acc. to IEC) |
| Profondità su NS 35/15 | 49 mm |
| Cicli di temperatura | 192 |
| Grado di inquinamento | 3 |
| Profondità su NS 35/7,5 | 41.5 mm |
| Materiale isolante | PA |
| Tensione di sovratensione nominale | 4 kV |
| Punto di riferimento della forza di prova | 1 N |
| Corrente di carico massima | 20 A |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 2.5 mm² |
| Numero di connessioni | 2 |
| Punto di riferimento della tensione di prova | 4.8 kV |
| Durata del test per asse | 5 h |
| Supporto di fissaggio/guida DIN | NS 35 |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | A3 |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 4 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 70 °C |
| Sezione trasversale/peso del conduttore | 0.2 mm² / 0.2 kg |
| Numero di shock per direzione | 3 |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Temperatura ambiente (funzionamento) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Numero di connessioni per livello | 1 |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 2.5 mm² |
| Collegamento secondo lo standard | IEC 60947-7-1 |
| Umidità ammissibile (funzionamento) | 20 % ... 90 % |
| Test di aumento della temperatura richiesto | Increase in temperature ≤ 45 K |
| Corrente di breve durata 4 mm² | 0.36 kA |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sezione trasversale del conduttore, flessibile [AWG] | 24 ... 14 (converted acc. to IEC) |
| Umidità ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) | passed |
| Applicazione di materiale isolante statico a freddo | -60 °C |
| Dissipazione di potenza massima per condizioni nominali | 0.77 W |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) | passed |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 0.2 mm² ... 2.5 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 130 °C |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 0.2 mm² ... 2.5 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 0.5 mm² |
Descrizione del prodotto
Terminal block for detectors/actuators, Power terminal, nominal voltage: 250 V, nominal current: 20 A, number of connections: 2, connection type: Push-in connection, Dimensioning cross-section: 2.5 mm
