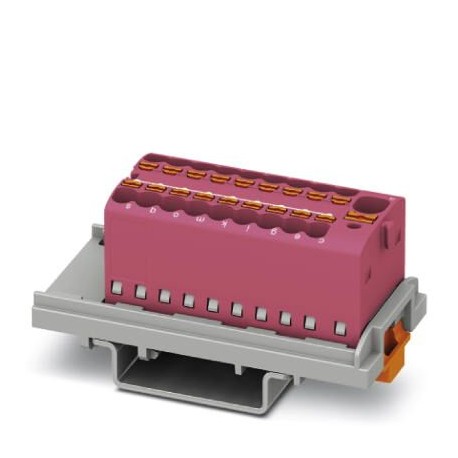

PTFIX 4/18X1,5-NS35 PK
PTFIX 4/18X1,5-NS35 PK 1047464 PHOENIX CONTACT Distribution block, nom. voltage: 500 V, nominal current: 17...
$0.00USD
4472 in magazzino
Specifiche chiave
Codice GTIN:4055626665696
Chiave d'ordine:1047464
(Disegni):
Pagina del catalogo:Page 437 (C-1-2019)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626665696 |
| Chiave d'ordine | 1047464 |
| (Disegni) | |
| Pagina del catalogo | Page 437 (C-1-2019) |
| Unità di imballaggio | 1 pc |
| Larghezza (generale) | 21.6 mm |
| Colore (Disegni) | pink |
| Lunghezza (generale) | 58.1 mm |
| Paese di origine | PL (Poland) |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| (Dati di connessione) | IEC 60998-2-2 |
| Numero tariffario doganale | 85369010 |
| Altezza NS 15 (Generale) | 26.4 mm |
| Quantità minima d'ordine | 20 pc |
| Collegamento (Dimensioni) | Feed-in stage |
| Altezza NS 35/7,5 (Generale) | 28.4 mm |
| Pannello laterale aperto (Disegni) | No |
| Numero di livelli (Disegni) | 1 |
| eCl@ss 6.0 (Classificazioni) | 27141100 |
| eCl@ss 7.0 (Classificazioni) | 27141120 |
| eCl@ss 8.0 (Classificazioni) | 27141120 |
| eCl@ss 9.0 (Classificazioni) | 27141120 |
| Corrente nominale IN (Disegni) | 41 A |
| Tensione nominale UN (Disegni) | 500 V |
| Lunghezza di spogliatura (dimensioni) | 10 mm ... 12 mm |
| Metodo di collegamento (Dimensioni) | Push-in connection |
| Grado di inquinamento (Disegni) | 3 |
| Materiale isolante (Disegni) | PA |
| Tensione di sovratensione nominale (Disegni) | 6 kV |
| Corrente di carico massima (Disegni) | 41 A (with 6 mm² conductor cross section) |
| Categoria di sovratensione (Disegni) | III |
| Corrente totale massima (Disegni) | 41 A |
| Sezione trasversale nominale (Disegni) | 1.5 mm² |
| Numero di connessioni (Disegni) | 19 |
| Gruppo di materiali isolanti (Disegni) | I |
| Peso per pezzo (imballaggio escluso) | 23.000 g |
| Calibro cilindrico interno (Dimensioni) | A3 |
| Sezione nominale di alimentazione (Disegni) | 4 mm² |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 10 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 24 |
| Collegamento secondo lo standard (Dimensioni) | IEC 60998-2-2 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 6 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 0.2 mm² |
| Grado di infiammabilità secondo UL 94 (Disegni) | V0 |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 4 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 0.2 mm² |
| Collegamento secondo lo standard (dati di collegamento) | IEC 60947-7-1 |
| Sezione trasversale massima del conduttore AWG, flessibile (Dimensioni) | 10 |
| Sezione trasversale minima del conduttore AWG, flessibile (Dimensioni) | 24 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 4 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 0.2 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Dimensioni) | 4 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Dimensioni) | 0.2 mm² |
Descrizione del prodotto
Distribution block, nominal voltage: 500 V, nominal current: 17.5 A, number of connections: 19, connection type: Push-in connection, Branch, cross-section: 0.14 mm² - 2.5 mm², Collective connection, D
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Circuit diagram
