Disponibile Prodotto più richiesto
PT-IQ-2X2+F-5DC-PT

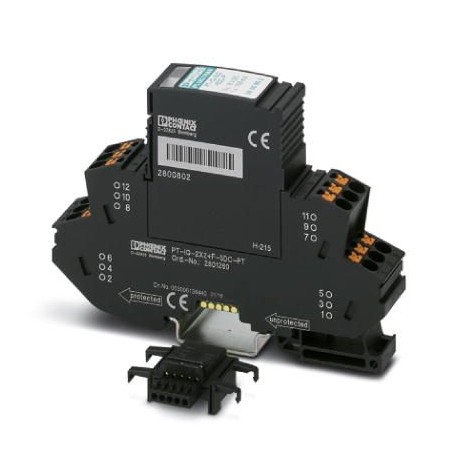

PT-IQ-2X2+F-5DC-PT 2801260 PHOENIX CONTACT Surge protection device
$0.00USD
4818 in magazzino
Specifiche chiave
Codice GTIN:4046356766432
Nota:Made to Order (non-returnable)
Chiave d'ordine:2801260
Pagina del catalogo:Page 97 (C-4-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356766432 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2801260 |
| Pagina del catalogo | Page 97 (C-4-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85363010 |
| Altitudine (Dimensioni) | ≤ 4000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| (Descrizioni aggiuntive) | D1 - 2,5 kA |
| Colore (condizioni ambientali) | jet black RAL 9005 |
| Profondità (dati commerciali chiave) | 77.5 mm (incl. DIN rail 7.5 mm) |
| Larghezza (dati commerciali chiave) | 17.7 mm |
| Altezza (dati commerciali chiave) | 109.3 mm |
| Grado di protezione (Dimensioni) | IP20 |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Metodo di connessione (Dati di connessione) | DIN rail NS35 |
| (Collegamento, collegamento equipotenziale) | EN 61000-6-2 2005 |
| Peso per pezzo (imballaggio escluso) | 126.400 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6 |
| Lunghezza di spelatura (circuito di protezione) | 10 mm |
| Metodo di connessione (circuito di protezione) | Push-in connection |
| Passo orizzontale (dati commerciali chiave) | 1 Div. |
| Corrente nominale (Descrizioni aggiuntive) | 700 mA (50 °C) |
| Direzione dell'azione (condizioni ambientali) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 70 °C |
| Tensione nominale UN (Descrizioni aggiuntive) | 5 V DC |
| Capacità (linea-linea) (Descrizioni aggiuntive) | typ. 7.5 nF |
| Corrente residua IPE (Descrizioni aggiuntive) | ≤ 1 µA |
| Resistenza in serie (Descrizioni aggiuntive) | 1.2 Ω ±5 % |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 24 ... 12 |
| Classificazione dei test IEC (descrizioni aggiuntive) | C1 |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.2 mm² ... 4 mm² |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Attenuazione di ingresso aE, sim. (Descrizioni aggiuntive) | typ. 0.3 dB (≤ 40 kHz/150 Ω) |
| Fusibile di backup massimo richiesto (Descrizioni aggiuntive) | 800 mA (FF) |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.2 mm² ... 2.5 mm² |
| Tempo di risposta tA(linea-linea) (Descrizioni aggiuntive) | ≤ 1 ns |
| Tempo di reset dell'impulso (linea-linea) (Descrizioni aggiuntive) | ≤ 10 ms |
| Tempo di risposta tA(linea-terra) (Descrizioni aggiuntive) | ≤ 100 ns |
| Tensione continua massima UC (Descrizioni aggiuntive) | 6 V DC |
| Tempo di reset dell'impulso (linea-terra) (Descrizioni aggiuntive) | ≤ 10 ms |
| Durata dell'impulso (linea-linea) (Descrizioni aggiuntive) | C1 - 1 kV/500 A |
| Messaggio di errore di protezione da sovratensione (Descrizioni aggiuntive) | Optical, multi-stage |
| Durata dell'impulso (linea-terra) (Descrizioni aggiuntive) | C1 - 1 kV/500 A |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Norme/specifiche (collegamento, collegamento equipotenziale) | IEC 61643-21 2000 + A1:2008 + A2:2012 |
| Corrente effettiva di esercizio ICat UC (Descrizioni aggiuntive) | ≤ 2 mA (in the signal circuit) |
| Tempo di reset dell'impulso (linea-segnale-terra) (Descrizioni aggiuntive) | ≤ 10 ms |
| Tempo di risposta tA (linea-segnale-terra) (Descrizioni aggiuntive) | ≤ 100 ns |
| Durata dell'impulso (linea-segnale-terra) (Descrizioni aggiuntive) | C1 - 1 kV/500 A |
| Livello di protezione della tensione Up(linea-linea) (Descrizioni aggiuntive) | ≤ 85 V (C1 - 1 kV/500 A) |
| Livello di protezione della tensione Up (linea-terra) (Descrizioni aggiuntive) | ≤ 900 V (C1 - 1 kV/500 A) |
| Corrente di scarica totale Itotal(8/20) µs (Descrizioni aggiuntive) | 20 kA |
| Livello di protezione della tensione Upstatic (linea-linea) (Descrizioni aggiuntive) | ≤ 26 V (C1 - 1 kV/500 A) |
| Livello di protezione della tensione Up (linea-segnale di terra) (Descrizioni aggiuntive) | ≤ 600 V (C1 - 1 kV/500 A) |
| Corrente di scarica nominale In(8/20) µs (linea-linea) (Descrizioni aggiuntive) | 10 kA |
| Frequenza di taglio fg (3 dB), sim. nel sistema da 150 Ohm (Descrizioni aggiuntive) | typ. 300 kHz |
| Corrente di scarica nominale In(8/20) µs (linea-terra) (Descrizioni aggiuntive) | 10 kA |
| Corrente di scarica impulsiva Iimp(10/350) µs (linea-terra) (Descrizioni aggiuntive) | 2.5 kA |
| Corrente di scarica nominale In(8/20) µs (massa del segnale centrale) (Descrizioni aggiuntive) | 10 kA |
| Corrente di scarica impulsiva Iimp(10/350) µs (linea-segnale-terra) (Descrizioni aggiuntive) | 2.5 kA |
Descrizione del prodotto
Surge protection, consisting of plug-in protection and base element, with multi-level diagnostic and status indication integrated into a module for two circs. of 2-wire signal free of potential. Indir
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
