PT 6-QUATTRO/2P-PE

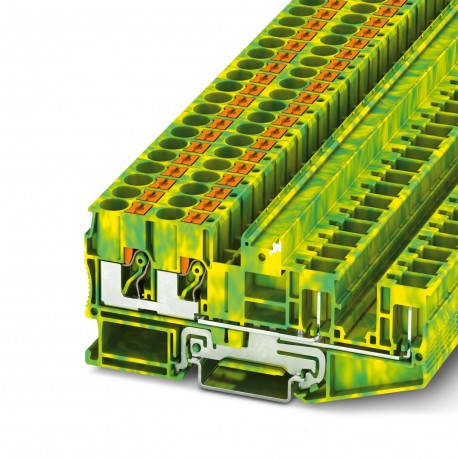

PT 6-QUATTRO/2P-PE 3061842 PHOENIX CONTACT Ground modular terminal block
$7.28USD
1404 in magazzino
Specifiche chiave
:Machine building
Nota:Please observe the current carrying capacity of the DIN rails.
Colore:green-yellow
Larghezza:8.2 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Machine building | |
| Nota | Please observe the current carrying capacity of the DIN rails. |
| Colore | green-yellow |
| Larghezza | 8.2 mm |
| Altezza | 99.8 mm |
| Risultato | Test passed |
| Spettro | Service life test category 1, class B, body mounted |
| Livello ASD | 0.964 (m/s²)²/Hz |
| Frequenza | f1= 5 Hz to f2= 150 Hz |
| Forma dell'impulso | Half-sine |
| Accelerazione | 0.58g |
| Tipo di prodotto | Ground terminal block |
| Tipo di montaggio | NS 35/7,5 |
| Specifica | DIN EN 50155 (VDE 0115-200):2008-03 |
| Piede di messa a terra | Yes |
| Numero di righe | 1 |
| Durata dello shock | 30 ms |
| Larghezza della copertura terminale | 2.2 mm |
| Pannello laterale aperto | Yes |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 05 |
| Lunghezza di spogliatura | 12 mm |
| Sezione trasversale AWG | 20 ... 8 (converted acc. to IEC) |
| Profondità su NS 35/15 | 51 mm |
| Campo di applicazione | Railway industry |
| Grado di inquinamento | 3 |
| Profondità su NS 35/7,5 | 43.5 mm |
| Materiale isolante | PA |
| Tensione di sovratensione nominale | 8 kV |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 6 mm² |
| Numero di connessioni | 4 |
| Durata del test per asse | 5 h |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | A5 |
| Cicli di inserimento/ritiro | 100 |
| Sezione trasversale del conduttore rigida | 0.5 mm² ... 10 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 70 °C |
| Numero di shock per direzione | 3 |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Temperatura ambiente (funzionamento) | -60 °C (max. operating temperature see derating curve) |
| Numero di connessioni per livello | 4 |
| Sezione trasversale del conduttore flessibile | 0.5 mm² ... 10 mm² |
| Collegamento secondo lo standard | IEC 61984 |
| Umidità ammissibile (funzionamento) | 20 % ... 90 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sezione trasversale del conduttore, flessibile [AWG] | 20 ... 8 (converted acc. to IEC) |
| Umidità ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) | passed |
| Applicazione di materiale isolante statico a freddo | -60 °C |
| Dissipazione di potenza massima per condizioni nominali | 1.31 W |
| Rilascio di calore calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) | passed |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 0.5 mm² ... 6 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 130 °C |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 0.5 mm² ... 6 mm² |
| Indice di temperatura del materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 0.5 mm² ... 2.5 mm² When using TWIN ferrules, we recommend a minimum ferrule length of 13 mm. |
Descrizione del prodotto
Ground terminal, number of connections: 4, connection type: Push-in connection / plug-in connection, cross-section: 0.5 mm² - 10 mm², mounting type: NS 35/7.5, NS 35/15, color: yellow-green
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
