Disponibile Prodotto più richiesto

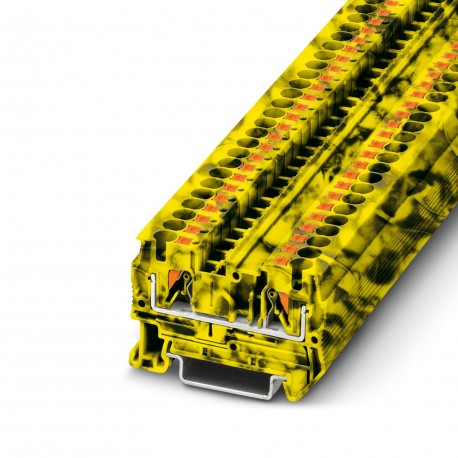

PT 4-FE
PT 4-FE 1077082 PHOENIX CONTACT Terminal step, nominal voltage: 800 V, rated current: 32 A, type of Connecti..
$0.00USD
3978 in magazzino
Specifiche chiave
:Machine building
Profondità:35.3 mm
Larghezza:6.2 mm
Colore:multicolored
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Machine building | |
| Profondità | 35.3 mm |
| Larghezza | 6.2 mm |
| Colore | multicolored |
| Altezza | 56 mm |
| Segnato | II 2 G Ex eb IIC Gb |
| Risultato | Approved Test |
| Spettro | Category 2 durability test, on the bogie |
| Livello ASD | 6.12 (m/s²)²/Hz |
| Larghezza del coperchio | 2.2 mm |
| Potenziale | 1 |
| Rotazioni | 135 |
| frequenza | f1= 5 Hz to f2= 250 Hz |
| Calibro maschio | A4 |
| Tipo di shock | Semi-sinusoid |
| analogico | (permanent) |
| Dati del ponte | 25 A / 4 mm² |
| Lunghezza della buccia | 10 mm ... 12 mm |
| Accelerazione | 3.12g |
| Tipo di prodotto | Pass-through terminal |
| Parete laterale aperta | Yes |
| Corrente nominale | 32 A |
| Recensione dell'articolo | 01 |
| Numero di righe | 1 |
| Velocità di rotazione | 10 r.p.m. |
| Categoria di sovratensione | Iii |
| Elenco dei ponti | Plug-in Bridge / FBS 2-6 / 3030336 |
| Sezione nominale | 4 mm² |
| Tensione nominale | 800 V |
| Istruzioni per il test | X, Y, and Z axes |
| Tempo di esecuzione | 30 sec |
| Tipo di montaggio | NS 35/7.5 |
| Profondità a NS 35/15 | 44 mm |
| Sezione dimensionamento AWG | 12 |
| Resistenza di contatto | 0.59 mΩ |
| Profondità a NS 35/7.5 | 36.5 mm |
| Cicli di temperatura | 192 |
| Specifiche del test | DIN EN 50155 (VDE 0115-200):2008-03 |
| Grado di inquinamento | 3 |
| Campo di impiego | Railway industry |
| Materiale isolante | PA |
| Superficie di fissaggio/rotaia | NS 35 |
| per il ponteggio | 550 V |
| Sezione conduttore AWG | 24 ... 10 (Converted according to IEC) |
| Durata dell'incidente | 18 ms |
| Numero di connessioni | 2 |
| Durata del test per asse | 5 h |
| Sezione del conduttore rigido | 0.2 mm² ... 6 mm² |
| Aumento della temperatura Ex | 40 K (26 A / 4 mm²) |
| Sezione/peso del conduttore | 0.2 mm2/0.2 kg |
| Accessori certificati Ex | 3030420 D-ST 4 |
| Requisito del test di riscaldamento | Temperature rise ≤ 45 K |
| Corrente di carica massima | 36 A (with rigid 6 mm² cable cross-section) |
| Forza di prova del valore nominale | 1 N |
| Capacità di connessione AWG | 24 ... 10 |
| Gruppo di materiali isolanti | I |
| Dimensionamento della tensione di isolamento | 500 V |
| - in ponte non contiguo | 352 V |
| Sezione del conduttore flessibile | 0.2 mm² ... 6 mm² |
| Valore nominale della tensione di prova | 9.8 kV |
| Temperatura ambiente (azionamento) | -5 °C ... 70 °C |
| Connettività, cavo rigido | 0.2 mm² ... 6 mm² |
| Sezione del filo flessibile [AWG] | 24 ... 10 (Converted according to IEC) |
| Intervallo di temperatura di esercizio | -60 °C ... 110 °C |
| Temperatura ambiente (servizio) | -60 °C ... 110 °C (Operating temperature range incl. self-heating, max. short-term operating temperature; see RTI Elec.) |
| Collegamento conforme allo standard | IEC 60947-7-1 |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Connettibilità, cavo flessibile | 0.2 mm² ... 4 mm² |
| Dimensionamento della tensione transitoria | 8 kV |
| Numero di collegamenti per piano | 2 |
| Numero di collisioni per sterzata | 3 |
| Umidità dell'aria consentita (servizio) | 20 % ... 90 % |
| - nel colmare la lunghezza richiesta | 220 V |
| Corrente ammissibile a breve termine: 6 mm² | 0.72 kA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) | approved |
| Corrente di breve durata ammessa 4 mm² | 0.48 kA |
| Utilizzo statico del materiale isolante freddo | -60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25°C ... 60 °C (For a short time, no more than 24 hours, from -60 °C to +70 °C) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| - in collegamento della lunghezza richiesta con il coperchio | 275 V |
| Infiammabilità delle superfici NFPA 130 (ASTM E 162) | approved |
| Potenza massima dissipata con condizione nominale | 1.02 W |
| - Collegamento della lunghezza richiesta con piastra distanziatrice | 550 V |
| - in collegamento non contiguo tramite morsetto PE | 352 V |
| Sezione flessibile del cavo (puntale con manicotto in plastica) | 0.25 mm² ... 4 mm² |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sezione flessibile del cavo (puntale senza guaina in plastica) | 0.25 mm² ... 4 mm² |
| Densità ottica specifica dei gas di combustione NFPA 130 (ASTM E 662) | approved |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 130 °C |
| 2 conduttori della stessa sezione, flessibili con puntale TWIN con guaina in plastica | 0.5 mm² ... 1 mm² |
Descrizione del prodotto
Feed-through terminal, nominal voltage: 800 V, nominal current: 32 A, number of connections: 2, connection type: Push-in connection, Dimensioning cross-section: 4 mm², cross-section: 0.2 mm² - 6 mm²,
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
