PT 2X1-VF-230AC-ST

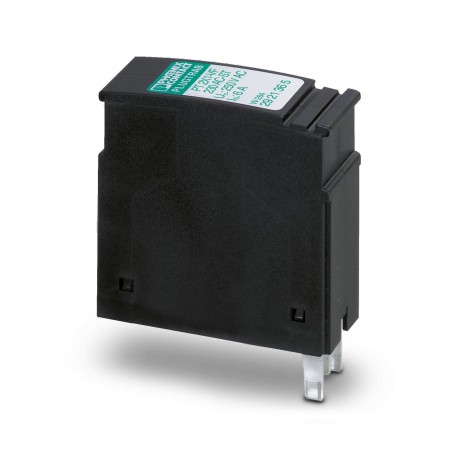

PT 2X1-VF-230AC-ST 2921365 PHOENIX CONTACT Surge protection plug
$0.00USD
4879 in magazzino
Specifiche chiave
:C2
Nota:2002
Tipo:Male
Colore:black (RAL 9005)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| C2 | |
| Nota | 2002 |
| Tipo | Male |
| Colore | black (RAL 9005) |
| Profondità | 51.7 mm |
| Larghezza | 17.5 mm |
| Altezza | 44.8 mm |
| Altitudine | ≤ 2000 m (amsl) |
| Tipo di prodotto | Surge protection for MCR technology |
| filettatura | M3 |
| Tipo di montaggio | on base element |
| Corrente nominale | 6 A |
| Famiglia di prodotti | PLUGTRAB PT |
| Pannello laterale aperto | No |
| Revisione dell'articolo | 08 |
| passo orizzontale | 1 Div. |
| Materiale dell'alloggiamento | PA 6.6 |
| Tempo di risposta tA | ≤ 100 ns |
| Metodo di connessione | Screw connection (in connection with the base element) |
| Coppia di serraggio | 0.8 Nm |
| Tensione nominale UN | 230 V AC |
| Funzione di commutazione | N/C contact |
| Disegno dimensionale | |
| Direzione dell'azione | Line-Line & Line-Earth Ground |
| Numero di posizioni | 2 |
| Resistenza per percorso | 0 Ω |
| Capacità (core-core) | typ. 1.5 pF |
| Grado di protezione | IP20 |
| Corrente residua IPE | ≤ 2 µA (at UN) |
| Capacità (Nucleo-Terra) | typ. 3 pF |
| Profondità completa del modulo | 65.5 mm |
| Larghezza completa del modulo | 17.7 mm |
| Altezza completa del modulo | 90 mm |
| Classificazione dei test IEC | C1 |
| Standard/specifiche | EN 61643-21 |
| Fusibile di backup massimo richiesto | 6 A (gL/gG) |
| Sezione trasversale del conduttore AWG | 24 ... 12 |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 4 mm² |
| Assorbimento massimo di energia (2 ms) | 150 J |
| Tensione massima continua UC | 250 V AC |
| Messaggio di errore di protezione da sovratensione | none |
| Temperatura ambiente (funzionamento) | -40 °C ... 80 °C |
| Durata dell'impulso (linea-terra) | C2 - 4 kV / 2 kA |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 2.5 mm² |
| Corrente effettiva di esercizio ICat UC | ≤ 2 µA |
| Corrente di scarica massima Imax(8/20) µs | 8 kA |
| Grado di infiammabilità secondo UL 94 | V-0 |
| Corrente di scarica nominale In(8/20) µs | 3 kA |
| Livello di protezione della tensione Up(linea-linea) | ≤ 2.5 kV (C2 - 4 kV / 2 kA) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Livello di protezione della tensione Up (linea-terra) | ≤ 1.1 kV (C1 - 500 A) |
| Tensione residua a In(conduttore-terra) | ≤ 1 kV |
| Corrente di scarica impulsiva Iimp(10/350) µs | 500 A |
| Corrente di scarica totale Itotal(8/20) µs | 8 kA |
| Tensione residua a In(conduttore-conduttore) | ≤ 2 kV |
| Corrente di scarica totale Itotal(10/350) µs | 1 kA |
| Tensione residua con Ian (10/1000) µs (linea-linea) | ≤ 1.4 kV |
| Corrente impulsiva nominale Ian (10/1000) µs (linea-terra) | 100 A |
| Tensione residua con Ian (10/1000) µs (linea-terra) | ≤ 700 V |
| Limitazione della tensione di uscita a 1 kV/µs (linea-terra) statica | ≤ 1.4 kV |
Descrizione del prodotto
Plug-in protection with leakage current-proof protection circuit for two signals without earth potential. Series circuit consisting of varistor and a gas-filled surge arrester between the signal and g
