PT 2X1-12DC/FM-ST

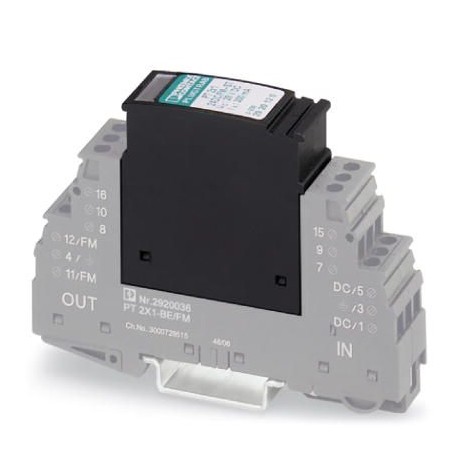

PT 2X1-12DC/FM-ST 2920117 PHOENIX CONTACT Surge protection plug
$0.00USD
3828 in magazzino
Specifiche chiave
Codice GTIN:4046356154055
Nota:Made to Order (non-returnable)
Chiave d'ordine:2920117
(Generale):C3 - 25 A
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356154055 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2920117 |
| (Generale) | C3 - 25 A |
| Pagina del catalogo | Page 91 (TT-2011) |
| Profondità (Nota) | 51.7 mm |
| Unità di imballaggio | 10 pc |
| Larghezza (Nota) | 17.5 mm |
| Altezza (Nota) | 44.8 mm |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | 1 A (60 V DC) |
| Numero tariffario doganale | 85363010 |
| (Condizioni ambientali) | IEC 60664-1 |
| Altezza orizzontale (Nota) | 1 Div. |
| Corrente nominale (generale) | 300 mA (45°C) |
| Tipo (condizioni ambientali) | Male |
| Colore (condizioni ambientali) | black |
| (Contatto di segnalazione a distanza) | DIN EN 61643-21 |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Profondità completa del modulo (Nota) | 65.5 mm |
| Larghezza completa del modulo (Nota) | 17.7 mm |
| Tensione nominale UN (Generale) | 12 V DC |
| Altezza modulo completo (Nota) | 90 mm |
| Corrente residua IPE (Generale) | ≤ 1 µA (with PT 2X1+F-BE) |
| Resistenza in serie (Generale) | 4.7 Ω (7-8/11-12) |
| Classe di requisiti VDE (generale) | C1 |
| Grado di protezione (Dimensioni) | IP20 |
| Classificazione dei test IEC (generale) | C1 |
| Filettatura della vite (circuito di protezione) | M3 |
| Tipo di montaggio (condizioni ambientali) | on base element |
| Fusibile di backup massimo richiesto (generale) | 315 mA (T) |
| Funzione di commutazione (dati di connessione) | N/C contact |
| Peso per pezzo (imballaggio escluso) | 27.150 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6 |
| Attenuazione di ingresso aE, asim. (Generale) | typ. 0.5 dB (≤ 600 kHz / 50 Ω) |
| Lunghezza di spelatura (circuito di protezione) | 8 mm |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Metodo di connessione (circuito di protezione) | Screw connection (in connection with the base element) |
| Tempo di risposta tA(linea-terra) (Generale) | ≤ 1 ns |
| Coppia di serraggio (circuito di protezione) | 0.8 Nm |
| Tensione continua massima UC (Generale) | 13 V DC |
| Direzione dell'azione (condizioni ambientali) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Messaggio di errore di protezione da sovratensioni (generale) | Optical, remote indicator contact |
| Durata dell'impulso (linea-terra) (Generale) | C2 - 10 kV/5 kA |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 85 °C |
| Tensione residua a In(linea-terra) (Generale) | ≤ 18 V |
| Corrente di esercizio massima Imax (dati di collegamento) | 0.2 A (250 V AC) |
| Corrente effettiva di esercizio ICat UC (Generale) | ≤ 5 µA |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 24 ... 12 |
| Norme/regolamenti (Contatto di segnalazione remota) | IEC 61643-21 |
| Livello di protezione della tensione Up (linea-terra) (Generale) | ≤ 19 V (C1 - 500 V / 250 A) |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.2 mm² ... 4 mm² |
| Corrente di scarica impulsiva Iimp(10/350) µs (Generale) | 2.5 kA (per path) |
| Corrente di scarica totale Itotal(8/20) µs (Generale) | 20 kA |
| Tensione massima di esercizio Umax.AC (dati di collegamento) | 250 V AC |
| Norme/specifiche (contatto di indicazione remota) | IEC 61643-21 2002 |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.2 mm² ... 2.5 mm² |
| Livello di protezione della tensione Up (linea-segnale di terra) (Generale) | ≤ 19 V (C1 - 500 V / 250 A) |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Portata di corrente alternata (linea-terra) (Generale) | 5 A - 1 s |
| Corrente di scarica nominale In(8/20) µs (linea-terra) (Generale) | 10 kA |
| Corrente impulsiva nominale Ian (10/1000) µs (linea-terra) (Generale) | 70 A (25 °C / 1x) |
| Tensione residua con Ian (10/1000) µs (linea-terra) (Generale) | ≤ 23 V |
| Limitazione della tensione di uscita a 1 kV/µs (linea-terra) picco (generale) | ≤ 25 V |
| Frequenza di taglio fg (3 dB), asimmetrica (GND) nel sistema a 50 Ohm (Generale) | typ. 3 MHz |
| Limitazione della tensione di uscita a 1 kV/µs (linea-terra) statica (generale) | ≤ 19 V |
| Norme per distanze di dispersione e superficiali (condizioni ambientali) | VDE 0110-1 |
| Frequenza di taglio fg (3 dB), asimmetrica (GND) nel sistema da 150 Ohm (Generale) | typ. 1 MHz |
| Corrente di scarica massima Imax(8/20) µs massimo (linea-terra) (Generale) | 10 kA |
| Limitazione della tensione di uscita a 1 kV/µs (linea-segnale-terra) picco (generale) | ≤ 25 V |
| Limitazione della tensione di uscita a 1 kV/µs (linea-segnale-terra) statica (generale) | ≤ 19 V |
Descrizione del prodotto
Pluggable surge protection with status indication integrated in the module and remote indication contact for two signal conductors with common reference potential. Rated voltage: 12 V DC
