PT 1,5/S-FE

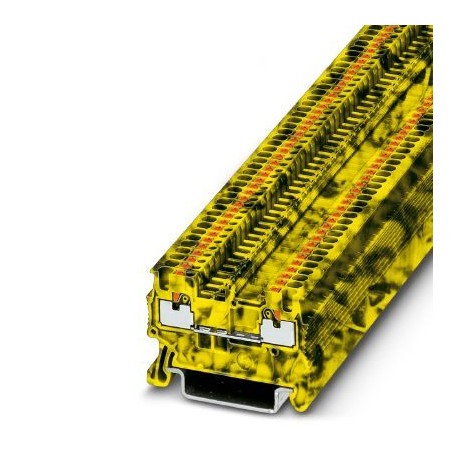

PT 1,5/S-FE 1077075 PHOENIX CONTACT Feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 ..
$0.00USD
3695 in magazzino
Specifiche chiave
Codice GTIN:4055626788906
Chiave d'ordine:1077075
(Disegni):Plant engineering
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626788906 |
| Chiave d'ordine | 1077075 |
| (Disegni) | Plant engineering |
| Unità di imballaggio | 1 |
| Larghezza (generale) | 3.5 mm |
| Colore (Disegni) | black/yellow |
| Altezza (generale) | 30.5 mm |
| Lunghezza (generale) | 45 mm |
| UNSPSC 11 (ETIM) | 39121410 |
| ETIM 2.0 (eCl@ss) | EC000897 |
| ETIM 3.0 (eCl@ss) | EC000897 |
| ETIM 4.0 (eCl@ss) | EC000897 |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 18.0 (ETIM) | 39121410 |
| UNSPSC 19.0 (ETIM) | 39121410 |
| UNSPSC 20.0 (ETIM) | 39121410 |
| UNSPSC 21.0 (ETIM) | 39121410 |
| UNSPSC 6.01 (ETIM) | 30211811 |
| UNSPSC 12.01 (ETIM) | 39121410 |
| Numero tariffario doganale | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| Potenziali (Disegni) | 1 |
| Collegamento (Dimensioni) | 1 level |
| Larghezza della copertura terminale (generale) | 2.2 mm |
| Altezza NS 35/15 (Generale) | 39.5 mm |
| Altezza NS 35/7,5 (Generale) | 32 mm |
| Pannello laterale aperto (Disegni) | Yes |
| Numero di livelli (Disegni) | 1 |
| eCl@ss 4.0 (Classificazioni) | 27141121 |
| eCl@ss 4.1 (Classificazioni) | 27141121 |
| eCl@ss 5.0 (Classificazioni) | 27141120 |
| eCl@ss 5.1 (Classificazioni) | 27141100 |
| eCl@ss 6.0 (Classificazioni) | 27141100 |
| eCl@ss 7.0 (Classificazioni) | 27141120 |
| eCl@ss 8.0 (Classificazioni) | 27141120 |
| eCl@ss 9.0 (Classificazioni) | 27141120 |
| Corrente nominale IN (Disegni) | 17.5 A |
| Tensione nominale UN (Disegni) | 500 V |
| Lunghezza di spogliatura (dimensioni) | 8 mm ... 10 mm |
| Campo di applicazione (Disegni) | Railway industry |
| Metodo di collegamento (Dimensioni) | Push-in connection |
| Grado di inquinamento (Disegni) | 3 |
| Materiale isolante (Disegni) | PA |
| Tensione di sovratensione nominale (Disegni) | 6 kV |
| Corrente di carico massima (Disegni) | 17.5 A |
| Categoria di sovratensione (Disegni) | III |
| Sezione trasversale nominale (Disegni) | 1.5 mm² |
| Numero di connessioni (Disegni) | 2 |
| Gruppo di materiali isolanti (Disegni) | I |
| Calibro cilindrico interno (Dimensioni) | A1 / B1 |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 14 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 26 |
| Collegamento secondo lo standard (Dimensioni) | IEC 60947-7-1 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 1.5 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 0.14 mm² |
| Grado di infiammabilità secondo UL 94 (Disegni) | V0 |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 0.14 mm² |
| Collegamento secondo lo standard (dati di collegamento) | IEC 60947-7-1 |
| Sezione trasversale massima del conduttore AWG, flessibile (Dimensioni) | 14 |
| Sezione trasversale minima del conduttore AWG, flessibile (Dimensioni) | 26 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Dissipazione di potenza massima per condizioni nominali (Disegni) | 0.56 W |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 1 mm² Using the AI-S 1-8 TQ ferrule, Order No. 1200293, is recommended |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 0.14 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Dimensioni) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Dimensioni) | 0.14 mm² |
Descrizione del prodotto
Feed-through terminal, nominal voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection type: Push-in connection, 1st floor, Dimensioning cross-section: 1.5 mm², cross-section: 0.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Circuit diagram
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
