PSR-PC52-1NO-1NC-24DC-SC

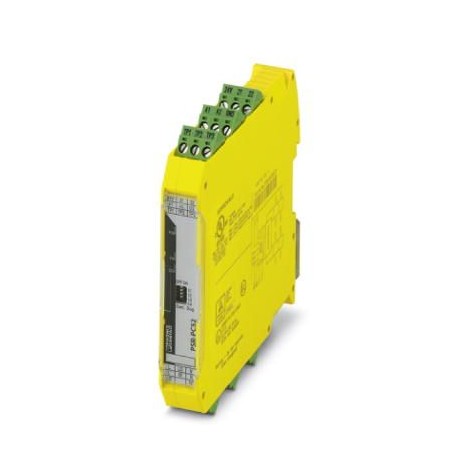

PSR-PC52-1NO-1NC-24DC-SC 1017062 PHOENIX CONTACT Coupling relay
$0.00USD
4196 in magazzino
Specifiche chiave
Codice GTIN:4055626499444
Chiave d'ordine:1017062
Profondità (Nota):114.5 mm
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626499444 |
| Chiave d'ordine | 1017062 |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 17.5 mm |
| Altezza (Nota) | 112.2 mm |
| (Alimentazione elettrica) | typ. 30 mA (Input TP3) |
| (Ingressi digitali) | max. 5 A (Δt 1 s) |
| Paese di origine | DE (Germany) |
| Peso netto (volte) | 221.1 g |
| Tipo di relè (volte) | Electromechanical relay |
| collegabile (Generale) | Yes |
| Numero tariffario doganale | 85364190 |
| (Condizioni ambientali) | Polarity reversal protection for rated control circuit supply voltage and diagnostic supply voltage |
| Colore dell'alloggiamento (Times) | yellow |
| Tipo di montaggio (volte) | DIN rail mounting |
| Filettatura (generale) | M3 |
| Visualizzazione dello stato (orari) | 1 x yellow LED, 1 x green LED, 1 x red LED |
| Materiale dell'alloggiamento (Times) | Frianyl A 63 R V0 |
| Posizione di montaggio (volte) | vertical or horizontal |
| Lunghezza di spogliatura (generale) | 7 mm |
| Metodo di connessione (generale) | Screw connection |
| Grado di protezione (volte) | IP20 |
| Nome dell'output (ingressi digitali) | Enabling current path |
| Istruzioni di montaggio (Times) | See derating curve |
| Tipo di contatto (ingressi digitali) | 1 enabling current path |
| Designazione (Dati di connessione) | EN 50156-2 |
| Corrente di spunto (Alimentazione) | typ. 200 mA |
| Altitudine massima (Dimensioni) | ≤ 2000 m (Above sea level) |
| Modalità operativa nominale (tempi) | 100% operating factor |
| Corrente di spunto (ingressi digitali) | min. 50 mA |
| Numero di ingressi (Alimentazione) | 3 |
| Tempo di filtraggio (condizioni ambientali) | 2 ms (at A1-A2 in the event of voltage dips at Us) |
| Materiale di contatto (ingressi digitali) | AgNi, gold-flashed, Ag alloy |
| Tipo di protezione (Alimentazione) | Surge protection |
| Consumo di corrente (Alimentazione) | typ. 20 mA (Input TP1) |
| Numero di uscite (ingressi digitali) | 1 (undelayed) |
| Corrente totale quadrata (ingressi digitali) | 9 A2(observe derating) |
| Tensione di commutazione (ingressi digitali) | min. 16 V AC/DC |
| Corrente di spunto (condizioni ambientali) | max. 100 mA |
| Descrizione dell'uscita (ingressi digitali) | safety-related N/O contacts |
| Capacità di commutazione (ingressi digitali) | min. 1 W |
| Frequenza di commutazione (ingressi digitali) | max. 0.5 Hz |
| Peso per pezzo (imballaggio escluso) | 221.100 g |
| (Dati caratteristici relativi alla sicurezza) | Safe isolation, 6 kV reinforced insulation from (A1/A2, 24V/0V, 21/22, and TP1/TP2/TP3) to the enabling current path (L, L', LO, LO', NI, NI', N,N') |
| Pressione dell'aria (funzionamento) (Dimensioni) | 79 kPa ... 106 kPa |
| Soglia diagnostica (ingressi digitali) | 7 Ω ... 20 kΩ (configurable) |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Descrizione dell'ingresso (Alimentazione) | Test point for proof test |
| Circuito di protezione (condizioni ambientali) | Surge protection 36 V suppressor diode (A1-A2)33 V suppressor diode (24V-GND) |
| Corrente di ingresso a UD (condizioni ambientali) | 35 mA (at UD= 24 V) |
| Durata meccanica (ingressi digitali) | approx. 5x 107cycles |
| Corrente di spunto a UD (condizioni ambientali) | 1.5 A (Δt |
| Sezione trasversale del conduttore AWG max. (Generale) | 12 |
| Sezione trasversale del conduttore AWG min. (Generale) | 24 |
| Shock (dati caratteristici relativi alla sicurezza) | 15g, 11 ms |
| Circuito/componente di protezione (Alimentazione) | 36 V suppressor diode |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 60 °C (observe derating) |
| Sezione trasversale del conduttore solido max. (Generale) | 2.5 mm² |
| Sezione trasversale del conduttore solido min. (Generale) | 0.2 mm² |
| Limitazione della corrente continua (ingressi digitali) | 3 A (Observe derating, load type, and on-load voltage) |
| Consumo energetico a UD (condizioni ambientali) | typ. 0.9 W (at UD; Off state) |
| Consumo energetico negli Stati Uniti (condizioni ambientali) | typ. 2 W (at US/UD; On state) |
| Pressione dell'aria (stoccaggio/trasporto) (Dimensioni) | 79 kPa ... 106 kPa |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Livello di integrità della sicurezza (SIL) (dati di connessione) | 3 (Reference IEC 61508) |
| Sezione trasversale del conduttore flessibile max. (Generale) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Generale) | 0.2 mm² |
| Conformità (dati caratteristici relativi alla sicurezza) | CE-compliant |
| Designazione (dati caratteristici relativi alla sicurezza) | Air clearances and creepage distances between the power circuits |
| Tensione di alimentazione diagnostica UD (condizioni ambientali) | 24 V DC -20 % / +25 % |
| Nome dell'uscita (Uscite relè: abilitazione del percorso di corrente) | Signaling current path |
| Tipo di contatto (Uscite relè: abilitazione del percorso di corrente) | 1 signaling current path |
| Grado minimo di protezione del luogo di installazione (volte) | IP54 |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 65 °C |
| Corrente di alimentazione di controllo nominale IS (condizioni ambientali) | typ. 75 mA |
| Corrente di spunto (Uscite relè: percorso di corrente di abilitazione) | max. 800 mA (Δt 100 ms) |
| Grado di inquinamento (dati caratteristici relativi alla sicurezza) | 2 |
| Numero di uscite (Uscite relè: abilitazione del percorso di corrente) | 1 (without delay, floating) |
| Descrizione dell'uscita (Uscite relè: abilitazione del percorso di corrente) | non-safety-related N/C contact |
| Categoria di sovratensione (dati caratteristici relativi alla sicurezza) | III |
| Umidità massima consentita (stoccaggio/trasporto) (Dimensioni) | 75 % (on average, 85% infrequently, non-condensing) |
| Norme/regolamenti (dati caratteristici relativi alla sicurezza) | DIN EN 50178 |
| Vibrazioni (funzionamento) (dati caratteristici relativi alla sicurezza) | 10 Hz ...150 Hz, 2g |
| Umidità relativa massima consentita (in esercizio) (Dimensioni) | 75 % (on average, 85% infrequently, non-condensing) |
| Tensione di alimentazione nominale del circuito di controllo US (condizioni ambientali) | 24 V DC -15 % / +10 % |
| Tensione di isolamento nominale (dati caratteristici relativi alla sicurezza) | 250 V AC |
| Protezione da cortocircuito (uscite relè: abilitazione del percorso di corrente) | no |
| Test di simulazione ambientale (dati caratteristici relativi alla sicurezza) | ISA-S71.04 (G3) |
| Tensione di sovratensione nominale/isolamento (dati caratteristici relativi alla sicurezza) | Basic insulation 4 kV between all current paths and housing |
| Tempo di recupero (uscite relè: percorso corrente di ritorno/corrente di segnalazione) | 1 s (when controlled via A1-A2) |
| Tempo di attivazione tipico negli Stati Uniti (uscite relè: percorso corrente di ritorno/corrente di segnalazione) | typ. 100 ms (when controlled via A1-A2) |
| Tempo di rilascio tipico a US (Uscite relè: percorso corrente di ritorno/corrente di segnalazione) | typ. 30 ms (when controlled via A1-A2) |
Descrizione del prodotto
Coupling relay for galvanic separation and power matching for SIL 3 F&G applications, low demand, load diagnostics in the Off and On state on cable break and short circuit, 1 trip circuit, test pulse
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
