PPC 1,5/S-NS/1-L GNYE

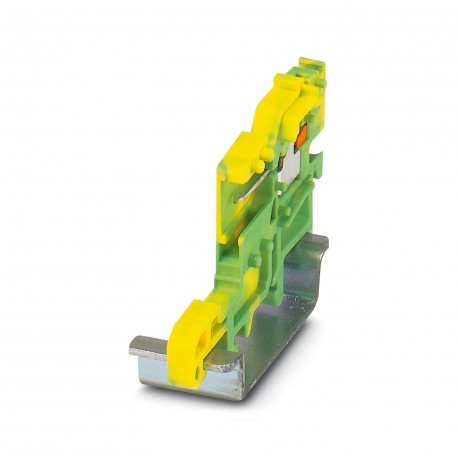

PPC 1,5/S-NS/1-L GNYE 3062139 PHOENIX CONTACT COMBI receptacle
$0.00USD
4755 in magazzino
Specifiche chiave
:Machine building
Tipo:other
Colore:green-yellow
Profondità:27.1 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Machine building | |
| Tipo | other |
| Colore | green-yellow |
| Profondità | 27.1 mm |
| Pece | 3.5 mm |
| Larghezza | 3.5 mm |
| Altezza | 43 mm |
| Potenziali | 3 |
| Tipo di prodotto | Terminal coupling |
| Nota di montaggio | Use of a parallel pressing tool is recommended for easy latching of the COMBI connector and coupling elements for self-assembly |
| Tipo di montaggio | NS 35/15 |
| Numero di righe | 1 |
| Profondità su NS 15 | 28.3 mm |
| Larghezza della copertura terminale | 2.2 mm |
| Corrente nominale | 17.5 A |
| Tensione nominale | 500 V |
| Pannello laterale aperto | Yes |
| Revisione dell'articolo | 03 |
| Lunghezza di spogliatura | 8 mm |
| Sezione trasversale AWG | 26 ... 16 (converted acc. to IEC) |
| Profondità su NS 35/15 | 35.8 mm |
| Campo di applicazione | Railway industry |
| Grado di inquinamento | 3 |
| Profondità su NS 35/7,5 | 28.3 mm |
| Materiale isolante | PA |
| Numero di posizioni | 3 |
| Tensione di sovratensione nominale | 6 kV |
| Corrente di carico massima | 17.5 A (with 1.5 mm² conductor cross section) |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 1.5 mm² |
| Numero di connessioni | 1 |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | A1 / B1 |
| Sezione trasversale del conduttore rigida | 0.14 mm² ... 1.5 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Sezione trasversale del conduttore flessibile | 0.14 mm² ... 1.5 mm² |
| Collegamento secondo lo standard | IEC 61984 |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sezione trasversale del conduttore, flessibile [AWG] | 26 ... 16 (converted acc. to IEC) |
| Umidità ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) | passed |
| Applicazione di materiale isolante statico a freddo | -60 °C |
| Dissipazione di potenza massima per condizioni nominali | 0.56 W |
| Rilascio di calore calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) | passed |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 0.14 mm² ... 1 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) | 130 °C |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 0.14 mm² ... 1.5 mm² |
| Indice di temperatura del materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Descrizione del prodotto
COMBI coupling, nominal voltage: 500 V, nominal current: 17.5 A, number of connections: 1, number of poles: 3, connection type: Push-in connection, 1st floor, Dimensioning cross-section: 1.5 mm², cros
