Disponibile Prodotto più richiesto

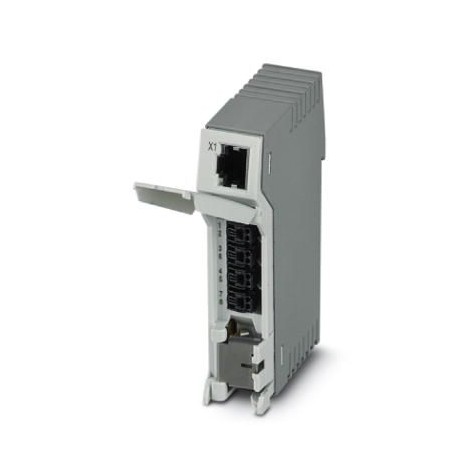

PP-RJ-IDC-F
PP-RJ-IDC-F 2703023 PHOENIX CONTACT Patch panels
$0.00USD
3700 in magazzino
Specifiche chiave
Codice GTIN:4055626463353
Nota:Made to Order (non-returnable)
Chiave d'ordine:2703023
(Generale):42 V DC ... 57 V DC (With UL approval)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626463353 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2703023 |
| (Generale) | 42 V DC ... 57 V DC (With UL approval) |
| (Funzione) | Class I, Div. 2, Groups A, B, C, D |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | 2000 m (ATEX approval) |
| ATEX (Funzione) | II 3 G Ex nA nC IIC T4 Gc X |
| Paese di origine | DE (Germany) |
| Segnale (Funzione) | ± 1 kV (Data line, asymmetrical) |
| UL, USA (Funzione) | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
| Commenti (Funzione) | Criterion B |
| Numero tariffario doganale | 85366990 |
| (Condizioni ambientali) | Class I, Div. 2, Groups A, B, C, D |
| Altitudine (Dimensioni) | 5000 m (For restrictions see manufacturer's declaration) |
| UL, Canada (Funzione) | CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16 |
| Conformità (funzione) | CE-compliant |
| Risultato del test (funzione) | 25g for 11 ms, three shocks in each direction |
| Tipo di test (Funzione) | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 |
| ATEX (Condizioni ambientali) | II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!) |
| MTTF (condizioni ambientali) | 3281 Years (SN 29500 standard, temperature 25 °C, operating cycle 21 % (5 days a week, 8 hours a day)) |
| UL, USA/Canada (Funzione) | Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4 |
| Colore (condizioni ambientali) | gray |
| Gamma di frequenza (funzione) | 0.15 MHz ... 80 MHz |
| Interfaccia 1 (Alimentazione) | Ethernet interface, 10/100/1000Base-T(X) according to IEEE 802.3u |
| Interfaccia 2 (Alimentazione) | Ethernet interface, 10/100/1000Base-T(X) according to IEEE 802.3u |
| Tensione (interfaccia seriale) | ≤ 10 V |
| Profondità (dati commerciali chiave) | 86 mm |
| Test dei gas nocivi (Funzione) | ISA-S71.04-1985 G3 Harsh Group A |
| Larghezza (dati commerciali chiave) | 23.8 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Scarica di contatto (Funzione) | ± 6 kV (Test Level 3) |
| Altezza (dati commerciali chiave) | 101.3 mm |
| Impedenza (interfaccia seriale) | ≤ 1 Ω |
| Precisione (interfaccia seriale) | ± 5 % |
| UL, USA (condizioni ambientali) | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
| Scarica indiretta (Funzione) | ± 6 kV |
| Assegnazione dei pin (alimentazione) | 1:1 |
| Designazione (interfaccia seriale) | Shield current monitoring |
| Intervallo di tensione di alimentazione (generale) | 36 V DC ... 52 V DC 10 % (via PoE) |
| Peso netto (condizioni ambientali) | 124.2 g |
| UL, Canada (condizioni ambientali) | CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16 |
| Conformità (condizioni ambientali) | CE-compliant |
| Metodo di connessione (Alimentazione) | RJ45 CAT5e |
| Tempo di risposta (interfaccia seriale) | 3 s |
| Norme/regolamenti (Funzione) | DIN EN 61643-21 |
| Grado di protezione (Dimensioni) | IP20 (Manufacturer's declaration) |
| Classificazione dei test IEC (funzione) | C2 |
| Lunghezza di trasmissione (Alimentazione) | 100 m (including patch cables) |
| Potenza massima in uscita (Alimentazione) | 60 W |
| Tensione di isolamento nominale (funzione) | 85 V DC |
| UL, USA/Canada (condizioni ambientali) | Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4 |
| Diagnostica locale (interfaccia seriale) | Yellow LED |
| Consumo energetico (interfaccia seriale) | 270 mW (Shield current monitoring) |
| Peso per pezzo (imballaggio escluso) | 124.200 g |
| Materiale dell'alloggiamento (condizioni ambientali) | Plastic |
| Corrente di uscita massima (Alimentazione) | 725 mA (PoE) |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Soglia di accensione (interfaccia seriale) | ≥ 30 mA |
| Capacità di trasporto di corrente (alimentazione) | ≤ 1.5 A (≤ 60 W (PoE+)) |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Compatibilità elettromagnetica (Funzione) | Conformance with EMC Directive 2014/30/EU |
| Velocità di trasmissione seriale (Alimentazione) | 10/100/1000 Mbps |
| Disegno dimensionale (dati commerciali chiave) | |
| Isolamento elettrico (condizioni ambientali) | FE // Ethernet |
| Categoria di sovratensione (condizioni ambientali) | II |
| Norme/regolamenti (condizioni ambientali) | DIN EN 61643-21 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 75 °C |
| Corrente di schermatura continua (interfaccia seriale) | ≤ 1.5 A |
| Umidità ammissibile (funzionamento) (Dimensioni) | 10 % ... 95 % (non-condensing) |
| Diametro del filo incluso isolamento (alimentazione) | 1.6 mm (Terminal block is tested with PVC insulation - other insulation materials available on request) |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 22 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 26 |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 0.34 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.14 mm² |
| Compatibilità elettromagnetica (condizioni ambientali) | Conformance with EMC Directive 2014/30/EU |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 0.34 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.14 mm² |
Descrizione del prodotto
Patch panel, RJ45 female connector on IDC terminals, 10/100/1000 MBit/s, DIN rail adapter, IP20, protective contact with strain relief, shielding current control, surge protection
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
