PLT-T3-230-FM

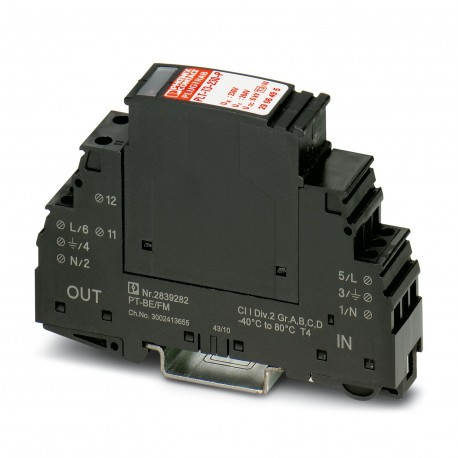

PLT-T3-230-FM 2906491 PHOENIX CONTACT Type 3 surge protection device
$0.00USD
4404 in magazzino
Specifiche chiave
Codice GTIN:4055626082066
Nota:Made to Order (non-returnable)
Chiave d'ordine:2906491
(Generale):1455 V AC (200 ms / safe failure mode)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626082066 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2906491 |
| (Generale) | 1455 V AC (200 ms / safe failure mode) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | N-G |
| Numero tariffario doganale | 85363090 |
| (Condizioni ambientali) | N-PE |
| (Circuito di protezione) | 1 A DC (30 V DC) |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| Colore (condizioni ambientali) | jet black RAL 9005 |
| Tipo SPD (dati di connessione) | 4CA |
| Profondità (dati commerciali chiave) | 65.5 mm |
| Larghezza (dati commerciali chiave) | 17.7 mm |
| Tipo EN (Condizioni ambientali) | T3 |
| Altezza (dati commerciali chiave) | 90 mm |
| Tensione nominale UN (Generale) | 230 V AC (TN-S) |
| Combinazione di onde UOC (Generale) | 6 kV |
| Frequenza nominale fN (Generale) | 50 Hz (60 Hz) |
| Corrente residua IPE (Generale) | ≤ 5 µA |
| Corrente di carico nominale IL (generale) | 16 A AC (at 63 °C) |
| Tempo di risposta tA(LN) (Generale) | ≤ 25 ns |
| Tempo di risposta tA(L-PE) (Generale) | ≤ 100 ns |
| Tempo di risposta tA(N-PE) (Generale) | ≤ 100 ns |
| Grado di protezione (Dimensioni) | IP20 |
| Filettatura della vite (circuito di protezione) | M3 |
| Comportamento TOV a UT(LN) (Generale) | 440 V AC (5 s / withstand mode) |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Comportamento TOV a UT(L-PE) (Generale) | 440 V AC (5 s / withstand mode) |
| Comportamento TOV a UT(N-PE) (Generale) | 1200 V AC (200 ms / safe failure mode) |
| Frequenza nominale (dati di connessione) | 50/60 Hz |
| Modalità di protezione (Dati di connessione) | L-N |
| Numero di porte (condizioni ambientali) | One |
| Peso per pezzo (imballaggio escluso) | 78.000 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6 |
| Tensione di prova di riferimento UREF (generale) | 255 V AC |
| Lunghezza di spelatura (circuito di protezione) | 8 mm |
| Coppia di serraggio (specifiche UL) | 5 lbf-in. ... 7 lbf-in. |
| Metodo di connessione (circuito di protezione) | Screw connection |
| Passo orizzontale (dati commerciali chiave) | 1 Div. |
| Corrente di esercizio (circuito di protezione) | 3 A AC |
| Tensione di esercizio (circuito di protezione) | 250 V AC |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Consumo energetico in standby PC (generale) | ≤ 350 mVA |
| Coppia di serraggio (circuito di protezione) | 0.8 Nm |
| Tensione continua massima UC (Generale) | 255 V AC |
| Modalità di protezione (condizioni ambientali) | L-N |
| Funzione di commutazione (circuito di protezione) | N/C contact |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 2 |
| Filettatura della vite (indicatore/segnalazione a distanza) | M3 |
| Livello di protezione della tensione Up(LN) (Generale) | ≤ 1.25 kV |
| Sistema di distribuzione dell'energia (dati di connessione) | Single phase |
| Livello di protezione della tensione Up (L-PE) (Generale) | ≤ 1.4 kV |
| Livello di protezione della tensione Up (N-PE) (Generale) | ≤ 1.4 kV |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | TT |
| Corrente di cortocircuito nominale ISCCR (generale) | 1.5 kA AC |
| Fusibile di backup massimo con cablaggio derivato (generale) | 16 A (B) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Norme/specifiche (dati di collegamento UL) | EN 61643-11 2012 |
| Lunghezza di spelatura (indicatore/segnalazione remota) | 8 mm |
| Metodo di connessione (indicatore/segnalazione remota) | Screw connection |
| Corrente di scarica nominale In (dati di collegamento) | 3 kA |
| Coppia di serraggio (indicatore/segnalazione a distanza) | 0.8 Nm |
| Sezione trasversale del conduttore AWG (specifiche UL) | 14 ... 12 |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 24 ... 12 |
| Fusibile di backup massimo per cablaggio passante (generale) | 16 A (B) |
| Corrente di scarica nominale In(8/20) µs (Generale) | 3 kA |
| Coppia di serraggio (indicatore UL/segnalazione remota) | 5 lbf-in. ... 7 lbf-in. |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.2 mm² ... 4 mm² |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | Optical, remote indicator contact |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.2 mm² ... 2.5 mm² |
| Tensione limite misurata MLV (LG) (Dati di collegamento) | 1200 V |
| Tensione limite misurata MLV (LN) (Dati di collegamento) | 1500 V |
| Tensione limite misurata MLV (NG) (Dati di collegamento) | 1200 V |
| Sezione trasversale del conduttore AWG (indicatore/segnalazione remota) | 24 ... 12 |
| Sezione trasversale del conduttore solida (indicatore/segnalazione remota) | 0.2 mm² ... 4 mm² |
| Sezione trasversale del conduttore AWG (indicatore UL/segnalazione remota) | 14 ... 12 |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Tensione massima di esercizio continuativo MCOV (dati di collegamento) | 255 V AC |
| Sezione trasversale del conduttore flessibile (Indicatore/segnalazione a distanza) | 0.2 mm² ... 2.5 mm² |
Descrizione del prodotto
Plug-in device protection, according to type 3/class III, for single-phase power supply networks with separate N and PE (3-conductor system: L1, N, PE), with remote indication contact.
