PLT-SEC-T3-230-FM-PT

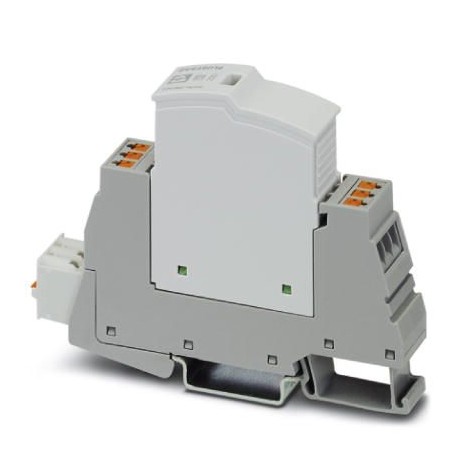

PLT-SEC-T3-230-FM-PT 2907928 PHOENIX CONTACT Type 3 surge protection device
$0.00USD
4550 in magazzino
Specifiche chiave
Codice GTIN:4055626257655
Chiave d'ordine:2907928
(Generale):1464 V AC (200 ms / safe failure mode)
Unità di imballaggio:5 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626257655 |
| Chiave d'ordine | 2907928 |
| (Generale) | 1464 V AC (200 ms / safe failure mode) |
| Unità di imballaggio | 5 pc |
| (Dimensioni) | ≤ 6000 m (operating voltage remote contact ≤ 150 V) |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | EN 61643-11 2012 |
| Numero tariffario doganale | 85363030 |
| (Condizioni ambientali) | PA 6.6-FR |
| (Circuito di protezione) | (DC+/DC-) - PE |
| Altitudine (Dimensioni) | ≤ 2000 m (operating voltage remote contact ≤ 250 V) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| Colore (condizioni ambientali) | light gray RAL 7035 |
| Profondità (dati commerciali chiave) | 74.5 mm (incl. DIN rail 7.5 mm) |
| Larghezza (dati commerciali chiave) | 17.7 mm |
| (Dati tecnici aggiuntivi) | 0.5 A DC (75 V DC) |
| Tipo EN (Condizioni ambientali) | T2 / T3 |
| Altezza (dati commerciali chiave) | 101 mm |
| Tensione nominale UN (Generale) | 240 V AC (TN-S) |
| Combinazione di onde UOC (Generale) | 6 kV |
| Frequenza nominale fN (Generale) | 50 Hz (60 Hz) |
| Corrente residua IPE (Generale) | ≤ 5 µA |
| Shock (funzionamento) (Dimensioni) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Corrente di carico nominale IL (generale) | 26 A (at 30 °C) |
| Tempo di risposta tA(LN) (Generale) | ≤ 25 ns |
| Tempo di risposta tA(L-PE) (Generale) | ≤ 100 ns |
| Tempo di risposta tA(N-PE) (Generale) | ≤ 100 ns |
| Grado di protezione (Dimensioni) | IP20 |
| Comportamento TOV a UT(LN) (Generale) | 400 V AC (5 s / withstand mode) |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Comportamento TOV a UT(L-PE) (Generale) | 457 V AC (5 s / withstand mode) |
| Comportamento TOV a UT(N-PE) (Generale) | 1200 V AC (200 ms / safe failure mode) |
| Vibrazione (funzionamento) (Dimensioni) | 5g (5 ... 500 Hz / 2.5 h / X, Y, Z) |
| Numero di porte (condizioni ambientali) | One |
| Peso per pezzo (imballaggio escluso) | 77.160 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6-FR 20% GF |
| Tensione di prova di riferimento UREF (generale) | 264 V AC |
| Passo orizzontale (dati commerciali chiave) | 1 Div. |
| Consumo energetico in standby PC (generale) | ≤ 26.4 mVA (at UREF) |
| Tensione continua massima UC (Generale) | 264 V AC |
| Modalità di protezione (condizioni ambientali) | L-N |
| Modalità di protezione (circuito di protezione) | (DC+) - (DC-) |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 2 |
| Standard/specifiche (dati di connessione) | IEC 61643-11 2011 |
| Livello di protezione della tensione Up(LN) (Generale) | ≤ 1.25 kV (at UOC) |
| Livello di protezione della tensione Up (L-PE) (Generale) | ≤ 1.4 kV |
| Livello di protezione della tensione Up (N-PE) (Generale) | ≤ 1.4 kV |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | TN-S |
| Corrente di cortocircuito nominale ISCCR (generale) | 10 kA AC |
| Lunghezza di spelatura (ulteriori dati tecnici) | 10 mm |
| Metodo di collegamento (Dati tecnici aggiuntivi) | Push-in connection |
| Fusibile di backup massimo con cablaggio derivato (generale) | 32 A (gG / B / C) |
| Corrente di esercizio (Dati tecnici aggiuntivi) | 0.5 A AC |
| Tensione di esercizio (ulteriori dati tecnici) | 250 V AC |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Lunghezza di spelatura (indicatore/segnalazione remota) | 10 mm |
| Metodo di connessione (indicatore/segnalazione remota) | Push-in connection |
| Funzione di commutazione (Ulteriori dati tecnici) | PDT contact |
| Corrente di scarica massima Imax(8/20) µs (Generale) | 10 kA |
| Fusibile di backup massimo per cablaggio passante (generale) | 25 A (gG / B / C) |
| Corrente di scarica nominale In(8/20) µs (Generale) | 5 kA |
| Tensione massima continua UC (Circuito di protezione) | 240 V DC |
| Durata dell'impulso (linea-linea) (Circuito di protezione) | D1 - 500 A |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | Optical, remote indicator contact |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Durata dell'impulso (linea-terra) (Circuito di protezione) | D1 - 500 A |
| Sezione trasversale del conduttore AWG (Dati tecnici aggiuntivi) | 30 ... 12 |
| Corrente di cortocircuito nominale ISCCR (circuito di protezione) | 0.25 kA DC (without additional backup fuse) |
| Sezione trasversale del conduttore AWG (indicatore/segnalazione remota) | 24 ... 12 |
| Sezione trasversale del conduttore solida (Dati tecnici aggiuntivi) | 0.2 mm² ... 2.5 mm² |
| Sezione trasversale del conduttore solida (indicatore/segnalazione remota) | 0.2 mm² ... 4 mm² |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Sezione trasversale del conduttore flessibile (Ulteriori dati tecnici) | 0.2 mm² ... 2.5 mm² |
| Sezione trasversale del conduttore flessibile (Indicatore/segnalazione a distanza) | 0.2 mm² ... 2.5 mm² |
| Corrente di scarica impulsiva Iimp(10/350) µs (linea-linea) (Circuito di protezione) | 0.5 kA |
| Corrente di scarica impulsiva Iimp(10/350) µs (linea-terra) (Circuito di protezione) | 0.5 kA |
| Classificazione del test IEC (secondo IEC 61643-21) (Circuito di protezione) | D1 |
Descrizione del prodotto
Type 2/3 surge protection, consisting of a plug-in protection and a base element with push-in connection. For single-phase power supply networks with integrated status indication and remote signal. Ra
