PLC-RSP- 24DC/21-21

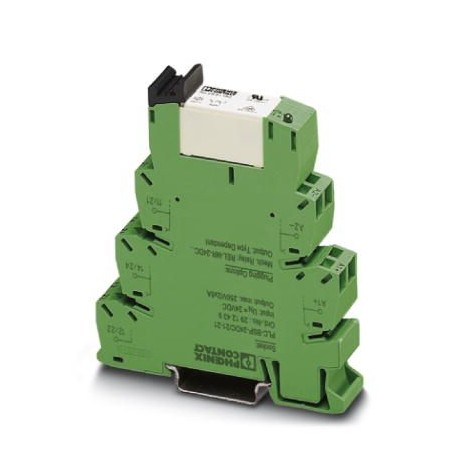

PLC-RSP- 24DC/21-21 2912507 PHOENIX CONTACT Relay Module
$0.00USD
4697 in magazzino
Specifiche chiave
Codice GTIN:4046356050913
Nota:Made to Order (non-returnable)
Chiave d'ordine:2912507
(Generale):EN 50178
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356050913 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2912507 |
| (Generale) | EN 50178 |
| (Lato bobina) | 3 A (at 250 V, AC15) |
| Pagina del catalogo | Page 323 (C-7-2013) |
| Profondità (Nota) | 94 mm |
| Unità di imballaggio | 10 pc |
| Larghezza (Nota) | 14 mm |
| Altezza (Nota) | 80 mm |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85364190 |
| Isolamento (generale) | Safe isolation: Control side / contact side |
| (Condizioni ambientali) | Free-wheeling diode Damping diode |
| Designazione (generale) | Standards/regulations |
| Tipo di contatto (lato bobina) | 2 PDT |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (lato bobina) | AgNi |
| Grado di inquinamento (generale) | 2 |
| Tensione di sovratensione nominale (generale) | 6 kV |
| (Lato di uscita dei dati di connessione) | IP20 (Relay base) |
| Nome della connessione (lato contatto) | Coil side |
| Categoria di sovratensione (generale) | III |
| Capacità di commutazione (lato bobina) | 2 A (at 24 V, DC13) |
| Norme/regolamenti (generali) | IEC 60664 |
| Lunghezza di spelatura (lato di contatto) | 8 mm |
| Metodo di connessione (lato contatto) | Spring-cage connection |
| Corrente di spunto massima (lato bobina) | 15 A (300 ms) |
| Corrente di commutazione minima (lato bobina) | 10 mA (At 5 V) |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Peso per pezzo (imballaggio escluso) | 63.060 g |
| Tensione di commutazione massima (lato bobina) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Tensione minima di commutazione (lato bobina) | 5 V AC/DC (at 10 mA) |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Limitazione della corrente continua (lato bobina) | 6 A |
| Circuito di protezione (condizioni ambientali) | Reverse polarity protection Polarity protection diode |
| Tempo di rilascio tipico (condizioni ambientali) | 10 ms |
| Sezione trasversale del conduttore AWG (lato contatto) | 26 ... 14 |
| Collegamento secondo lo standard (generale) | CUL |
| Tempo di risposta tipico (condizioni ambientali) | 8 ms |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 60 °C |
| Sezione trasversale del conduttore solido (lato contatto) | 0.14 mm² ... 2.5 mm² |
| Nome della connessione (lato di input dei dati di connessione) | Contact side |
| Modalità operativa (lato uscita dati di connessione) | 100% operating factor |
| Tensione nominale di ingresso UN (condizioni ambientali) | 24 V DC |
| Lunghezza di spelatura (lato di ingresso dei dati di connessione) | 8 mm |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Metodo di connessione (lato input dati di connessione) | Spring-cage connection |
| Peso netto (SAP) (lato uscita dati di connessione) | 63.06 g |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | Yellow LED |
| Sezione trasversale del conduttore flessibile (lato contatto) | 0.14 mm² ... 2.5 mm² |
| Posizione di montaggio (lato uscita dati di collegamento) | any |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 18 mA |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 140 W (at 24 V DC) |
| Grado di protezione (lato uscita dati di collegamento) | RT III (Relay) |
| Istruzioni di montaggio (lato uscita dati di collegamento) | In rows with zero spacing |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Durata meccanica (lato uscita dati di collegamento) | 3x 107cycles |
| Sezione trasversale del conduttore AWG (lato ingresso dati di connessione) | 26 ... 14 |
| Sezione trasversale del conduttore solida (lato di ingresso dei dati di connessione) | 0.14 mm² ... 2.5 mm² |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 0.43 W |
| Sezione trasversale del conduttore flessibile (lato ingresso dati di collegamento) | 0.14 mm² ... 2.5 mm² |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
14 mm PLC basic terminal block with spring-cage connection, without relay or solid-state relay, for mounting on DIN rail NS 35/7,5, 2 PDTs, input voltage 24 V DC
