PLC-RSC-230UC/ 2AU/SEN

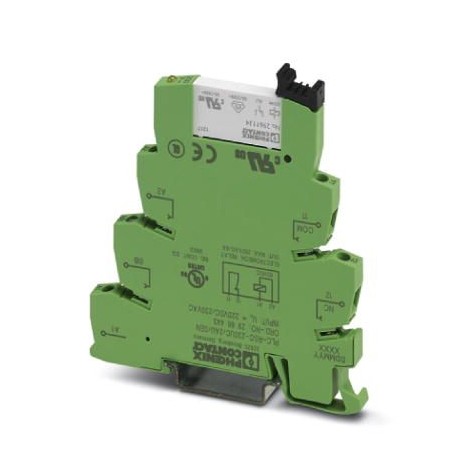

PLC-RSC-230UC/ 2AU/SEN 2966443 PHOENIX CONTACT Relay Module
$0.00USD
4480 in magazzino
Specifiche chiave
Codice GTIN:4017918160128
Chiave d'ordine:2966443
(Lato bobina):36 V DC
Profondità (Nota):94 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918160128 |
| Chiave d'ordine | 2966443 |
| (Lato bobina) | 36 V DC |
| Profondità (Nota) | 94 mm |
| Unità di imballaggio | 10 pc |
| Larghezza (Nota) | 6.2 mm |
| Altezza (Nota) | 80 mm |
| (Lato contatto) | 3 A (at 230 V, AC15) |
| Paese di origine | DE (Germany) |
| Nota (lato contatto) | the following values are applicable if a gold layer is destroyed |
| Numero tariffario doganale | 85364900 |
| (Condizioni ambientali) | 220 V DC |
| Tipo di contatto (lato bobina) | 1 N/C contact |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (lato bobina) | Ag alloy, hard gold-plated |
| (Lato di inserimento dati di connessione) | 2x 0.5 mm² ... 1.5 mm² () |
| Capacità di commutazione (lato contatto) | 2 A (at 24 V, DC13) |
| Corrente di spunto massima (lato bobina) | 50 mA |
| Corrente di commutazione minima (lato bobina) | 1 mA |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Peso per pezzo (imballaggio escluso) | 34.600 g |
| Tensione di commutazione massima (lato bobina) | 30 V AC |
| Tensione minima di commutazione (lato bobina) | 100 mV |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Limitazione della corrente continua (lato bobina) | 50 mA |
| Circuito di protezione (condizioni ambientali) | Bridge rectifier |
| Tensione massima di commutazione (lato contatto) | 250 V AC/DC |
| Tensione minima di commutazione (lato contatto) | 12 V AC/DC |
| Filettatura della vite (lato di ingresso dei dati di collegamento) | M3 |
| Collegamento secondo lo standard (generale) | CUL |
| Limitazione della corrente continua (lato contatto) | 6 A |
| (Lato di contatto (con strato d'oro distrutto)) | 2x 0.5 mm² ... 1.5 mm² () |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 55 °C |
| Nome della connessione (lato di input dei dati di connessione) | Contact side |
| Tensione nominale di ingresso UN (condizioni ambientali) | 230 V AC |
| Lunghezza di spelatura (lato di ingresso dei dati di connessione) | 8 mm |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Metodo di connessione (lato input dati di connessione) | Screw connection |
| Peso netto (SAP) (lato uscita dati di connessione) | 34.6 g |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | yes |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 3.2 mA |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 1 W (at 24 V DC) |
| Grado di protezione (lato uscita dati di collegamento) | IP20 (Relay base) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Potenza di interruzione (carico ohmico) max. (lato contatto) | 140 W (at 24 V DC) |
| Filettatura della vite (lato di contatto (con strato d'oro distrutto)) | M3 |
| Sezione trasversale del conduttore AWG (lato ingresso dati di connessione) | 26 ... 14 |
| Sezione trasversale del conduttore solida (lato di ingresso dei dati di connessione) | 0.14 mm² ... 2.5 mm² |
| Nome della connessione (lato contatto (con strato d'oro distrutto)) | Coil side |
| Lunghezza di spelatura (lato di contatto (con strato d'oro distrutto)) | 8 mm |
| Metodo di collegamento (lato contatto (con strato d'oro distrutto)) | Screw connection |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 0.74 W |
| Sezione trasversale del conduttore flessibile (lato ingresso dati di collegamento) | 0.14 mm² ... 2.5 mm² |
| Sezione trasversale del conduttore AWG (lato contatto (con strato d'oro distrutto)) | 26 ... 14 |
| Sezione trasversale del conduttore solida (lato di contatto (con strato d'oro distrutto)) | 0.14 mm² ... 2.5 mm² |
| Sezione trasversale del conduttore flessibile (lato di contatto (con strato d'oro distrutto)) | 0.14 mm² ... 2.5 mm² |
Descrizione del prodotto
PLC-INTERFACE for input functions, consisting of PLC-BSC.../SEN base terminal block with screw connection and plug-in miniature relay with multilayer gold contact, for mounting on NS 35/7.5 rail, 1 no
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
