PLC-RPT-120UC/21

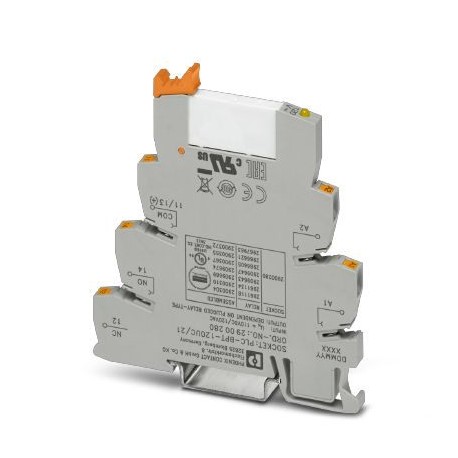

PLC-RPT-120UC/21 2900304 PHOENIX CONTACT Relay Module
$0.00USD
4200 in magazzino
Specifiche chiave
Codice GTIN:4046356507165
Chiave d'ordine:2900304
(Generale):IEC 60255/DIN VDE 0435 (in relevant parts)
(Lato bobina):3 A (at 230 V, AC15)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356507165 |
| Chiave d'ordine | 2900304 |
| (Generale) | IEC 60255/DIN VDE 0435 (in relevant parts) |
| (Lato bobina) | 3 A (at 230 V, AC15) |
| Pagina del catalogo | Page 372 (C-5-2017) |
| Profondità (Nota) | 94 mm |
| Unità di imballaggio | 10 pc |
| Larghezza (Nota) | 6.2 mm |
| Altezza (Nota) | 80 mm |
| (Lato contatto) | 2x 0.5 mm² ... 1 mm² () |
| Paese di origine | DE (Germany) |
| (Dati di connessione 1) | 2x 0.5 mm² ... 1 mm² () |
| (Dati di connessione 2) | IP20 (Relay base) |
| Numero tariffario doganale | 85364900 |
| (Condizioni ambientali) | 3 mA (at UN= 110 V DC) |
| Designazione (generale) | Standards/regulations |
| Tipo di contatto (lato bobina) | 1 PDT |
| Nota (Dati di connessione 2) | Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or FBST 500.... |
| Nota (dati commerciali chiave) | Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or FBST 500.... |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (lato bobina) | AgSnO |
| Grado di inquinamento (generale) | 3 |
| Nome della connessione (lato contatto) | Coil side |
| Categoria di sovratensione (generale) | III |
| Capacità di commutazione (lato bobina) | 2 A (at 24 V, DC13) |
| Norme/regolamenti (generali) | IEC 60664 |
| Lunghezza di spelatura (lato di contatto) | 8 mm |
| Metodo di connessione (lato contatto) | Push-in connection |
| Corrente di spunto massima (lato bobina) | 10 A (4 s) |
| Corrente di commutazione minima (lato bobina) | 10 mA (at 12 V) |
| Modalità operativa (Dati di connessione 2) | 100% operating factor |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Nome della connessione (Dati di connessione 1) | Contact side |
| Peso netto (SAP) (Dati di connessione 2) | 36.27 g |
| Lunghezza di spelatura (dati di connessione 1) | 8 mm |
| Peso per pezzo (imballaggio escluso) | 36.270 g |
| Metodo di connessione (Dati di connessione 1) | Push-in connection |
| Tensione di commutazione massima (lato bobina) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Tensione minima di commutazione (lato bobina) | 5 V (at 100 mA) |
| Posizione di montaggio (dati di collegamento 2) | any |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Limitazione della corrente continua (lato bobina) | 6 A |
| Circuito di protezione (condizioni ambientali) | Bridge rectifier Bridge rectifier |
| Grado di protezione (Dati di connessione 2) | RT III (Relay) |
| Istruzioni di montaggio (Dati di collegamento 2) | In rows with zero spacing |
| Tempo di rilascio tipico (condizioni ambientali) | 15 ms |
| Sezione trasversale del conduttore AWG (lato contatto) | 26 ... 14 |
| Collegamento secondo lo standard (generale) | CUL |
| Tempo di risposta tipico (condizioni ambientali) | 6 ms |
| Durata meccanica (dati di collegamento 2) | 2x 107cycles |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 55 °C |
| Sezione trasversale del conduttore solido (lato contatto) | 0.14 mm² ... 2.5 mm² |
| Tensione nominale di ingresso UN (condizioni ambientali) | 120 V AC |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | Yellow LED |
| Sezione trasversale del conduttore AWG (dati di collegamento 1) | 26 ... 14 |
| Sezione trasversale del conduttore flessibile (lato contatto) | 0.14 mm² ... 2.5 mm² |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 3.5 mA (at UN= 120 V AC) |
| Sezione trasversale del conduttore solida (Dati di collegamento 1) | 0.14 mm² ... 2.5 mm² |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 140 W (at 24 V DC) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Sezione trasversale del conduttore flessibile (Dati di collegamento 1) | 0.14 mm² ... 2.5 mm² |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 0.42 W |
| Tensione di prova avvolgimento relè/contatto relè (Dati di collegamento 2) | 4 kV AC (50 Hz, 1 min.) |
Descrizione del prodotto
PLC-INTERFACE, consists of a PLC-BPT.../21 base terminal block with Push-in connection and plug-in miniature relay with power contact, for mounting on NS 35/7.5 symmetrical rail, 1 reverse contact, in
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
6.2 mm PLC basic terminal block with push-in connection, without relay or solid-state relay, for mounting on DIN rail NS 35/7,5, 1 PDT, input voltage 120 V AC/DC
