PLC-RPT-120UC/21/EX

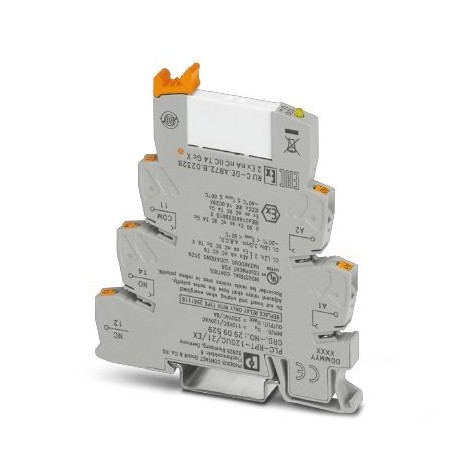

PLC-RPT-120UC/21/EX 2909529 PHOENIX CONTACT Relay Module
$0.00USD
4727 in magazzino
Specifiche chiave
Codice GTIN:4055626363660
Nota:Made to Order (non-returnable)
Chiave d'ordine:2909529
(Generale):2x 0.5 mm² ... 1 mm² ()
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626363660 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2909529 |
| (Generale) | 2x 0.5 mm² ... 1 mm² () |
| (Lato bobina) | 3 A (at 230 V, AC15) |
| Pagina del catalogo | Page 458 (C-5-2017) |
| Profondità (Nota) | 94 mm |
| Unità di imballaggio | 10 pc |
| Larghezza (Nota) | 6.2 mm |
| (Dimensioni) | -40 °C ... 60 °C (ATEX / IECEx) |
| Altezza (Nota) | 80 mm |
| Paese di origine | DE (Germany) |
| ATEX (lato contatto) | II 3G Ex ec nC IIC T4 Gc |
| Numero tariffario doganale | 85364900 |
| IECEx (lato contatto) | Ex ec nC IIC T4 Gc |
| (Condizioni ambientali) | 3 mA (UN= 110 V DC) |
| Quantità minima d'ordine | 10 pc |
| UL, USA (lato contatto) | Class I, Zone 2, AEx nA nC IIC T6 |
| Tipo di contatto (lato bobina) | 1 PDT |
| Nome della connessione (Generale) | Coil side |
| UL, Canada (lato contatto) | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Lunghezza di spogliatura (generale) | 8 mm |
| Metodo di connessione (generale) | Push-in connection |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (lato bobina) | AgSnO |
| (Lato di inserimento dati di connessione) | 2x 0.5 mm² ... 1 mm² () |
| Modalità operativa (lato contatto) | 100% operating factor |
| UL, USA/Canada (lato contatto) | Class I, Div. 2, Groups A, B, C, D |
| (Lato di uscita dei dati di connessione) | EN 50178 |
| Capacità di commutazione (lato bobina) | 2 A (at 24 V, DC13) |
| Peso netto (SAP) (lato contatto) | 36.8 g |
| Certificato IECEx (lato contatto) | IECEx IBE 16.0029X |
| Posizione di montaggio (lato contatto) | any |
| ATEX (lato uscita dati di connessione) | II 3G Ex ec nC IIC T4 Gc |
| Corrente di spunto massima (lato bobina) | 10 A (4 s) |
| Corrente di commutazione minima (lato bobina) | 10 mA (at 12 V) |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Grado di protezione (lato contatto) | IP20 (Relay base) |
| IECEx (lato uscita dati di connessione) | Ex ec nC IIC T4 Gc |
| Istruzioni di montaggio (lato contatto) | In rows with zero spacing |
| Peso per pezzo (imballaggio escluso) | 36.800 g |
| Sezione trasversale del conduttore AWG (generale) | 26 ... 14 |
| Tensione di commutazione massima (lato bobina) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Tensione minima di commutazione (lato bobina) | 5 V (at 100 mA) |
| UL, USA (lato uscita dati di connessione) | Class I, Zone 2, AEx nA nC IIC T6 |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Durata meccanica (lato contatto) | 2x 107cycles |
| Sezione trasversale del conduttore solido (generale) | 0.14 mm² ... 2.5 mm² |
| Limitazione della corrente continua (lato bobina) | 6 A |
| Circuito di protezione (condizioni ambientali) | Bridge rectifier Bridge rectifier |
| UL, Canada (lato uscita dati di connessione) | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Conformità (lato di uscita dei dati di connessione) | CE-compliant |
| Designazione (lato uscita dati di connessione) | Standards/regulations |
| Tempo di rilascio tipico (condizioni ambientali) | 15 ms |
| Sezione trasversale del conduttore flessibile (Generale) | 0.14 mm² ... 2.5 mm² |
| Tempo di risposta tipico (condizioni ambientali) | 6 ms |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 60 °C (UL) |
| Nome della connessione (lato di input dei dati di connessione) | Contact side |
| UL, USA/Canada (lato uscita dati di connessione) | Class I, Div. 2, Groups A, B, C, D |
| Tensione nominale di ingresso UN (condizioni ambientali) | 120 V AC |
| Lunghezza di spelatura (lato di ingresso dei dati di connessione) | 8 mm |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Metodo di connessione (lato input dati di connessione) | Push-in connection |
| Certificato di esame UE del tipo (lato contatto) | IBExU16ATEXB015 X |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | Yellow LED |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 3.5 mA (UN= 120 V AC) |
| Grado di inquinamento (lato uscita dati di connessione) | 3 |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 140 W (at 24 V DC) |
| Categoria di sovratensione (dati di collegamento lato uscita) | III |
| Norme/regolamenti (lato uscita dati di connessione) | IEC 60664 |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Contatto relè/avvolgimento relè di prova della tensione (lato contatto) | 4 kV AC (50 Hz, 1 min.) |
| Sezione trasversale del conduttore AWG (lato ingresso dati di connessione) | 26 ... 14 |
| Sezione trasversale del conduttore solida (lato di ingresso dei dati di connessione) | 0.14 mm² ... 2.5 mm² |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 0.42 W |
| Sezione trasversale del conduttore flessibile (lato ingresso dati di collegamento) | 0.14 mm² ... 2.5 mm² |
| Grado di infiammabilità secondo UL 94 (dati di collegamento lato uscita) | V0 |
Descrizione del prodotto
PLC-INTERFACE, consisting of a base terminal block for mounting on a 6.2 mm rail with push-in connection and plug-in miniature relay with 6 A power contact, 1 switched contact, input voltage of 120 V
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
