PCV 35 HC/ 2-GF-15,00

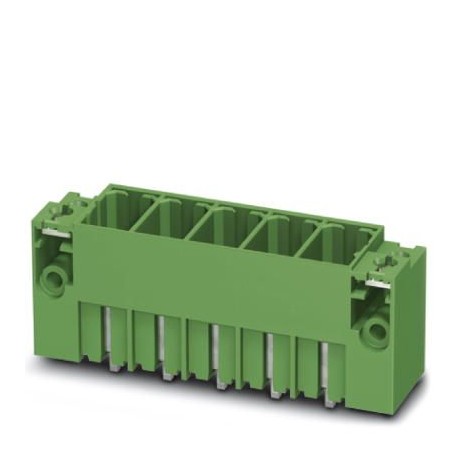

PCV 35 HC/ 2-GF-15,00 1762796 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3478 in magazzino
Specifiche chiave
Codice GTIN:4046356444057
Nota:Made to Order (non-returnable)
Chiave d'ordine:1762796
Pagina del catalogo:Page 591 (C-1-2013)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356444057 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1762796 |
| Pagina del catalogo | Page 591 (C-1-2013) |
| Unità di imballaggio | 25 pc |
| Paese di origine | PL (Poland) |
| Numero tariffario doganale | 85366930 |
| Quantità minima d'ordine | 25 pc |
| Pitch (dati commerciali chiave) | 15 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Blocco (dati commerciali chiave) | Threaded flange |
| Passo (Dati sui materiali - alloggiamento) | 15 mm |
| Corrente nominale (Proprietà dell'articolo) | 125 A |
| Disposizione dei pin (dati commerciali chiave) | Linear pinning |
| Sollecitazione da freddo (Test di durabilità (B)) | -40 °C/2 h |
| Specifiche (Test climatici (D)) | |
| Tipo di montaggio (dati commerciali chiave) | Wave soldering |
| Sistema plug-in (dati commerciali chiave) | POWER COMBICON 35 |
| Specifica (Test di durata (B)) | ISO 6988:1985-02 |
| Specifica (Prove meccaniche (A)) | IEC 60512-5:1992-08 |
| Peso per pezzo (imballaggio escluso) | 48.310 g |
| Dimensione a (Dati sui materiali - alloggiamento) | 15 mm |
| Spaziatura dei perni (dati sui materiali - alloggiamento) | 11.00 mm |
| Sollecitazione termica (Test di durabilità (B)) | 100 °C/168 h |
| Tipologia di contatto (Dati Commerciali Chiave) | Male connector |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 54.4 mm |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Altezza [ h ] (Dati materiale - alloggiamento) | 42.6 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 28.5 mm |
| Numero di livelli (dati commerciali chiave) | 1 |
| Sollecitazioni corrosive (Test di durabilità (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Gamma di articoli (dati commerciali chiave) | PCV 35 HC/..-GF |
| Materiale di contatto (parametri elettrici) | Cu alloy |
| Dimensioni del perno (dati sul materiale - alloggiamento) | 2.4 x 2.5 mm |
| Spaziatura dei pin (Dimensioni del prodotto) | 11.00 mm |
| Perno di saldatura [P] (Dati materiale - alloggiamento) | 4.6 mm |
| (Test ambientali e di durabilità (E)) | CUL |
| Numero di posizioni (dati commerciali chiave) | 2 |
| Diametro del foro (Dimensioni del prodotto) | 3.6 mm |
| Numero di potenziali (dati commerciali chiave) | 2 |
| Numero di connessioni (dati commerciali chiave) | 2 |
| Resistenza di contatto R1 (Prove meccaniche (A)) | 0.12 mΩ |
| Resistenza di contatto R2 (Prove meccaniche (A)) | 0.15 mΩ |
| Disegno dimensionale (Dati sui materiali - alloggiamento) | |
| Materiale isolante (Dati sul materiale - contatto) | PBT |
| Tensione di sovratensione nominale (III/2) (Proprietà dell'articolo) | 8 kV |
| Tipo di imballaggio (Dimensioni per la progettazione del PCB) | packed in cardboard |
| Gruppo di materiali isolanti (condizioni ambientali) | IIIa |
| Pezzi per confezione (Dimensioni per la progettazione PCB) | 25 |
| Breve descrizione dell'articolo (dati commerciali chiave) | Feed-through header |
| Diagramma (Distanze di aria e distanze superficiali) | |
| Tensione di sovratensione nominale (II/2) (Condizioni ambientali) | 6 kV |
| Caratteristiche superficiali (parametri elettrici) | Electroplated silver |
| Tensione di sovratensione nominale (III/2) (Condizioni ambientali) | 8 kV |
| Tensione di sovratensione nominale (III/3) (Condizioni ambientali) | 8 kV |
| Cicli di inserimento/estrazione (Prove meccaniche (A)) | 50 |
| Tensione nominale di isolamento (III/2) (Proprietà dell'articolo) | 1000 V |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | IIIa |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 225 |
| Tensione nominale di isolamento (II/2) (Condizioni ambientali) | 1000 V |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 38 mm |
| Tensione nominale di isolamento (III/2) (Condizioni ambientali) | 1000 V |
| Tensione nominale di isolamento (III/3) (Condizioni ambientali) | 1000 V |
| Temperatura ambiente (assemblaggio) (Informazioni sull'imballaggio) | -5 °C ... 100 °C |
| Unità di imballaggio denominate (Dimensioni per la progettazione PCB) | Pcs. |
| Temperatura ambiente (funzionamento) (Informazioni sull'imballaggio) | -40 °C (dependent on the derating curve) |
| Tensione di tenuta alla frequenza di rete (Test di durata (B)) | 4.26 kV |
| Tensione di tenuta alla frequenza di rete (Prove meccaniche (A)) | 4.26 kV |
| Risultato, grado di protezione, codice IP (Test climatici (D)) | Finger safety with IP20 test finger |
| Tensione di tenuta all'impulso a livello del mare (Test di durata (B)) | 9.8 kV |
| Tensione di tenuta all'impulso a livello del mare (Prove meccaniche (A)) | 9.8 kV |
| Area di contatto della superficie metallica (strato superiore) (parametri elettrici) | Silver (4 - 8 µm Ag) |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni sull'imballaggio) | -40 °C ... 70 °C |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Area di saldatura della superficie metallica (strato superiore) (parametri elettrici) | Silver (Ag) |
| Resistenza di isolamento, posizioni adiacenti (Prove meccaniche (A)) | 1012Ω |
| Collegamento secondo la norma (Test ambientali e di durata (E)) | EN-VDE |
| Grado di infiammabilità secondo UL 94 (Test ambientali e di durabilità (E)) | V0 |
| Forza di estrazione per posizione circa (capacità di carico di corrente / curve di derating) | 11 N |
| Forza di inserimento per pos. circa (capacità di carico di corrente / curve di derating) | 15 N |
| Requisiti del portacontatti nell'inserto >20 N (capacità di carico di corrente / curve di derating) | Test passed |
| Polarizzazione quando richiesta inserita >20 N (capacità di carico di corrente / curve di derating) | Test passed |
Descrizione del prodotto
Printed circuit board base housing, nominal section: 35 mm², color: green, nominal current: 125 A, nominal voltage (III/2): 1000 V, contact surface: silver, contact type: Male, number of potentials: 2
