Disponibile Prodotto più richiesto
PC 6/ 3-ST-BUS-7,62

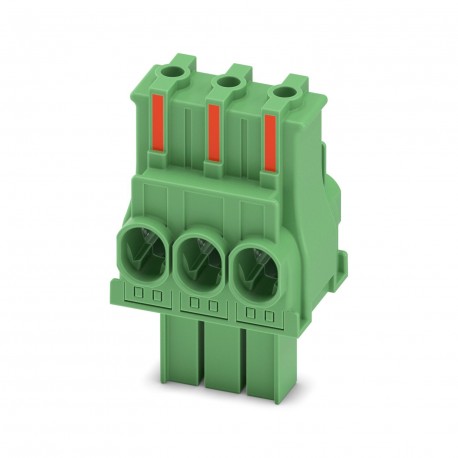

PC 6/ 3-ST-BUS-7,62 1044738 PHOENIX CONTACT Connector for printed circuit board, nominal current: 32 A, numb..
$0.00USD
3520 in magazzino
Specifiche chiave
Fare un passo:7.62 mm
Risultato:Approved Test
Ampiezza:0.35 mm (10 Hz ... 60.1 Hz)
Larghezza [w]:34.2 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Fare un passo | 7.62 mm |
| Risultato | Approved Test |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Larghezza [w] | 34.2 mm |
| frequenza | 10 - 150 - 10 Hz |
| Altezza [h] | 58 mm |
| Lunghezza [l] | 28.75 mm |
| Osservazione | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Cicli di spina | 25 |
| Velocità di spazzata | 1 octave/min |
| Temperatura | 850 °C |
| Accelerazione | 50 m/s² (60.1 Hz ... 150 Hz) |
| Linea di prodotti | COMBICON Connectors L |
| Tipo di prodotto | Printed Circuit Board Connector |
| Recensione dell'articolo | 02 |
| Sistema di bloccaggio | without |
| Numero di righe | 1 |
| Famiglia di prodotti | PC 6/.. -ST-BUS |
| stress termico | 100 °C/168 h |
| Flangia di serraggio | without |
| Colore (alloggiamento) | Green (6021) |
| Tipo di connessione | Scroll connection |
| Sezione nominale | 16 mm² |
| Numero di poli | 3 |
| Istruzioni per il test | X, Y, and Z axes |
| Sistema di connettori | COMBICON PC 6 |
| Materiale di contatto | Cu Alloy |
| Schema dimensionale | |
| Numero di cicli | 25 |
| Tempo di esecuzione | 5 s |
| fatica da corrosione | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Coppia di serraggio | 3 nm |
| Tipo di imballaggio | Boxed Packaging |
| Resistenza di contatto | 0.7 mΩ |
| Corrente nominale IN | 32 A |
| Tensione nominale UN | 1000 V |
| Specifiche del test | DIN EN 60998-2-3 (VDE 0613-2-3):2005-03 |
| Tensione CA sopportabile | 4.26 kV |
| Materiale isolante | PA |
| Numero di potenziali | 3 |
| Resistenza di contatto R1 | 0.7 mΩ |
| Resistenza di contatto R2 | 0.7 mΩ |
| Numero di connessioni | 3 |
| Forza di inserimento ca. | 13 N |
| Tensione nominale (II/2) | 1000 V |
| Numero di poli testati | 3 |
| Dimensionamento della tensione (III/3) | 1000 V |
| Durata del test per asse | 2.5 h |
| Tipo di connessione del contatto | Female |
| Forma dell'unità: testa della vite | Torx® (T15) |
| Caratteristiche della superficie | Malleable cast iron tinning |
| Gruppo di materiali isolanti | I |
| CTI secondo IEC 60112 | 600 |
| Sezione del conduttore flessibile | 16 mm² (H07V-K/maximum outer diameter 8.1 mm) |
| Dimensionamento della tensione (III/2) | 1000 V |
| Temperatura ambiente (servizio) | -40 °C ... 100 °C (depending on the rating curve) |
| Temperatura ambiente (montaggio) | -5°C ... 40°C (depending on conductor insulation) |
| Direzione di connessione Driver/PCB | 0 ° |
| Tensione transitoria nominale (II/2) | 6 kV |
| Dimensionamento della tensione di isolamento (II/2) | 1000 V |
| Tensione transitoria nominale (III/2) | 8 kV |
| Tensione transitoria nominale (III/3) | 8 kV |
| Dimensionamento della tensione di isolamento (III/2) | 1000 V |
| Dimensionamento della tensione di isolamento (III/3) | 1000 V |
| Valore minimo della linea di dispersione (II/2) | 5.5 mm |
| Tensione di shock sopportabile al livello del mare | 9.8 kV |
| Valore minimo della linea di dispersione (III/2) | 8 mm |
| Valore minimo della linea di dispersione (III/3) | 12.5 mm |
| Osservazione relativa all'operazione | According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or under load. |
| Resistenza di isolamento dei poli adiacenti | > 5 MΩ |
| Dimensionamento della tensione transitoria (II/2) | 6 kV |
| Classe di infiammabilità secondo UL 94 | V0 |
| Potenza quando si scollega tramite polo ca. | 16 N |
| Dimensionamento della tensione transitoria (III/2) | 8 kV |
| Dimensionamento della tensione transitoria (III/3) | 8 kV |
| Area di contatto della superficie metallica (strato superiore) | Tin (4 - 8 μm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Superficie metallica del punto terminale (strato superiore) | Tin (4 - 8 μm Sn) |
| Umidità relativa dell'aria (stoccaggio/trasporto) | 30 % ... 70 % |
| Temperatura di prova della durezza della sfera secondo EN 60695-10-2 | 125 °C |
| Resistenza alle correnti di dispersione (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Valore minimo della distanza di isolamento dell'aria - Campo non omogeneo (II/2) | 5.5 mm |
| Valore minimo della distanza di isolamento dell'aria - Campo non omogeneo (III/2) | 8 mm |
| valore minimo della distanza di isolamento in aria - campo non omogeneo (III/3) | 8 mm |
| Sezione del conduttore/Tipo di conduttore/Valore nominale della forza di trazione/Valore effettivo | 16 mm² / flexible / > 100 N |
| Numero di infiammabilità dei filamenti incandescenti GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione dei filamenti incandescenti GWIT secondo EN 60695-2-13 | 775 |
Descrizione del prodotto
Connector for printed circuit board, nominal section: 16 mm², color: green, nominal current: 32 A, nominal voltage (III/2): 1000 V, contact surface: Tin, contact type: Female, number of potentials: 3,
