PC 5/ 4-STCL1-7,62 BD:RI-L-

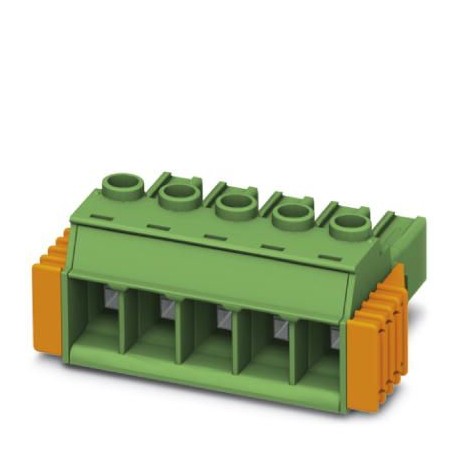

PC 5/ 4-STCL1-7,62 BD:RI-L- 1705125 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4603 in magazzino
Specifiche chiave
Codice GTIN:4046356753616
Chiave d'ordine:1705125
Unità di imballaggio:1
Nota (Dimensioni):Tightening torque ≤ 4 mm² is 0.5 Nm to 0.6 Nm,> 4 mm² is 0.7 Nm to 0.8 Nm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356753616 |
| Chiave d'ordine | 1705125 |
| Unità di imballaggio | 1 |
| Nota (Dimensioni) | Tightening torque ≤ 4 mm² is 0.5 Nm to 0.6 Nm,> 4 mm² is 0.7 Nm to 0.8 Nm |
| (Dati di connessione) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Numero tariffario doganale | 85366990 |
| Filettatura della vite (dimensioni) | M3 |
| Pitch (dati commerciali chiave) | 7.62 mm |
| RoHS Cina (dati di connessione) | Environmentally Friendly Use Period = 50 |
| Lunghezza di spogliatura (dimensioni) | 10 mm |
| Metodo di collegamento (Dimensioni) | Screw connection with tension sleeve |
| Gamma di articoli (Dimensioni) | PC 5/..-STCL1 |
| Corrente nominale IN (Dimensioni) | 41 A |
| Numero di posizioni (Dimensioni) | 4 |
| Dimensione a (dati commerciali chiave) | 22.86 mm |
| Tensione nominale (II/2) (Dimensioni) | 1000 V |
| Larghezza [ w ] (dati commerciali chiave) | 38.63 mm |
| Altezza [ h ] (Dati commerciali chiave) | 19.7 mm |
| Lunghezza [ l ] (Dati commerciali chiave) | 35.3 mm |
| Sezione trasversale nominale (dimensioni) | 6 mm² |
| Tensione nominale (III/2) (Dimensioni) | 1000 V |
| Tensione nominale (III/3) (Dimensioni) | 1000 V |
| Coppia di serraggio max (Dimensioni) | 0.8 Nm |
| Coppia di serraggio, min (Dimensioni) | 0.5 Nm |
| Calibro cilindrico interno (Dimensioni) | A4 |
| Tensione di sovratensione nominale (II/2) (Dimensioni) | 6 kV |
| Tensione di sovratensione nominale (III/2) (Dimensioni) | 8 kV |
| Tensione di sovratensione nominale (III/3) (Dimensioni) | 8 kV |
| Sezione trasversale del conduttore AWG max. (Generale) | 10 |
| Sezione trasversale del conduttore AWG min. (Generale) | 24 |
| Sezione trasversale del conduttore solido max. (Generale) | 10 mm² |
| Sezione trasversale del conduttore solido min. (Generale) | 0.2 mm² |
| Sezione trasversale del conduttore flessibile max. (Generale) | 6 mm² |
| Sezione trasversale del conduttore flessibile min. (Generale) | 0.2 mm² |
| 2 conduttori con la stessa sezione trasversale, solidi max. (Generale) | 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, solido min. (Generale) | 0.2 mm² |
| 2 conduttori con la stessa sezione trasversale, multifilari max. (Generale) | 4 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. (Generale) | 0.2 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Generale) | 4 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica min. (Generale) | 0.25 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Generale) | 6 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Generale) | 0.25 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza manicotto in plastica, max. (Generale) | 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntali senza manicotto in plastica, min. (Generale) | 0.25 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, max. (Generale) | 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, TWIN puntalini con manicotto in plastica, min. (Generale) | 0.25 mm² |
Descrizione del prodotto
Connector for printed circuit board, nominal section: 6 mm², color: green, nominal current: 41 A, dimensioning voltage (III/2): 1000 V, contact surface: Tin, contact type: Female connection, Number of
