PC 5/ 4-ST2-7,62GY31 2CPBDWHNZ

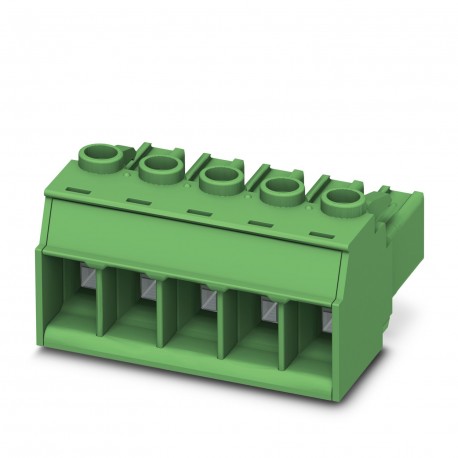

PC 5/ 4-ST2-7,62GY31 2CPBDWHNZ 1708415 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3231 in magazzino
Specifiche chiave
:0.2 mm² / flexible / > 10 N
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tipo:Standard
Pece:7.62 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo | Standard |
| Pece | 7.62 mm |
| Risultato | Test passed |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Larghezza [w] | 30.48 mm |
| Altezza [h] | 19.7 mm |
| Lunghezza [l] | 35.25 mm |
| Velocità di spazzata | 1 octave/min |
| Accelerazione | 5g (60.1 Hz ... 150 Hz) |
| Tipo di bloccaggio | without |
| Linea di prodotti | COMBICON Connectors Special |
| Tipo di prodotto | PCB connector |
| Numero di cicli | 50 |
| Specifica | IEC 60999-1:1999-11 |
| Numero di righe | 1 |
| Famiglia di prodotti | PC 5/..-ST2 |
| stress termico | 100 °C/168 h |
| Colore (alloggiamento) | blue grey (7031) |
| Flangia di montaggio | without |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 01 |
| Sistema di connettori | COMBICON PC 5 |
| Materiale di contatto | Cu alloy |
| Stress corrosivo | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Lunghezza di spogliatura | 10 mm |
| Metodo di connessione | Screw connection with tension sleeve |
| Coppia di serraggio | 0.5 Nm ... 0.8 Nm (≤ 4 mm² is 0.5 Nm to 0.6 Nm, > 4 mm² is 0.7 Nm to 0.8 Nm) |
| Tipo di imballaggio | packed in cardboard |
| Resistenza di contatto | 0.45 mΩ |
| Corrente nominale IN | 41 A |
| Tensione nominale UN | 1000 V |
| Note sul funzionamento | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Numero di posizioni | 4 |
| Numero di potenziali | 4 |
| Tensione nominale (II/2) | 1000 V |
| Resistenza di contatto R1 | 0.45 mΩ |
| Resistenza di contatto R2 | 0.6 mΩ |
| Testa della vite di forma di guida | Slotted Phillips recess (H1L) |
| Sezione trasversale nominale | 6 mm² |
| Numero di connessioni | 4 |
| Tensione nominale (III/2) | 1000 V |
| Tensione nominale (III/3) | 1000 V |
| Durata del test per asse | 2.5 h |
| Tipo di connessione del contatto | Socket |
| Caratteristiche della superficie | hot-dip tin-plated |
| Gruppo di materiali isolanti | I |
| CTI secondo IEC 60112 | 600 |
| Tensione di sovratensione nominale (II/2) | 6 kV |
| Numero di posizioni testate | 12 |
| Sezione trasversale del conduttore AWG | 24 ... 10 |
| Cicli di inserimento/ritiro | 50 |
| Tensione di sovratensione nominale (III/2) | 8 kV |
| Tensione di sovratensione nominale (III/3) | 8 kV |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 10 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tensione nominale di isolamento (II/2) | 1000 V |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 6 mm² |
| Tensione nominale di isolamento (III/2) | 1000 V |
| Tensione nominale di isolamento (III/3) | 1000 V |
| distanza minima di dispersione (II/2) | 5.5 mm |
| Tensione di tenuta alla frequenza di rete | 3.31 kV |
| distanza superficiale minima (III/2) | 8 mm |
| distanza superficiale minima (III/3) | 12.5 mm |
| Direzione di collegamento conduttore/PCB | 0 ° |
| Calibro cilindrico axb / diametro | 3.6 mm x 3.1 mm / 3.4 mm |
| Forza di estrazione per pos. circa. | 6 N |
| Forza di inserimento per pos. circa | 8 N |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tensione di tenuta all'impulso a livello del mare | 7.3 kV |
| Area di contatto della superficie metallica (strato superiore) | Tin (4 - 8 µm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Indice di tracciamento comparativo (IEC 60112) | CTI 600 |
| Punto terminale della superficie metallica (strato superiore) | Tin (4 - 8 µm Sn) |
| 2 conduttori con la stessa sezione trasversale, solidi | 0.2 mm² ... 2.5 mm² |
| Resistenza di isolamento, posizioni adiacenti | >1012Ω |
| 2 conduttori con la stessa sezione trasversale, flessibili | 0.2 mm² ... 4 mm² |
| valore minimo di tolleranza - campo non omogeneo (II/2) | 5.5 mm |
| valore minimo di tolleranza - campo non omogeneo (III/2) | 8 mm |
| valore minimo di tolleranza - campo non omogeneo (III/3) | 8 mm |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 | 125 °C |
| Sezione trasversale del conduttore, flessibile, con puntalino, con manicotto in plastica | 0.25 mm² ... 4 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica | 0.25 mm² ... 6 mm² |
| Sezione trasversale del conduttore/tipo di conduttore/valore di riferimento della forza di trazione/valore effettivo | 0.2 mm² / solid / > 10 N |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza manicotto in plastica | 0.25 mm² ... 1.5 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 0.25 mm² ... 2.5 mm² |
Descrizione del prodotto
Connector for printed circuit board, nominal section: 6 mm², color: bluish gray, nominal current: 41 A, nominal voltage (III/2): 1000 V, contact surface: Tin, contact type: Female, number of potential
