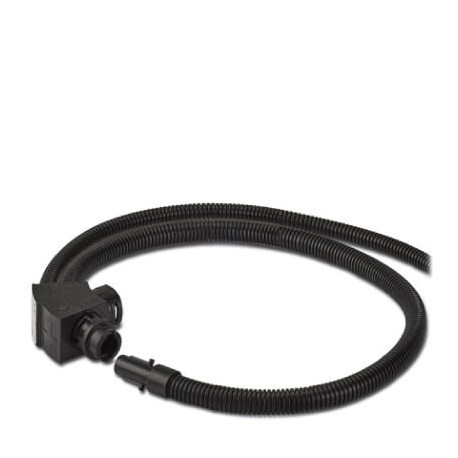

PACT RCP-D190-3M-UV
PACT RCP-D190-3M-UV 1033484 PHOENIX CONTACT Coil Rogowski resistant to UV rays, length of coil Rogowski: 600..
$0.00USD
4813 in magazzino
Specifiche chiave
Codice GTIN:Four trillion fifty five billion six hundred twenty six million five hundred thirty eight thousand nine hundred fifty two
Nota:Manufacturing to the order (no recovery)
Codice d'ordine:One million thirty three thousand four hundred eighty four
Unità di imballaggio:1 pcs
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | Four trillion fifty five billion six hundred twenty six million five hundred thirty eight thousand nine hundred fifty two |
| Nota | Manufacturing to the order (no recovery) |
| Codice d'ordine | One million thirty three thousand four hundred eighty four |
| Unità di imballaggio | 1 pcs |
| Paese di origine | IT (Italy) |
| Altezza max. (Dati commerciali) | < 2000 m |
| (Caratteristiche generali) | IEC 61010-2-032 |
| Numero della tariffa doganale | Ninety million three hundred nine thousand |
| eCl@ss 9.0 (Classificazioni) | Twenty seven million two hundred nineteen thousand two hundred ninety |
| (Standard e specifiche) | The manufacturer's declaration in the tab "Downloads" contains detailed information on hazardous substances. |
| eCl@ss 10.0.1 (Classificazioni) | Twenty seven million two hundred nineteen thousand two hundred ninety |
| Errore di posizione (condizioni ambientali) | < 1 % |
| Peso per pezzo (escluso l'imballaggio) | 0,237 KGM |
| Linearità predefinita (condizioni ambientali) | 0,1 % |
| Misuratore di tipo di protezione a bobina (dati commerciali) | IP67 (not evaluated by UL) |
| UL, USA/Canada (Caratteristiche generali) | UL 61010 Recognized |
| RoHS Cina (standard e specifiche) | Period of intended use (EFUP) : 50 years |
| (Il segnale di uscita della bobina di misurazione) | 600 V AC (rms CAT IV) |
| Temperatura ambiente (funzionamento) (dati commerciali) | -30 °C ... 80 °C (Coil of measure) |
| (Caratteristiche generali della misura della bobina) | IEC 61010-2-032 |
| Standard/Requisiti (Caratteristiche generali) | IEC 61010-1 |
| Umidità dell'aria ammissibile (servizio) (dati commerciali) | 5 % ... 95 % (no condensation) |
| Temperatura ambiente (stoccaggio/trasporto) (dati commerciali) | -40 °C ... 80 °C (Coil of measure) |
| Isolamento (il segnale di uscita della misurazione della bobina) | double insulation |
| Tensione di uscita (vuota) (Misurazione della bobina di ingresso dati) | VOUT= M * dI/dt |
| Tensione di prova (il segnale di uscita della bobina di misurazione) | To 10.45 kV (DC / 1 min) |
| Campo di misura della frequenza (condizioni ambientali) | 40 Hz ... 20000 Hz |
| Precisione di base (il segnale di uscita della misurazione della bobina) | |
| UL, USA/Canada (il segnale di uscita della misurazione della bobina) | UL 61010 Recognized |
| Materiale dell'alloggiamento (il segnale di uscita della misurazione della bobina) | PC |
| Materiale della bobina (il segnale di uscita della misurazione della bobina) | Elastollan |
| Segnale di uscita (a 50 Hz) (misurazione della bobina di ingresso dati) | 100 mV (no load, with up to 1000 V) |
| Tensione di uscita (sinusoidale, vuoto) (misurazione della bobina di ingresso dati) | 100 mV (VOUT= 2 * π * M * f * I (M = 0,318 µH ; example : 50 Hz ; I = 1000)) |
| Tensione di isolamento nominale (il segnale di uscita della bobina di misurazione) | 1000 V AC (rms CAT III) |
| Misurazione del diametro della bobina (segnale di uscita della misurazione della bobina) | 8.3 mm ±0.2 mm |
| Lunghezza della bobina di misurazione (segnale di uscita della bobina di misurazione) | 600 mm |
| Lunghezza della linea di segnalazione (il segnale di uscita della misurazione della bobina) | 3000 mm |
| Norme/Requisiti (Caratteristiche generali della misurazione della bobina) | IEC 61010-1 |
| Struttura della linea del segnale del driver (il segnale di uscita della misurazione della bobina) | 2x 0.22 mm (Signal (tinned)) |
Descrizione del prodotto
UV-resistant Rogowski coil, The Rogowski coil measures AC current from rails and high-voltage lines.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Coil of Rogowski, UV-resistant-line of the coil of Rogowski : 600 mm, dimensions: 190 mm, signal line : 3000 mm. The coil Rogowski measuring the AC current of the beam and high voltage lines.
