Disponibile Prodotto più richiesto

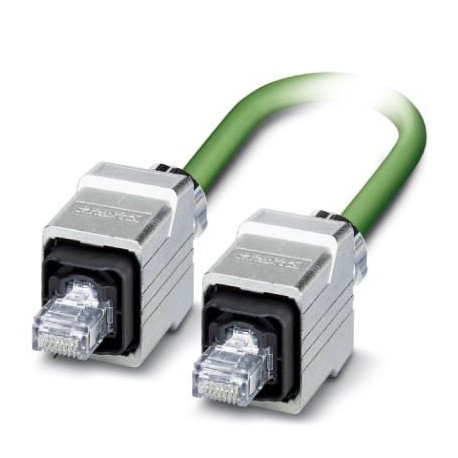

NBC-R4RC/10,0-93B/R4RC
NBC-R4RC/10,0-93B/R4RC 1408976 PHOENIX CONTACT 网络电缆
$0.00USD
3786 in magazzino
Specifiche chiave
Codice GTIN:4046356857048
Nota:Made to Order (non-returnable)
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1408976
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356857048 |
| Nota | Made to Order (non-returnable) |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1408976 |
| Pagina del catalogo | Page 398 (C-2-2017) |
| Unità di imballaggio | 1 pc |
| (Dati generali) | Zinc die-cast, nickel-plated (Housing) |
| Paese di origine | PL (Poland) |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (cavo) | Lead 7439-92-1 |
| Colore (Dati generali) | silver |
| Numero tariffario doganale | 85444210 |
| (Caratteristiche capo 1) | Zinc die-cast, nickel-plated (Housing) |
| (Norme e regolamenti) | -40 °C ... 70 °C (cable, flexible installation) |
| Colore (Caratteristiche testa 1) | silver |
| Grado di protezione (Dimensioni) | IP67 (RJ45 connector) |
| Tipo di bloccaggio (condizioni ambientali) | Push Pull |
| Tensione nominale (condizioni ambientali) | 50 V |
| Materiale (componente) (Dati generali) | CuSn (Contact) |
| Peso per pezzo (imballaggio escluso) | 819.700 g |
| Lunghezza del cavo (dati commerciali chiave) | 10.00 m |
| Schermatura (Norme e Regolamenti) | Aluminum-coated foil, tinned copper braided shield |
| Tipo di cavo (Norme e regolamenti) | PROFINET PVC stranded CAT5 |
| Attenuazione (Norme e Regolamenti) | 2.1 dB (with 1 MHz) |
| Colori dei fili (standard e regolamenti) | White, yellow, blue, orange |
| Peso del cavo (Norme e Regolamenti) | 67 kg/km |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 4 |
| Velocità del segnale (Norme e Regolamenti) | 0.66 c |
| Stile UL AWM (standard e regolamenti) | 21694 |
| Torsione complessiva (Norme e Regolamenti) | Star quad |
| Categoria di sovratensione (condizioni ambientali) | I |
| Cicli di inserimento/estrazione (Dati generali) | ≥ 750 |
| Tensione nominale (III/3) (Condizioni ambientali) | 72 V (DC) |
| Durata del segnale (Norme e Regolamenti) | 5.3 ns/m |
| Norme/regolamenti (condizioni ambientali) | IEC PAS 61076-3-117 |
| Impedenza d'onda (Norme e Regolamenti) | 100 Ω ±15 Ω (at 100 MHz) |
| Linea di segnale AWG (standard e normative) | 22 |
| Struttura dei cavi (Norme e Regolamenti) | 1x4xAWG22/7; SF/TQ |
| Resistenza del circuito (Norme e Regolamenti) | ≤ 120.00 Ω/km |
| Corrente nominale a 40°C (condizioni ambientali) | 1 A |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 70 °C (RJ45 connector) |
| Resistenza alla fiamma (Norme e Regolamenti) | according to UL 1685 (CSA FT 4) |
| Altre resistenze (Norme e Regolamenti) | UV resistant According to UL 1581, Section 1200 |
| Materiale (componente) (Caratteristiche testa 1) | CuSn (Contact) |
| Resistenza all'olio (Norme e Regolamenti) | Resistant to oil to a limited extent |
| Temperatura ambiente (funzionamento) (Dati generali) | -40 °C ... 70 °C |
| Materiale conduttore (Norme e Regolamenti) | Tin-plated Cu litz wires |
| Norme/regolamenti (Caratteristiche capo 2) | IEC PAS 61076-3-117 |
| Resistenza di accoppiamento (Norme e Regolamenti) | ≤ 20.00 mΩ/m (at 10 MHz) |
| Tipo/categoria del segnale (Norme e regolamenti) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 500 MΩ*km |
| Guaina esterna, colore (Norme e Regolamenti) | green RAL 6018 |
| Materiale, guaina interna (Norme e Regolamenti) | PVC |
| Tensione nominale, cavo (Norme e Regolamenti) | 600 V |
| Spessore della guaina esterna (Norme e Regolamenti) | approx. 0.9 mm |
| Guaina esterna, materiale (Norme e Regolamenti) | PVC |
| Tensione di prova nucleo/nucleo (standard e normative) | 2000 V (50 Hz, 1 min.) |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 4x 0.34 mm² |
| Copertura dello schermo ottico (Norme e Regolamenti) | 85 % |
| Cicli di inserimento/estrazione (Caratteristiche capo 1) | ≥ 750 |
| Tensione di prova nucleo/schermo (standard e normative) | 2000 V (50 Hz, 1 min.) |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 93B |
| Diametro esterno del cavo D (Norme e Regolamenti) | 6.5 mm ±0.2 mm |
| Temperatura ambiente (funzionamento) (Caratteristiche testa 1) | -40 °C ... 70 °C |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PE |
| Breve descrizione alternativa del prodotto (Condizioni ambientali) | PROFINET cable |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 70 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 7x 0.25 mm |
| Temperatura ambiente (installazione) (Norme e Regolamenti) | -20 °C ... 60 °C |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.55 mm |
| Grado di infiammabilità secondo UL 94 (Caratteristiche capo 2) | V0 |
| Attenuazione della diafonia prossimale (NEXT) (Norme e regolamenti) | 80 dB (with 1 MHz) |
| Temperatura ambiente (stoccaggio/trasporto) (Norme e regolamenti) | -50 °C ... 70 °C |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 3 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 7 x D |
Descrizione del prodotto
Ready-made PROFINET cable, CAT 5e, shielded, star quads, flexible AWG 22 (7 wires), RAL 6018 (yellow green), RJ45/IP67 connector push pull metal housing in RJ45/IP67 connector push pull metal housing,
