NBC-R4ACS/2,0-93B/R4ACR

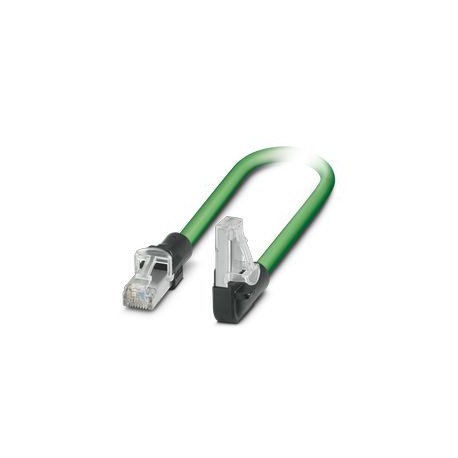

NBC-R4ACS/2,0-93B/R4ACR 1113289 PHOENIX CONTACT Patch cable, protection rating: IP20, cable length: 2 m, 100..
$34.19USD
341 in magazzino
Specifiche chiave
:EtherCAT®CAT5 (IEC 11801), 100 Mbps
Tipo:Plug straight RJ45
Larghezza:34.7 mm
Altezza:14.8 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| Tipo | Plug straight RJ45 |
| Larghezza | 34.7 mm |
| Altezza | 14.8 mm |
| Lunghezza | 35.3 mm |
| Smorzamento | 2.1 dB (with 1 MHz) |
| schermato | yes |
| Schermatura | Aluminum-coated foil, tinned copper braided shield |
| Tipo di cavo | PROFINET PVC stranded CAT5 |
| Lunghezza del cavo | 2.00 m |
| Peso del cavo | 67 kg/km |
| Simbolo breve | 2YY(ST)CY |
| Velocità del segnale | 0.66 c |
| Stile UL AWM | 21694 |
| Colpo di scena generale | Star quad |
| Corrente nominale | 1.75 A |
| Tempo di esecuzione del segnale | 5.3 ns/m |
| Impedenza d'onda | 100 Ω ±15 Ω (at 100 MHz) |
| Linea di segnale AWG | 22 |
| Struttura del cavo | 1x4xAWG22/7, SF/TQ |
| Resistenza del loop | ≤ 120.00 Ω/km |
| Materiale di contatto | CuSn6 |
| Resistenza alla fiamma | according to UL 1685 (CSA FT 4) |
| Materiale dell'alloggiamento | PP |
| Altra resistenza | UV resistant According to UL 1581, Section 1200 |
| Metodo di connessione | Pierce connection |
| Resistenza all'olio | Resistant to oil to a limited extent |
| Materiale conduttore | Tin-plated Cu litz wires |
| Resistenza di contatto | < 20 mΩ |
| Filo singolo, colore | white, yellow, blue, orange |
| Velocità di trasmissione | 100 Mbps |
| Resistenza di accoppiamento | ≤ 20.00 mΩ/m (at 10 MHz) |
| Grado di inquinamento | 2 |
| Disegno dimensionale | |
| Grado di protezione | IP20 |
| Categoria di sovratensione | I |
| Tipo/categoria del segnale | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Tensione nominale (III/2) | 72 V |
| Guaina esterna, colore | green RAL 6018 |
| Materiale, guaina interna | PVC |
| Tensione nominale, cavo | 600 V |
| Guaina esterna, materiale | PVC |
| Tensione di prova Nucleo/Nucleo | 2000 V (50 Hz, 1 min.) |
| Sezione trasversale del conduttore | 4x 0.34 mm² |
| Diametro esterno del cavo | 6.5 mm ±0.2 mm |
| Copertura dello schermo ottico | 85 % |
| Spessore, guaina esterna | approx. 0.9 mm |
| Materiale portante del contatto | PC |
| Materiale della superficie di contatto | Ni/Au |
| Materiale di isolamento del filo | PE |
| Standard/specifiche | IEC 60603-7 |
| Tensione di prova Nucleo/Schermo | 2000 V (50 Hz, 1 min.) |
| Tipo di cavo (abbreviazione) | 93B |
| Resistenza di isolamento del cavo | ≥ 500 MΩ*km |
| Cicli di inserimento/ritiro | ≥ 750 |
| Diametro del filo incluso isolamento | 1.55 mm |
| Temperatura ambiente (funzionamento) | -40 °C ... 70 °C (Cable, flexible installation) |
| Linea di segnale della struttura del conduttore | 7x 0.25 mm |
| Forza di inserimento per contatto del segnale | 50.00 N |
| Forza di estrazione per contatto del segnale | 30 N |
| Attenuazione della diafonia prossimale (NEXT) | 80 dB (with 1 MHz) |
| Grado di infiammabilità secondo UL 94 | V2 |
| Caratteristiche di trasmissione (categoria) | CAT5 |
| Raggio minimo di curvatura, installazione fissa | 3 x D |
| Raggio di curvatura minimo, installazione flessibile | 7 x D |
Descrizione del prodotto
Patch cable, degree of protection: IP20, cable length: 2 m, 100 Mbps, CAT5, material: PP, connection method: Pierce connection
