NBC-R4AC/50,0-93G/R4ACR
NBC-R4AC/50,0-93G/R4ACR 1409741 PHOENIX CONTACT Patch cable NBC-R4AC/50,0-93G/R4ACR 1409741
$0.00USD
3658 in magazzino
Specifiche chiave
:EtherCAT® CAT5 (IEC 11801), 100 Mbps
Tipo:Plug straight RJ45
schermato:yes
Schermatura:Aluminum-coated foil, tinned copper braided shield
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EtherCAT® CAT5 (IEC 11801), 100 Mbps | |
| Tipo | Plug straight RJ45 |
| schermato | yes |
| Schermatura | Aluminum-coated foil, tinned copper braided shield |
| Tipo di cavo | PROFINET PVC stranded CAT5 |
| Tipo di sensore | EtherCAT® |
| Peso del cavo | 67 kg/km |
| Colore della maniglia | black |
| Simbolo breve | 2YY(ST)CY |
| Velocità del segnale | 0.66 c |
| Stile UL AWM | 21694 |
| Colpo di scena generale | Star quad |
| Tempo di esecuzione del segnale | 5.3 ns/m |
| Impedenza d'onda | 100 Ω ±15 Ω (at 100 MHz) |
| Linea di segnale AWG | 22 |
| Struttura del cavo | 1x4xAWG22/7, SF/TQ |
| Resistenza del loop | ≤ 120.00 Ω/km |
| Resistenza alla fiamma | according to UL 1685 (CSA FT 4) |
| Altra resistenza | UV resistant (according to UL 1581, Section 1200) |
| Resistenza all'olio | Resistant to oil to a limited extent |
| Materiale conduttore | Tin-plated Cu litz wires |
| Filo singolo, colore | white, yellow, blue, orange |
| Resistenza di accoppiamento | ≤ 20.00 mΩ/m (at 10 MHz) |
| Disegno dimensionale | |
| Numero di posizioni | 4 |
| Mezzo di trasmissione | Copper |
| Grado di protezione | IP20 |
| Tipo/categoria del segnale | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Tensione nominale (III/3) | 72 V (DC) |
| Guaina esterna, colore | green RAL 6018 |
| Materiale, guaina interna | PVC |
| Tensione nominale, cavo | 600 V |
| Guaina esterna, materiale | PVC |
| Tensione di prova Nucleo/Nucleo | 2000 V (50 Hz, 1 min.) |
| Sezione trasversale del conduttore | 4x 0.34 mm² |
| Diametro esterno del cavo | 6.50 mm ±0.2 mm |
| Copertura dello schermo ottico | 85 % |
| Spessore, guaina esterna | approx. 0.90 mm |
| Materiale di isolamento del filo | PE |
| Tensione di prova Nucleo/Schermo | 2000.00 V (50 Hz, 1 min.) |
| Tipo di cavo (abbreviazione) | 93B |
| Resistenza di isolamento del cavo | ≥ 500 MΩ*km |
| Diametro del filo incluso isolamento | 1.55 mm |
| Temperatura ambiente (funzionamento) | -40 °C ... 70 °C (Cable, flexible installation) |
| Linea di segnale della struttura del conduttore | 7x 0.25 mm |
| Attenuazione della diafonia prossimale (NEXT) | 80 dB (with 1 MHz) |
| Raggio minimo di curvatura, installazione fissa | 3 x D |
| Raggio di curvatura minimo, installazione flessibile | 7 x D |
Descrizione del prodotto

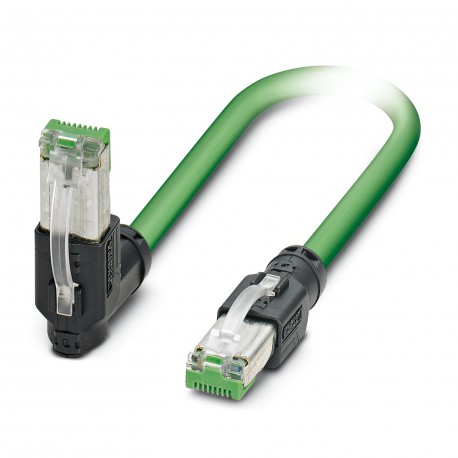

EtherCAT® patch cable, shielded, star quad, 22 AWG stranded (7-wire), green, straight RJ45 plug/IP20 to angled RJ45 plug/IP20, length: 50 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
