NBC-R4AC/3,0-93M/R4AC

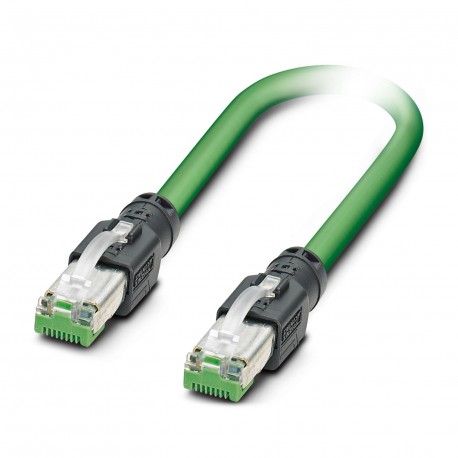

NBC-R4AC/3,0-93M/R4AC 1420375 PHOENIX CONTACT Patch cable
$0.00USD
4644 in magazzino
Specifiche chiave
:Ni/Au (Contact surface)
Tipo:Plug straight RJ45
Materiale:CuSn (Contact)
schermato:yes
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Ni/Au (Contact surface) | |
| Tipo | Plug straight RJ45 |
| Materiale | CuSn (Contact) |
| schermato | yes |
| Schermatura | Aluminum-coated foil, tinned copper braided shield |
| Tipo di cavo | PROFINET stranded CAT5 |
| Tipo di sensore | PROFINET |
| Lunghezza del cavo | 3.00 m |
| Peso del cavo | 65 kg/km |
| Colore della maniglia | black |
| Tipo di prodotto | Data cable preassembled |
| Stile UL AWM | 20236 (80°C/30 V) |
| Colpo di scena generale | Star quad |
| Corrente nominale | 1.75 A |
| Tempo di esecuzione del segnale | 5.3 ns/m |
| Impedenza d'onda | 100 Ω ±15 Ω (at 100 MHz) |
| Linea di segnale AWG | 22 |
| Struttura del cavo | 1x4xAWG22/7, SF/TQ |
| Resistenza del loop | ≤ 120.00 Ω/km |
| Numero di slot | 1 |
| Revisione dell'articolo | 03 |
| Materiale di contatto | CuSn |
| Materiale dell'alloggiamento | PA 6.6 |
| Materiale conduttore | Tin-plated Cu litz wires |
| Profilo di connessione | RJ45 8(4) |
| Corrente nominale IN | 1 A |
| Tensione nominale UN | 48 V |
| Filo singolo, colore | white, yellow, blue, orange |
| Velocità di trasmissione | 100 Mbps |
| Resistenza di accoppiamento | ≤ 20.00 mΩ/m (at 10 MHz) |
| Grado di inquinamento | 1 |
| Disegno dimensionale | |
| Numero di posizioni | 4 |
| capacità di lavoro | 52 pF |
| Grado di protezione | IP20 |
| Categoria di sovratensione | I |
| Tipo/categoria del segnale | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Tensione nominale (III/3) | 72 V (DC) |
| Guaina esterna, colore | green RAL 6018 |
| Materiale, guaina interna | PVC |
| Tensione nominale, cavo | 600 V |
| Guaina esterna, materiale | PUR |
| Tensione di prova Nucleo/Nucleo | 2000 V (50 Hz, 1 min.) |
| Sezione trasversale del conduttore | 4x 0.34 mm² |
| Diametro esterno del cavo | 6.50 mm ±0.2 mm |
| Spessore, guaina esterna | approx. 0.90 mm |
| Materiale della superficie di contatto | Ni/Au |
| Materiale di isolamento del filo | PE |
| Tensione di prova Nucleo/Schermo | 2000.00 V (50 Hz, 1 min.) |
| Tipo di cavo (abbreviazione) | 93M |
| Resistenza di isolamento del cavo | ≥ 500 MΩ*km |
| Cicli di inserimento/ritiro | ≥ 750 |
| Diametro del filo incluso isolamento | approx. 1.5 mm |
| Temperatura ambiente (funzionamento) | -25 °C ... 80 °C |
| Linea di segnale della struttura del conduttore | 7x 0.25 mm |
| Forza di inserimento per contatto del segnale | 50.00 N |
| Forza di estrazione per contatto del segnale | 30 N |
| Attenuazione della diafonia prossimale (NEXT) | 80 dB (with 1 MHz) |
| Grado di infiammabilità secondo UL 94 | V2 |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Raggio minimo di curvatura, installazione fissa | 4 x D |
| Raggio di curvatura minimo, installazione flessibile | 8 x D |
Descrizione del prodotto
Patch cable, protection index: IP20, cable length: 3 m, number of poles: 4, 100 MBit/s, CAT5, material: PA 6.6, PROFINET
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
