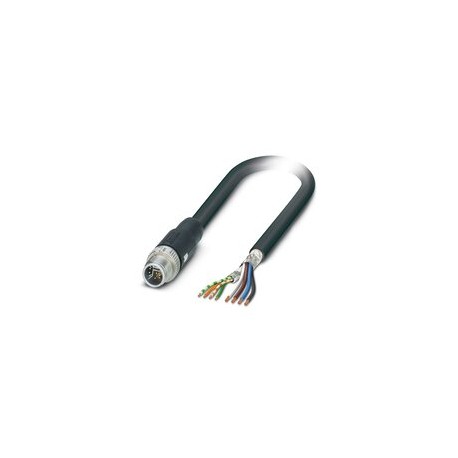

NBC-MSY/20,0-94H SCO KEBA
NBC-MSY/20,0-94H SCO KEBA 1415731 PHOENIX CONTACT Hybrid Cable, Ethernet hybrid CAT5 (100 mbps), Ethernet hy..
$0.00USD
3320 in magazzino
Specifiche chiave
:CAT5 Hybrid Ethernet (TIA 568B:2001), 100 Mbit/s
tipo:Straight Male M12 SPEEDCON / IP67
Codifica:Y
Capacità:Nom. 50 nF (per kilometer)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| CAT5 Hybrid Ethernet (TIA 568B:2001), 100 Mbit/s | |
| tipo | Straight Male M12 SPEEDCON / IP67 |
| Codifica | Y |
| Capacità | Nom. 50 nF (per kilometer) |
| Materiale | CuZn (Contact) |
| schermato | Yes |
| Sistema di autobus | Ethernet |
| Tipo di cavo | Hybrid Ethernet [94H] |
| Colore dell'impugnatura | black |
| Applicazione | Network, hybrid cable |
| Spessore della linea | 87 kg/km |
| Tipo di sensore | Hybrid Ethernet |
| Lunghezza del cavo | 20 m |
| Senza alogeni | according to IEC 60754 |
| Numero di pali | 8 |
| Tipo di prodotto | Packaged data cable |
| Stile UL AWM | 20963 (80 °C / 30 V) |
| Tipo di serraggio | SPEEDCON |
| Tipo di codifica | Y (Hybrid) |
| Spiaggiamento completo | 1 quadruple star and 4 conductors with 2 fillers |
| Resistenza all'olio | according to IEC 60811-2-1 |
| Linea di segnale AWG | 26 |
| Resistenza alla fiamma | according to UL 1581, paragraph 1061 |
| Resistività di massa | ≤ 5 mΩ |
| Altra resistenza | Non-adherent |
| Corrente nominale IN | 6 A (Power) |
| Tensione nominale UN | 30 V AC (Power & Data) |
| Caratteristiche speciali | No impregnated varnish substances |
| Segnalazione dello stato | no |
| Resistenza alla trazione | 70 N (according to DIN EN 50565-1 in the case of mobile installation) |
| Coppia di serraggio | 0.4 Nm |
| Materiale conduttore | Bare Cu Wire |
| Cicli di manovra | ≥ 100 |
| Struttura del conduttore | 1x4xAWG26 + 1x4xAWG20 |
| Disegno quotato | |
| Guaina esterna, colore | black RAL 9005 |
| Definizione standard | M12 connector |
| Mezzo di trasmissione | copper |
| Grado di protezione | IP67 |
| Tipo/Categoria del segnale | CAT5 Hybrid Ethernet (IEC 11801:2002), 100 Mbit/s |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale del cavo | ≤ 50 V (Peak value, not for high currents) |
| Attenuazione schermante | 6 dB (at 4 MHz) |
| Norme/Regolamenti | IEC 61076-2-113 |
| Impedenza differenziale | 100 Ω ±5 % (at 100 MHz) |
| Copertura ottica schermata | 85 % |
| Guaina esterna, materiale | WHILE |
| Cicli di piegatura, massimo | 2000000 |
| Sezione trasversale del conduttore | 4x 0.15 mm² (Data) |
| Numero di prese per cavi | 1 |
| Conduttore singolo, colore | white/orange, orange, white/green, green, white, blue, brown, black |
| Resistenza a doppino intrecciato | ≤ 280.00 Ω/km (Data) |
| Impedenza caratteristica | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| Diametro esterno del conduttore | 7.6 mm ±0.2 mm |
| Tensione di prova filo/schermo | 1500 V (50 Hz, 1 min.) |
| Materiale, isolamento del filo | PP (Data) |
| Tensione di prova filo-filo | 1500 V (50 Hz, 1 min.) |
| Indicazione di stato disponibile | no |
| Raggio minimo di curvatura, fisso | 5 x D |
| Attenuazione parafonica (NEXT) | 56.3 dB (at 4 MHz) |
| Temperatura ambiente (di esercizio) | -25 °C ... 90 °C |
| Struttura del conduttore del segnale di linea | 19x 0.10 mm |
| Raggio minimo di curvatura, flessibile | 10 x D |
| Diametro del filo con guaina isolante | 1.05 mm (Data) |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
Descrizione del prodotto
Hybrid cable, CAT5 hybrid Ethernet (100 Mbit/s), CAT5 hybrid Ethernet (100 Mbit/s), 8-pole halogen-free, shielded, M12 straight plug, coding: Y SPEEDCON / IP67, on free conductor end, cable length: 20
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
