Disponibile Prodotto più richiesto
NBC-MSD/20,5-937/FSD SCO
NBC-MSD/20,5-937/FSD SCO 1423139 PHOENIX CONTACT Network Cable NBC-MSD/20,5-937/FSD SCO 1423139
$0.00USD
3192 in magazzino
Specifiche chiave
EAN:Four trillion fifty five billion six hundred twenty six million three hundred twenty six thousand one hundred ninety one
(Cavo):No dangerous substances above the thresholds
Ordine chiave:One million four hundred twenty three thousand one hundred thirty nine
(Misure):60 V DC
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN | Four trillion fifty five billion six hundred twenty six million three hundred twenty six thousand one hundred ninety one |
| (Cavo) | No dangerous substances above the thresholds |
| Ordine chiave | One million four hundred twenty three thousand one hundred thirty nine |
| (Misure) | 60 V DC |
| Vendita chiave | BF1CJI - |
| Unità di imballaggio | 1 pcs |
| (Dati generali) | Die-cast zinc, nickel-Connection by screw) |
| Paese di origine | PL (Poland) |
| ETIM 7.0 (eCl@ss) | EC001262 |
| RoHS Cina (cavo) | Space of time for the intended use: unlimited = FEUP-e |
| Colore (Dati generali) | black |
| Numero tariffario tariffario | Eighty five million four hundred forty four thousand two hundred ninety |
| eCl@ss 7.0 (Valutazioni) | Twenty seven million sixty thousand three hundred eight |
| eCl@ss 9.0 (Valutazioni) | Twenty seven million sixty thousand three hundred eight |
| Peso (Dati generali) | 10 g ±5 g |
| Codifica (dati generali) | D (Data) |
| Schermato (Dati generali) | yes |
| (Valori nominali prevalenza 1) | Die-cast zinc, nickel-Connection by screw) |
| Aumento della categoria (Misure) | II |
| Dimensionamento della tensione (misure) | 48 V AC |
| Numero di poli (Misure) | Four |
| Grado di inquinamento (Misure) | Three |
| Colore (Valori nominali testa 1) | black |
| Cicli di spina (Dati generali) | ≥ 100 (Quantity 500 socket anti Phoenix Contact) |
| Lunghezza del cavo (dati commerciali) | 20,5 m |
| Peso (Valori nominali prevalenza 1) | 10 g ±5 g |
| (Standard e specifiche) | -25 °C ... 70 °C (cable, available mobile) |
| Tipo/categoria del segnale (Misure) | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Codifica (Valori nominali testa 1) | D (Data) |
| Schermato (Valori nominali prevalenza 1) | yes |
| Coppia di serraggio (dati generali) | 0.4 Nm |
| Peso unitario (escluso l'imballaggio) | 1.331,700 g |
| Intestazione di costruzione (Dati generali) | Connector straight M12 SPEEDCON / IP65 |
| Dimensionamento attuale a 40 °C (Misure) | 4 To |
| Norme/specifiche (Misure) | Plug-in connector M12 to IEC 61076-2-101 |
| Resistenza di isolamento (dati generali) | ≥ 100 MΩ |
| Materiale (componenti) (Dati generali) | CuSn (Contact) |
| Cicli di spina (Valori di prevalenza nominale 1) | ≥ 100 (Quantity 500 socket anti Phoenix Contact) |
| Nome della norma (Valori nominali 2 capi) | Plug-in connector M12 |
| Schermatura (standard e specifiche) | Polyester film with lined aluminum, mesh of copper wires tinned |
| Temperatura ambiente (servizio) (Dati generali) | -40 °C ... 90 °C |
| Oscuramento dello schermo (standard e specifiche) | 60 dB (up to 1 000 MHz) |
| Coppia di serraggio (Valori nominali testa 1) | 0.4 Nm |
| Attenuazione (standard e specifiche) | 1.5 dB (1 MHz) |
| Testata di costruzione (Valori nominali testa 1) | Female straight M12 SPEEDCON / IP65 |
| Cablaggio totale (standard e specifiche) | Fours star |
| Driver di colori (standard e specifiche) | the blue-white, orange-yellow |
| Impedenza propria (standard e specifiche) | 100 Ω ±5 Ω (f = 100 MHz) |
| Segnali di velocità (Norme e specifiche) | 0,75 c |
| Tipo di cavo (standard e specifiche) | Railway applications PROFINET |
| Resistenza di isolamento (Valori nominali prevalenza 1) | ≥ 100 MΩ |
| Materiale (componenti) (Valori prevalenza nominale 1) | CuSn (Contact) |
| Numero di poli (faccia della spina) (Dati generali) | Four |
| Resistenza all'olio (standard e specifiche) | according to en 60684-2, 72 h at 100 °C, IRM 902 |
| Altri resistori (standard e specifiche) | resistant to fuel according to en 60684-2, 72 h h 100 °C IRM 903 |
| Resistenza alla fiamma (standard e specifiche) | according to en 60332-1-2 |
| Cavo di segnale AWG (standard e specifiche) | Twenty two |
| Rivestimento esterno, colore (standard e specifiche) | black |
| Sezione del conducente (Norme e specifiche) | 4x 0,34 mm2 |
| Norme/specifiche (Valori nominali 2 teste) | IEC 61076-2-101 |
| Assenza di alogeni (Norme e specifiche) | according to en 50267-2-1 |
| Impedenza di trasferimento (standard e specifiche) | < 13,00 mΩ/m (f = 1 MHz) |
| Materiale conduttivo (standard e specifiche) | Conductor Cu tinned |
| Densità dei gas di combustione (Norme e specifiche) | IN 61034-2 |
| Tensione nominale del cavo (standard e specifiche) | 125 V |
| Temperatura ambiente (servizio) (Valori prevalenza nominale 1) | -40 °C ... 90 °C |
| Peso del cavo (standard e specifiche) | 71 kg/km |
| Capacità della linea (standard e specifiche) | 44 nF/km (conductor-conductor) |
| Tipo/categoria del segnale (standard e specifiche) | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Costruzione del cavo (Norme e specifiche) | 1x4xAWG22/7; SF/TQ |
| Impedenza della linea (Norme e specifiche) | 100 Ω ±15 Ω (f = 0.5 MHz ... 3 MHz) |
| Resistenza di isolamento (standard e specifiche) | ≥ 5 GΩ*km |
| Rivestimento esterno, materiale (standard e specifiche) | PE-X |
| Numero di poli (faccia della spina) (Valori testa nominale 1) | Four |
| Tempo di transito dei segnali (Norme e specifiche) | 4,4 ns/m |
| Tipo di cavo (abbreviazione) (Standard e specifiche) | Nine hundred thirty nine |
| Diametro esterno del cavo D (Norme e specifiche) | 6.6 mm ±0.2 mm |
| Spessore della parete esterna (standard e specifiche) | 1 mm |
| Attenuazione del ritorno (RL) (Norme e specifiche) | 25 dB (1 MHz) |
| Temperatura ambiente (servizio) (Standard e specifiche) | -40 °C ... 85 °C (cable, fixed) |
| Resistenza del conduttore (Norme e specifiche) | ≤ For 54.4 Ω/km |
| La resistenza alla trazione del GRP (standard e specifiche) | ≤ 60 N (short-term) |
| Materiale Conduttore di isolamento (Norme e specifiche) | PE cell |
| Tensione di prova Conduttore/Schermo (Norme e specifiche) | 1000 V AC (50 Hz, 1 min) |
| Tensione di prova Conduttore/Conduttore (Norme e specifiche) | 1000 V AC (50 Hz, 1 min) |
| Attenuazione paradiafonica (NEXT) (Norme e specifiche) | 76 dB (1 MHz) |
| Classe di infiammabilità secondo UL 94 (Valori nominali 2 testa) | V0 |
| Protezione antincendio nei veicoli su rotaia (Norme e specifiche) | BS 6853 (internal Cable Ia, Ib, II / external cable Ia, Ib, II) |
| Costruzione del cavo di segnale del driver (standard e specifiche) | 7x 0.25 mm |
| Diametro dei conduttori, isolamento compreso (Norme e specifiche) | 1.4 mm ±0.1 mm |
| Raggio minimo di curvatura, posizionato in modo fisso (Norme e specifiche) | 5 x D |
| Raggio minimo di curvatura, posizionato in modo flessibile (Norme e specifiche) | 6 x D |
| Attenuazione paradiafonica con potenza numerata (PSNEXT) (Norme e specifiche) | 73 dB (with 1 MHz) |
Descrizione del prodotto

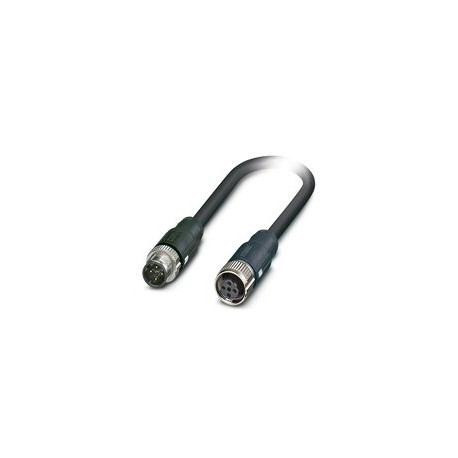

Network cable, PROFINET CAT5 (100 Mbit/s), 4-pin halogen-free, shielded, straight male M12, coding: D SPEEDCON / IP65, on straight socket M12, coding: D SPEEDCON / IP65, cable length: 20.5 m, Tested a
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Network Cable, PROFINET CAT5 (100 MBit/s), 4-pole, PE-X halogen-free, black, shielded, Plug straight M12 SPEEDCON / IP65, coding: D, Female straight M12 SPEEDCON / IP65, coding: D, cable length: 20,5 m, Article tested according to customer specification/application railway
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
