NBC-MSD/ 2,9-939/R4AQ SCO RAIL

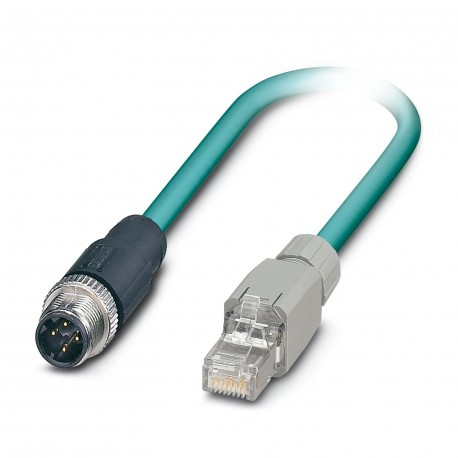

NBC-MSD/ 2,9-939/R4AQ SCO RAIL 1081328 PHOENIX CONTACT Network cable, PROFINET CAT5 (100 Mbps), 4-position, ..
$0.00USD
3207 in magazzino
Specifiche chiave
Codice GTIN:4055626809946
Chiave d'ordine:1081328
(Disegni):
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626809946 |
| Chiave d'ordine | 1081328 |
| (Disegni) | |
| Unità di imballaggio | 1 |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | 60 V DC |
| Nota (condizioni ambientali) | The cable is 100% electrically tested for continuity. |
| Lunghezza del cavo (Disegni) | 2.9 m |
| (Norme e regolamenti) | -25 °C ... 70 °C (cable, flexible installation) |
| eCl@ss 9.0 (Classificazioni) | 27060308 |
| Tensione nominale (condizioni ambientali) | 48 V AC |
| Materiale di contatto (condizioni ambientali) | CuSn |
| Schermatura (Norme e Regolamenti) | Aluminum-lined polyester foil, tinned copper braided shield |
| Tipo di cavo (Norme e regolamenti) | PROFINET railway applications |
| Attenuazione (Norme e Regolamenti) | 1.5 dB (with 1 MHz) |
| Norme/specifiche (dati generali) | M12 connector IEC 61076-2-101 |
| Colori dei fili (standard e regolamenti) | white-blue, orange-yellow |
| Peso del cavo (Norme e Regolamenti) | 71 kg/km |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Senza alogeni (Norme e regolamenti) | According to EN 50267-2-1 |
| Numero di posizioni (condizioni ambientali) | 4 |
| Velocità del segnale (Norme e Regolamenti) | 0.75 c |
| Torsione complessiva (Norme e Regolamenti) | Star quad |
| Categoria di sovratensione (condizioni ambientali) | II |
| Tipo/categoria del segnale (condizioni ambientali) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Capacità del cavo (Norme e Regolamenti) | 44 nF/km (core-core) |
| Durata del segnale (Norme e Regolamenti) | 4.4 ns/m |
| Norme/regolamenti (condizioni ambientali) | M12 connector IEC 61076-2-101 |
| Impedenza d'onda (Norme e Regolamenti) | 100 Ω ±5 Ω (f = 100 MHz) |
| Linea di segnale AWG (standard e normative) | 22 |
| Impedenza del cavo (Norme e Regolamenti) | 100 Ω ±15 Ω (f = 0.5 MHz ... 3 MHz) |
| Struttura dei cavi (Norme e Regolamenti) | 1x4xAWG22/7; SF/TQ |
| Corrente nominale a 40°C (condizioni ambientali) | 4 A |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 85 °C (M12 connector) |
| Resistenza alla fiamma (Norme e Regolamenti) | according to EN 60332-1-2 |
| Altre resistenze (Norme e Regolamenti) | Resistant to fuel according to EN 60684-2, 72 h at 100 °C, IRM 903 |
| Perdita di ritorno (RL) (Norme e regolamenti) | 25 dB (with 1 MHz) |
| Materiale del supporto del contatto (condizioni ambientali) | TPU GF |
| Materiale della superficie di contatto (condizioni ambientali) | Ni/Au |
| Resistenza all'olio (Norme e Regolamenti) | according to EN 60684-2, 72 h at 100 °C, IRM 902 |
| Materiale conduttore (Norme e Regolamenti) | Tin-plated Cu litz wires |
| Attenuazione dello scudo (Norme e Regolamenti) | 60 dB (up to 1000 MHz) |
| Resistenza di accoppiamento (Norme e Regolamenti) | < 13.00 mΩ/m (f = 1 MHz) |
| Resistenza del conduttore (Norme e Regolamenti) | ≤ 54.4 Ω/km |
| Tipo/categoria del segnale (Norme e regolamenti) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Resistenza alla trazione GRP (Norme e Regolamenti) | ≤ 60 N (temporary) |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 5 GΩ*km |
| Concentrazione dei fumi (Norme e Regolamenti) | EN 61034-2 |
| Guaina esterna, colore (Norme e Regolamenti) | black |
| Tensione nominale, cavo (Norme e Regolamenti) | 125 V |
| Spessore della guaina esterna (Norme e Regolamenti) | 1 mm |
| Guaina esterna, materiale (Norme e Regolamenti) | PE-X |
| Tensione di prova nucleo/nucleo (standard e normative) | 1000 V AC (50 Hz, 1 min.) |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 4x 0.34 mm² |
| Tensione di prova nucleo/schermo (standard e normative) | 1000 V AC (50 Hz, 1 min.) |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 939 |
| Diametro esterno del cavo D (Norme e Regolamenti) | 6.6 mm ±0.2 mm |
| Grado di infiammabilità secondo UL 94 (Dati generali) | V0 |
| Isolamento del conduttore materiale (Norme e Regolamenti) | Cell PE |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 85 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 7x 0.25 mm |
| Disegno dimensionaleConnettore RJ45 Push-Pull, IP67 (Disegni) | |
| Protezione antincendio nei veicoli ferroviari (Norme e Regolamenti) | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.4 mm ±0.1 mm |
| Schema elettricoAssegnazione dei pin del connettore RJ45 (Disegni) | |
| Attenuazione della diafonia prossimale (NEXT) (Norme e regolamenti) | 76 dB (with 1 MHz) |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 5 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 6 x D |
| Attenuazione della diafonia prossimale sommata in potenza (PSNEXT) (Norme e regolamenti) | 73 dB (with 1 MHz) |
Descrizione del prodotto
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole halogen-free, shielded, M12 straight connector, coding: D SPEEDCON / IP65, to RJ45 / IP67 straight connector, cable length: 2.9 m, Item tested accordi
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Dimensional drawingRJ45 Push-Pull connector, IP67
