NBC-MSD/ 1,25-939/FSD SCO

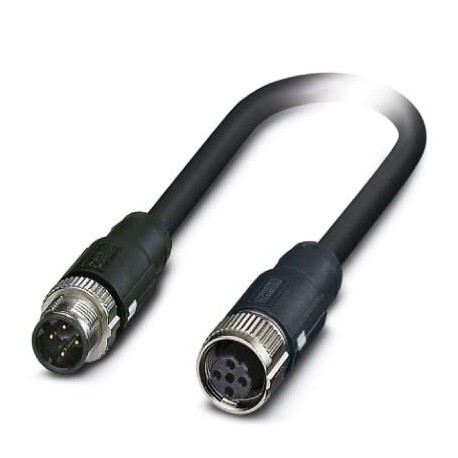

NBC-MSD/ 1,25-939/FSD SCO 1421775 PHOENIX CONTACT Network cable NBC-MSD/ 1,25-939/FSD SCO 1421775
$0.00USD
3100 in magazzino
Specifiche chiave
Codice GTIN:4055626280134
(Cavo):No hazardous substances above threshold values
Chiave d'ordine:1421775
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626280134 |
| (Cavo) | No hazardous substances above threshold values |
| Chiave d'ordine | 1421775 |
| Unità di imballaggio | 1 |
| (Dimensioni) | 60 V DC |
| (Dati generali) | Zinc die-cast, nickel-plated (Screw connection) |
| ETIM 7.0 (eCl@ss) | EC001262 |
| RoHS Cina (cavo) | Environmentally friendly use period: unlimited = EFUP-e |
| Colore (Dati generali) | black |
| Numero tariffario doganale | 85444290 |
| Codifica (Dati generali) | D (Data) |
| Coppia (dati generali) | 0.4 Nm |
| Peso (Dati generali) | 10 g ±5 g |
| Schermato (Dati generali) | yes |
| Tipo di testa (Dati generali) | Plug straight M12 SPEEDCON / IP65 |
| (Caratteristiche capo 1) | Zinc die-cast, nickel-plated (Screw connection) |
| Tensione nominale (dimensioni) | 48 V AC |
| (Norme e regolamenti) | -25 °C ... 70 °C (cable, flexible installation) |
| eCl@ss 7.0 (Classificazioni) | 27060308 |
| eCl@ss 9.0 (Classificazioni) | 27060308 |
| Colore (Caratteristiche testa 1) | black |
| Codifica (Caratteristiche testa 1) | D (Data) |
| Coppia (Caratteristiche testa 1) | 0.4 Nm |
| Peso (Caratteristiche testa 1) | 10 g ±5 g |
| Grado di inquinamento (Dimensioni) | 3 |
| Numero di posizioni (Dimensioni) | 4 |
| Categoria di sovratensione (Dimensioni) | II |
| Schermato (Caratteristiche testa 1) | yes |
| Tipo/categoria del segnale (dimensioni) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Tipo di testa (Caratteristiche testa 1) | Socket straight M12 SPEEDCON / IP65 |
| Norme/regolamenti (Dimensioni) | M12 connector IEC 61076-2-101 |
| Materiale (componente) (Dati generali) | CuSn (Contact) |
| Corrente nominale a 40°C (Dimensioni) | 4 A |
| Resistenza di isolamento (dati generali) | ≥ 100 MΩ |
| Lunghezza del cavo (dati commerciali chiave) | 1.2 m |
| Schermatura (Norme e Regolamenti) | Aluminum-lined polyester foil, tinned copper braided shield |
| Tipo di cavo (Norme e regolamenti) | PROFINET railway applications |
| Attenuazione (Norme e Regolamenti) | 1.5 dB (with 1 MHz) |
| Colori dei fili (standard e regolamenti) | white-blue, orange-yellow |
| Peso del cavo (Norme e Regolamenti) | 71 kg/km |
| Senza alogeni (Norme e regolamenti) | According to EN 50267-2-1 |
| Velocità del segnale (Norme e Regolamenti) | 0.75 c |
| Torsione complessiva (Norme e Regolamenti) | Star quad |
| Capacità del cavo (Norme e Regolamenti) | 44 nF/km (core-core) |
| Cicli di inserimento/estrazione (Dati generali) | ≥ 100 (Quantity: 500 with Phoenix Contact mating connector) |
| Durata del segnale (Norme e Regolamenti) | 4.4 ns/m |
| Impedenza d'onda (Norme e Regolamenti) | 100 Ω ±5 Ω (f = 100 MHz) |
| Linea di segnale AWG (standard e normative) | 22 |
| Impedenza del cavo (Norme e Regolamenti) | 100 Ω ±15 Ω (f = 0.5 MHz ... 3 MHz) |
| Struttura dei cavi (Norme e Regolamenti) | 1x4xAWG22/7; SF/TQ |
| Resistenza alla fiamma (Norme e Regolamenti) | according to EN 60332-1-2 |
| Altre resistenze (Norme e Regolamenti) | Resistant to fuel according to EN 60684-2, 72 h at 100 °C, IRM 903 |
| Perdita di ritorno (RL) (Norme e regolamenti) | 25 dB (with 1 MHz) |
| Materiale (componente) (Caratteristiche testa 1) | CuSn (Contact) |
| Resistenza all'olio (Norme e Regolamenti) | according to EN 60684-2, 72 h at 100 °C, IRM 902 |
| Designazione standard (Caratteristiche capo 2) | M12 connector |
| Temperatura ambiente (funzionamento) (Dati generali) | -40 °C ... 90 °C |
| Materiale conduttore (Norme e Regolamenti) | Tin-plated Cu litz wires |
| Resistenza di isolamento (Caratteristiche testa 1) | ≥ 100 MΩ |
| Attenuazione dello scudo (Norme e Regolamenti) | 60 dB (up to 1000 MHz) |
| Norme/regolamenti (Caratteristiche capo 2) | IEC 61076-2-101 |
| Resistenza di accoppiamento (Norme e Regolamenti) | < 13.00 mΩ/m (f = 1 MHz) |
| Resistenza del conduttore (Norme e Regolamenti) | ≤ 54.4 Ω/km |
| Tipo/categoria del segnale (Norme e regolamenti) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Resistenza alla trazione GRP (Norme e Regolamenti) | ≤ 60 N (temporary) |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 5 GΩ*km |
| Concentrazione dei fumi (Norme e Regolamenti) | EN 61034-2 |
| Guaina esterna, colore (Norme e Regolamenti) | black |
| Tensione nominale, cavo (Norme e Regolamenti) | 125 V |
| Spessore della guaina esterna (Norme e Regolamenti) | 1 mm |
| Guaina esterna, materiale (Norme e Regolamenti) | PE-X |
| Tensione di prova nucleo/nucleo (standard e normative) | 1000 V AC (50 Hz, 1 min.) |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 4x 0.34 mm² |
| Cicli di inserimento/estrazione (Caratteristiche capo 1) | ≥ 100 (Quantity: 500 with Phoenix Contact mating connector) |
| Tensione di prova nucleo/schermo (standard e normative) | 1000 V AC (50 Hz, 1 min.) |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 939 |
| Diametro esterno del cavo D (Norme e Regolamenti) | 6.6 mm ±0.2 mm |
| Numero di posizioni (schema del connettore pin) (Dati generali) | 4 |
| Temperatura ambiente (funzionamento) (Caratteristiche testa 1) | -40 °C ... 90 °C |
| Isolamento del conduttore materiale (Norme e Regolamenti) | Cell PE |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 85 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 7x 0.25 mm |
| Protezione antincendio nei veicoli ferroviari (Norme e Regolamenti) | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.4 mm ±0.1 mm |
| Grado di infiammabilità secondo UL 94 (Caratteristiche capo 2) | V0 |
| Attenuazione della diafonia prossimale (NEXT) (Norme e regolamenti) | 76 dB (with 1 MHz) |
| Numero di posizioni (schema del connettore pin) (Caratteristiche testa 1) | 4 |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 5 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 6 x D |
| Attenuazione della diafonia prossimale sommata in potenza (PSNEXT) (Norme e regolamenti) | 73 dB (with 1 MHz) |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Network cable, PROFINET CAT5 (100 Mbps), 4-position, PE-X halogen-free, black, shielded, Plug straight M12 SPEEDCON / IP65, coding: D, on Socket straight M12 SPEEDCON / IP65, coding: D, cable length: 1.2 m, Product tested according to customer specification/rail application
