Disponibile Prodotto più richiesto
NBC-M12MSD/ 8,0-93E/M12MSD

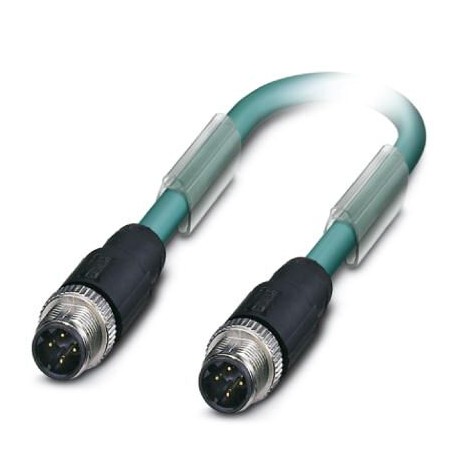

NBC-M12MSD/ 8,0-93E/M12MSD 1413935 PHOENIX CONTACT Network cable NBC-M12MSD/ 8,0-93E/M12MSD 1413935
$0.00USD
4792 in magazzino
Specifiche chiave
Codice GTIN:4055626012391
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1413935
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626012391 |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1413935 |
| Unità di imballaggio | 1 |
| (Dimensioni) | -5 °C ... 60 °C (cable, flexible installation) |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (cavo) | Lead 7439-92-1 |
| UNSPSC 13.2 (ETIM) | 31251501 |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | Ethernet CAT5 (TIA 568B:2001) |
| Tipo di testa (Dati generali) | Plug straight M12 |
| (Norme e regolamenti) | -20 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 5.1 (Classificazioni) | 27061800 |
| eCl@ss 6.0 (Classificazioni) | 27279200 |
| eCl@ss 7.0 (Classificazioni) | 27279218 |
| eCl@ss 8.0 (Classificazioni) | 27279218 |
| eCl@ss 9.0 (Classificazioni) | 27060311 |
| Tipo di testa (Caratteristiche testa 1) | Plug straight M12 |
| Tensione nominale (condizioni ambientali) | 48 V AC |
| Materiale di contatto (condizioni ambientali) | CuSn |
| Lunghezza del cavo (dati commerciali chiave) | 8 m |
| Schermatura (Norme e Regolamenti) | Aluminum-coated foil, tinned copper braided shield |
| Tipo di cavo (Norme e regolamenti) | PUR ETHERNET 2x2 FLEX |
| Attenuazione (Norme e Regolamenti) | 3.2 dB (with 1 MHz) |
| Colori dei fili (standard e regolamenti) | white/orange-orange, white/green-green |
| Peso del cavo (Norme e Regolamenti) | 42 kg/km |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Senza alogeni (Norme e regolamenti) | according to IEC 60754-1 |
| Numero di posizioni (condizioni ambientali) | 4 |
| Stile UL AWM (standard e regolamenti) | 20963 (80°C/30 V) |
| Torsione complessiva (Norme e Regolamenti) | Two pairs with two fillers to the core |
| Categoria di sovratensione (condizioni ambientali) | II |
| Tipo/categoria del segnale (condizioni ambientali) | Ethernet CAT5 (IEC 11801:2002) |
| Doppini intrecciati (Norme e Regolamenti) | 2 cores to the pair |
| Capacità del cavo (Norme e Regolamenti) | approx. 45 nF/km (at 1 kHz) |
| Durata del segnale (Norme e Regolamenti) | 5.3 ns/m |
| Impedenza d'onda (Norme e Regolamenti) | 100 Ω ±5 Ω (at 100 MHz) |
| Linea di segnale AWG (standard e normative) | 26 |
| Struttura dei cavi (Norme e Regolamenti) | 2x2xAWG26/7; SF/UTP |
| Resistenza del circuito (Norme e Regolamenti) | ≤ 290.00 Ω/km |
| Corrente nominale a 40°C (condizioni ambientali) | 4 A (Plug/socket in accordance with IEC 61076-2-101, cable technical data is to be observed) |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 60 °C (cable, fixed installation) |
| Resistenza alla fiamma (Norme e Regolamenti) | according to IEC 60332-1-2 |
| Perdita di ritorno (RL) (Norme e regolamenti) | 23 dB (at 4 МHz) |
| Materiale del supporto del contatto (condizioni ambientali) | PA 6.6 |
| Materiale della superficie di contatto (condizioni ambientali) | Ni/Au |
| Resistenza all'olio (Norme e Regolamenti) | according to EN 60811-2-1 |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Resistenza di accoppiamento (Norme e Regolamenti) | ≤ 100.00 mΩ/m (at 10 MHz) |
| Tipo/categoria del segnale (Norme e regolamenti) | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Resistenza alla trazione GRP (Norme e Regolamenti) | ≤ 80 N |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 500 MΩ*km |
| Guaina esterna, colore (Norme e Regolamenti) | water blue RAL 5021 |
| Tensione nominale, cavo (Norme e Regolamenti) | ≤ 100 V (Peak value, not for high-power applications) |
| Spessore della guaina esterna (Norme e Regolamenti) | 1.2 mm |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Tensione di prova nucleo/nucleo (standard e normative) | 700 V (50 Hz, 1 min.) |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 2x 2x 0.14 mm² |
| Copertura dello schermo ottico (Norme e Regolamenti) | 70 % |
| Norme/specifiche (Norme e regolamenti) | Electrical requirements EN 50288-2-2 |
| Tensione di prova nucleo/schermo (standard e normative) | 700 V (50 Hz, 1 min.) |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 93E |
| Diametro esterno del cavo D (Norme e Regolamenti) | 6.4 mm ±0.2 mm |
| Numero di posizioni (schema del connettore pin) (Dati generali) | 4 |
| Isolamento del conduttore materiale (Norme e Regolamenti) | Foamed PE |
| Breve descrizione alternativa del prodotto (Condizioni ambientali) | Ethernet cable |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 7x 0.16 mm |
| Temperatura ambiente (installazione) (Norme e Regolamenti) | -20 °C ... 80 °C |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 0.98 mm |
| Capacità di trasporto di corrente del cavo (Norme e Regolamenti) | 2 A (according to DIN VDE 0891-1) |
| Grado di infiammabilità secondo UL 94 (Caratteristiche capo 2) | V0 |
| Attenuazione della diafonia prossimale (NEXT) (Norme e regolamenti) | 65.3 dB (with 1 MHz) |
| Temperatura ambiente (stoccaggio/trasporto) (Norme e regolamenti) | -20 °C ... 80 °C |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 4 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 8 x D |
| Attenuazione della diafonia prossimale sommata in potenza (PSNEXT) (Norme e regolamenti) | 62.3 dB (with 1 MHz) |
Descrizione del prodotto
Network cable, CAT5 Ethernet, CAT5 Ethernet, 4-pole, shielded, M12 straight connector, encoding: D, a M12 straight connector, encoding: D, cable length: 8 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Network cable, Ethernet CAT5, Ethernet CAT5, 4-position, shielded, Plug straight M12, on Plug straight M12, cable length: 8 m
