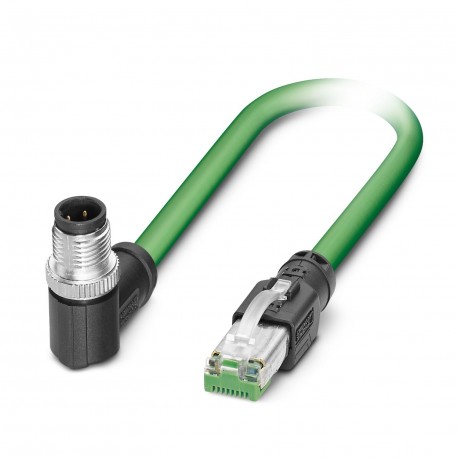

NBC-M12MRD/50,0-93C/R4AC
NBC-M12MRD/50,0-93C/R4AC 1105802 PHOENIX CONTACT Network cable, PUR/FRNC halogen-free, green RAL 6018, shiel..
$0.00USD
4965 in magazzino
Specifiche chiave
:EtherCAT® CAT5 (IEC 11801), 100 Mbps
Tipo:Plug angled M12 / IP67
Generale:This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 10.1 Cord Sets for Balanced Cabling
Materiale:CuSn (Contact)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EtherCAT® CAT5 (IEC 11801), 100 Mbps | |
| Tipo | Plug angled M12 / IP67 |
| Generale | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 10.1 Cord Sets for Balanced Cabling |
| Materiale | CuSn (Contact) |
| schermato | yes |
| Sistema di autobus | PROFINET |
| Tipo di cavo | PROFINET drag chain CAT5 [93C] |
| Applicazione | Standard |
| Tipo di codifica | D (Data) |
| Tipo di sensore | PROFINET |
| Lunghezza del cavo | 50 m |
| Peso del cavo | 61 kg/km |
| Senza alogeni | yes |
| Colore della maniglia | black |
| Tipo di prodotto | Data cable preassembled |
| Velocità del segnale | 0.66 c |
| Colpo di scena generale | Star quad |
| Tempo di esecuzione del segnale | 5.3 ns/m |
| Visualizzazione dello stato | no |
| Impedenza d'onda | 100 Ω ±15 Ω (at 1 ... 100 MHz) |
| Linea di segnale AWG | 22 |
| Resistenza del loop | ≤ 120.00 Ω/km |
| Resistenza alla fiamma | according to IEC 60332-1-2 |
| Altra resistenza | UV resistant |
| Resistenza alla trazione | ≤ 150 N |
| Resistenza all'olio | in accordance with DIN EN 60811-2-1 |
| Coppia di serraggio | 0.4 Nm |
| Materiale conduttore | Tin-plated Cu litz wires |
| Corrente nominale IN | 1 A |
| Tensione nominale UN | 48 V AC |
| Attenuazione dello scudo | 2.1 dB (with 1 MHz) |
| Filo singolo, colore | white, yellow, blue, orange |
| Proprietà speciali | Electrical properties in accordance with EN 50288-2-2 |
| Struttura del conduttore | 1x4xAWG22/7, SF/TQ |
| Resistenza di accoppiamento | ≤ 20.00 mΩ/m (at 10 MHz) |
| Grado di inquinamento | 2 |
| Disegno dimensionale | |
| Numero di posizioni | 4 |
| Mezzo di trasmissione | Copper |
| Grado di protezione | IP67 |
| Categoria di sovratensione | I |
| Tipo/categoria del segnale | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Designazione standard | M12 connector |
| Resistenza di isolamento | ≥ 100 MΩ |
| Guaina esterna, colore | green RAL 6018 |
| Tensione nominale, cavo | 600 V (UL rating) |
| Guaina esterna, materiale | PUR |
| Visualizzazione dello stato presente | No |
| Tensione di prova Nucleo/Nucleo | 2000 V (50 Hz, 1 min.) |
| Sezione trasversale del conduttore | 4x 0.34 mm² |
| Diametro esterno del cavo | 6.50 mm ±0.2 mm |
| Copertura dello schermo ottico | 85 % |
| Spessore, guaina esterna | approx. 0.90 mm |
| Materiale di isolamento del filo | PE |
| Standard/specifiche | IEC 61076-2-101 |
| Tensione di prova Nucleo/Schermo | 2000.00 V (50 Hz, 1 min.) |
| Cicli di inserimento/ritiro | ≥ 100 |
| Diametro del filo incluso isolamento | 1.5 mm |
| Temperatura ambiente (funzionamento) | -25 °C ... 90 °C |
| Linea di segnale della struttura del conduttore | 7x 0.25 mm |
| Capacità di carico dinamico (flessione) | Max. bending cycles: 3000000, Bending radius: 100 mm, Traversing path: 10 m, Traversing rate: 4 m/s, Acceleration: 4 m/s² |
| Capacità di carico dinamico (torsione) | Torsion: ±30 °/m |
| Temperatura ambiente (installazione) | -20 °C ... 60 °C |
| Attenuazione della diafonia prossimale (NEXT) | 80 dB (with 1 MHz) |
| Grado di infiammabilità secondo UL 94 | V2 |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Raggio minimo di curvatura, installazione fissa | 5 x D |
| Raggio di curvatura minimo, installazione fissa | 33 mm |
| Raggio di curvatura minimo, installazione flessibile | 7.5 x D |
| Raggio di curvatura minimo, installazione mobile | 49 mm |
Descrizione del prodotto
Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-pole, shielded (Advanced Shielding Technology), M12 angled connector, coding: D / IP67, to RJ45 / IP20 straight connector, cab
