NBC-M12MRD/ 0,5-93P/R4AQ
NBC-M12MRD/ 0,5-93P/R4AQ 1417979 PHOENIX CONTACT Assembled Ethernet cable, CAT5e, shielded, 2-pair, 26 AWG s..
$0.00USD
3220 in magazzino
Specifiche chiave
Codice GTIN:4055626200460
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1417979
(Disegni):
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626200460 |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1417979 |
| (Disegni) | |
| Unità di imballaggio | 1 |
| (Dimensioni) | -5 °C ... 50 °C (cable, flexible installation) |
| (Dati generali) | Zinc die-cast, nickel-plated (Screw connection) |
| ETIM 5.0 (eCl@ss) | EC000830 |
| ETIM 6.0 (eCl@ss) | EC000830 |
| ETIM 7.0 (eCl@ss) | EC003249 |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (cavo) | |
| UNSPSC 13.2 (ETIM) | 26121604 |
| UNSPSC 18.0 (ETIM) | 26121604 |
| UNSPSC 19.0 (ETIM) | 26121604 |
| UNSPSC 20.0 (ETIM) | 26121604 |
| UNSPSC 21.0 (ETIM) | 26121604 |
| Colore (Dati generali) | black |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | 60 V DC |
| Coppia (dati generali) | 0.4 Nm |
| Tipo di testa (Dati generali) | Plug angled M12 / IP67 |
| (Caratteristiche capo 1) | PA GF (Housing) |
| Lunghezza del cavo (Disegni) | 0.5 m |
| (Norme e regolamenti) | ≤ 450 V DC |
| eCl@ss 4.0 (Classificazioni) | 24010400 |
| eCl@ss 4.1 (Classificazioni) | 24010400 |
| eCl@ss 5.0 (Classificazioni) | 19030300 |
| eCl@ss 5.1 (Classificazioni) | 19030300 |
| eCl@ss 6.0 (Classificazioni) | 27061800 |
| eCl@ss 7.0 (Classificazioni) | 27061801 |
| eCl@ss 8.0 (Classificazioni) | 27061801 |
| eCl@ss 9.0 (Classificazioni) | 27061801 |
| Colore (Caratteristiche testa 1) | black |
| Tipo di testa (Caratteristiche testa 1) | Plug straight RJ45 Push Pull / IP67 |
| Tensione nominale (condizioni ambientali) | 48 V AC |
| Materiale (componente) (Dati generali) | CuZn (Contact) |
| Resistenza di isolamento (dati generali) | ≥ 100 MΩ |
| Materiale di contatto (condizioni ambientali) | CuSn |
| Materiale dell'alloggiamento (condizioni ambientali) | Plastic |
| Schermatura (Norme e Regolamenti) | Tinned copper braided shield |
| Tipo di cavo (Norme e regolamenti) | Ethernet |
| Colori dei fili (standard e regolamenti) | white/orange-orange, white/green-green |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Numero di posizioni (condizioni ambientali) | 4 |
| Velocità del segnale (Norme e Regolamenti) | 0.6 c |
| Stile UL AWM (standard e regolamenti) | 2654 (90 °C / 300 V) |
| Torsione complessiva (Norme e Regolamenti) | Two pairs with two fillers to the core |
| Tipo/categoria del segnale (condizioni ambientali) | Ethernet CAT5 (IEC 11801:2002) |
| Doppini intrecciati (Norme e Regolamenti) | 2 cores to the pair |
| Cicli di inserimento/estrazione (Dati generali) | ≥ 100 |
| Durata del segnale (Norme e Regolamenti) | 0.4 ns/m |
| Norme/regolamenti (condizioni ambientali) | M12 connector IEC 61076-2-101 |
| Impedenza d'onda (Norme e Regolamenti) | 100 Ω ±5 % (at 100 MHz) |
| Linea di segnale AWG (standard e normative) | 26 |
| Struttura dei cavi (Norme e Regolamenti) | 2x2xAWG26/7; SF/UTP |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 85 °C (M12 connector) |
| Resistenza alla fiamma (Norme e Regolamenti) | According to VW-1 |
| Altre resistenze (Norme e Regolamenti) | Resistant to cleaning agents/disinfectants According to ECOLAB F&E/P3-E No. 40-1 |
| Materiale del supporto del contatto (condizioni ambientali) | TPU GF |
| Materiale della superficie di contatto (condizioni ambientali) | Ni/Au |
| Materiale (componente) (Caratteristiche testa 1) | CuSn (Contact) |
| Resistenza all'olio (Norme e Regolamenti) | in accordance with DIN EN 60811-2-1 |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Attenuazione dello scudo (Norme e Regolamenti) | 32 dB (up to 100 MHz) |
| Capacità di lavoro (Norme e Regolamenti) | < 56 nF |
| Resistenza del conduttore (Norme e Regolamenti) | ≤ 140 Ω/km |
| Tipo/categoria del segnale (Norme e regolamenti) | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Resistenza alla trazione GRP (Norme e Regolamenti) | ≤ 40 N |
| Resistenza di isolamento (Norme e Regolamenti) | > 5 GΩ*km |
| Norme/specifiche (Caratteristiche capo 2) | M12 connector IEC 61076-2-101 |
| Guaina esterna, colore (Norme e Regolamenti) | water blue RAL 5021 |
| Tensione nominale, cavo (Norme e Regolamenti) | ≤ 300 V AC |
| Spessore della guaina esterna (Norme e Regolamenti) | ≥ 1 mm |
| Guaina esterna, materiale (Norme e Regolamenti) | PVC |
| Tensione di prova nucleo/nucleo (standard e normative) | 2500 V DC |
| Tipo di schermatura di coppia (Norme e Regolamenti) | Aluminum-lined polyester foil |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 2x 2x 0.14 mm² |
| Copertura dello schermo ottico (Norme e Regolamenti) | 85 % |
| Cicli di inserimento/estrazione (Caratteristiche capo 1) | ≥ 750 |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 93P |
| Diametro esterno del cavo D (Norme e Regolamenti) | 6.4 mm ±0.2 mm |
| Numero di posizioni (schema del connettore pin) (Dati generali) | 4 |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PP |
| Breve descrizione alternativa del prodotto (Condizioni ambientali) | Ethernet cable |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 90 °C |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 7x 0.16 mm |
| Disegno dimensionaleConnettore RJ45 Push-Pull, IP67 (Disegni) | |
| Temperatura ambiente (installazione) (Norme e Regolamenti) | 0 °C ... 50 °C |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 0.98 mm ±0.05 mm |
| Grado di infiammabilità secondo UL 94 (Caratteristiche capo 2) | V2 |
| Numero di posizioni (schema del connettore pin) (Caratteristiche testa 1) | 4 (8) |
| Raggio di curvatura minimo, installazione mobile (Norme e Regolamenti) | 25 mm |
| Schema elettricoAssegnazione dei pinConnettore maschio M12, 4 pos., codifica D, lato maschio (Disegni) |
Descrizione del prodotto

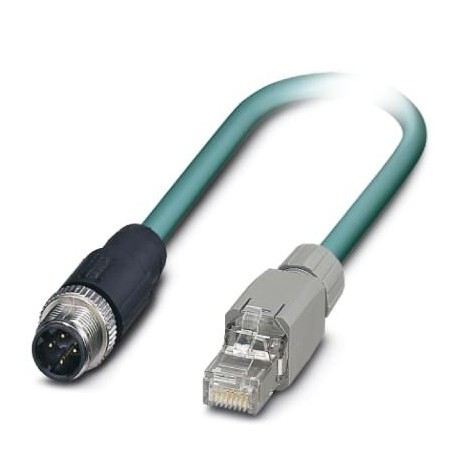

Ready-made Ethernet cable, CAT5e, shielded, 2 pairs, flexible AWG 26 (7 wires), RAL 5021 (aqua blue), M12 male to RJ45/IP20 male connector, line, length 0.5 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Dimensional drawingRJ45 Push-Pull connector, IP67
