MVSTBW 2,5/ 4-ST-5,08 BD:14-17

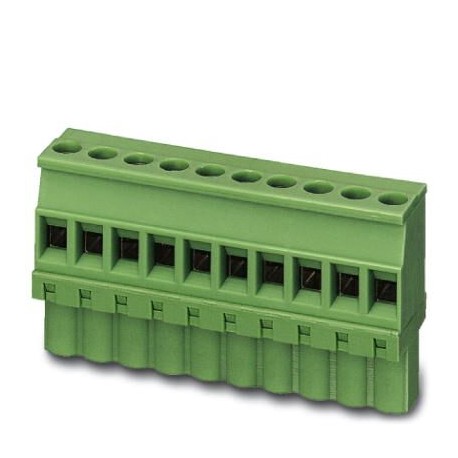

MVSTBW 2,5/ 4-ST-5,08 BD:14-17 1020154 PHOENIX CONTACT Printed-circuit board connector MVSTBW 2,5/ 4-ST-5,08..
$0.00USD
4103 in magazzino
Specifiche chiave
Codice GTIN:4055626507927
Chiave d'ordine:1020154
(Disegni):
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626507927 |
| Chiave d'ordine | 1020154 |
| (Disegni) | |
| Unità di imballaggio | 1 |
| Pitch (Disegni) | 5.08 mm |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| Numero tariffario doganale | 85366990 |
| (Condizioni ambientali) | Test passed |
| Risultato (test di estrazione) | Test passed |
| Sistema plug-in (Disegni) | CLASSIC COMBICON |
| Nota (capacità di connessione) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo di contatto (Disegni) | Female connector |
| Numero di livelli (Disegni) | 1 |
| Metodo di collegamento (Disegni) | Screw connection with tension sleeve |
| Nota (Informazioni sulla confezione) | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Gamma di articoli (Disegni) | MVSTBW 2,5/..-ST |
| eCl@ss 4.0 (Classificazioni) | 27260700 |
| eCl@ss 4.1 (Classificazioni) | 27260700 |
| eCl@ss 5.0 (Classificazioni) | 27260700 |
| eCl@ss 5.1 (Classificazioni) | 27260700 |
| eCl@ss 6.0 (Classificazioni) | 27260700 |
| eCl@ss 7.0 (Classificazioni) | 27440309 |
| eCl@ss 8.0 (Classificazioni) | 27440309 |
| eCl@ss 9.0 (Classificazioni) | 27440309 |
| Numero di cicli (test di estrazione) | 25 |
| Specifiche (test di estrazione) | IEC 60512-15-1:2008-05 |
| Tensione nominale (Proprietà dell'articolo) | 320 V |
| Numero di posizioni (Disegni) | 4 |
| Coppia (parametri elettrici) | 0.5 Nm ... 0.6 Nm |
| Numero di potenziali (Disegni) | 4 |
| Passo (Dati sui materiali - alloggiamento) | 5.08 mm |
| Tensione nominale (proprietà dell'articolo) | 250 V |
| Prova dimensionale (Pull-out test) | Test passed IEC 60512-1-2:2002-02 |
| Testa della vite di guida (disegni) | Slotted (L) |
| Numero di connessioni (Disegni) | 4 |
| Corrente nominale (Proprietà dell'articolo) | 12 A |
| collegabile (parametri elettrici) | Yes |
| Sollecitazione da freddo (Test di durabilità (B)) | -40 °C/2 h |
| Specifiche (Test climatici (D)) | IEC 61984:2008-10 |
| Specifiche di prova (prova di estrazione) | IEC 61984 |
| Esame visivo (test di estrazione) | Test passed IEC 60512-1-1:2002-02 |
| Forza di prova per posizione (prova di estrazione) | 33 N |
| (Metodo di terminazione e connessione) | 2.5 mm² / flexible / > 50 N |
| Breve descrizione dell'articolo (Disegni) | Printed-circuit board connector |
| Specifica (Test di durata (B)) | ISO 6988:1985-02 |
| Specifica (Prove meccaniche (A)) | IEC 60512-9-1:2010-03 |
| Dimensione a (Dati sui materiali - alloggiamento) | 15.24 mm |
| Resistenza alla marcatura (prova di estrazione) | Test passed IEC 60068-2-70:1995-12 |
| Sollecitazione termica (Test di durabilità (B)) | 100 °C/168 h |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 20.32 mm |
| Materiale di contatto (capacità di connessione) | Cu alloy |
| Altezza [ h ] (Dati materiale - alloggiamento) | 26 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 12.5 mm |
| Tensione nominale (II/2) (Proprietà dell'articolo) | 630 V |
| Sollecitazioni corrosive (Test di durabilità (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Colore dell'alloggiamento (Dati sul materiale - contatto) | green (6021) |
| Polarizzazione e codifica (test di pull-out) | Test passed IEC 60512-13-5:2006-02 |
| Tensione nominale (III/2) (Proprietà dell'articolo) | 320 V |
| Lunghezza di spelatura (parametri elettrici) | 7 mm |
| (Test ambientali e di durabilità (E)) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Metodo di connessione (parametri elettrici) | Screw connection with tension sleeve |
| Resistenza di contatto R1 (Prove meccaniche (A)) | 2.6 mΩ |
| Resistenza di contatto R2 (Prove meccaniche (A)) | 2.6 mΩ |
| Tensione di sovratensione nominale (II/2) (Proprietà dell'articolo) | 4 kV |
| Disegno dimensionale (Dati sui materiali - alloggiamento) | |
| Materiale isolante (Dati sul materiale - contatto) | PA |
| Tensione di sovratensione nominale (III/2) (Proprietà dell'articolo) | 4 kV |
| Tensione di sovratensione nominale (III/3) (Proprietà dell'articolo) | 4 kV |
| Caratteristiche della superficie (capacità di connessione) | hot-dip tin-plated |
| Tipo di imballaggio (Dimensioni del prodotto) | packed in cardboard |
| Pezzi per confezione (Dimensioni del prodotto) | 50 |
| Prova di estrazione (metodo di terminazione e connessione) | IEC 60999-1:1999-11 |
| Cicli di inserimento/estrazione (Prove meccaniche (A)) | 25 |
| Forza di estrazione per posizione circa (test di estrazione) | 6 N |
| RoHS Cina (Test ambientali e di durata (E)) | Environmentally Friendly Use Period = 50 years |
| Forza di inserimento per posizione circa (test di estrazione) | 8 N |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | I |
| REACh SVHC (Test ambientali e di durabilità (E)) | Lead 7439-92-1 |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 600 |
| Sezione trasversale del conduttore solido (parametri elettrici) | 0.2 mm² ... 2.5 mm² |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 26 mm |
| Specifiche (distanze di isolamento in aria e distanze superficiali) | IEC 61984 |
| Specifiche (prove meccaniche secondo la norma) | IEC 60664-1:2007-04 |
| Unità di imballaggio denominate (Dimensioni del prodotto) | Pcs. |
| Sezione trasversale del conduttore flessibile (parametri elettrici) | 0.2 mm² ... 2.5 mm² |
| Tensione di tenuta alla frequenza di rete (Test di durata (B)) | 2.21 kV |
| Tensione di tenuta alla frequenza di rete (Prove meccaniche (A)) | 2.21 kV |
| Risultato, grado di protezione, codice IP (Test climatici (D)) | Finger safety with IP20 test finger |
| Sezione trasversale del conduttore AWG / kcmil (parametri elettrici) | 24 ... 12 |
| Temperatura ambiente (assemblaggio) (Informazioni generali sul prodotto) | -5 °C ... 100 °C |
| Area di contatto della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Temperatura ambiente (funzionamento) (Informazioni generali sul prodotto) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tensione di tenuta all'impulso a livello del mare (Test di durata (B)) | 4.8 kV |
| Tensione di tenuta all'impulso a livello del mare (Prove meccaniche (A)) | 4.8 kV |
| Prova di danneggiamento e allentamento del conduttore (condizioni ambientali) | IEC 60999-1:1999-11 |
| Punto terminale della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Specifiche di prova (capacità di carico di corrente / curve di derating) | IEC 61984 |
| 2 conduttori con la stessa sezione trasversale, solidi (parametri elettrici) | 0.2 mm² ... 1 mm² |
| Resistenza di isolamento, posizioni adiacenti (Prove meccaniche (A)) | > 0.2 TΩ |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni generali sul prodotto) | -40 °C ... 70 °C |
| 2 conduttori con la stessa sezione trasversale, flessibili (parametri elettrici) | 0.2 mm² ... 1.5 mm² |
| DiagramType: MVSTBW 2,5/..-ST-5,08 con MDSTB 2,5/..-G-5,08 (Disegni) | |
| DiagramType: MVSTB(R/W) 2,5/...-ST con MDSTBV 2,5/...-G-5,08 (Disegni) | |
| DiagramType: MVSTB(R/W) 2,5/...-ST con MDSTBVA 2,5/...-G-5,08 (Disegni) | |
| Distanze di isolamento e superficiali (prove meccaniche secondo la norma) | IEC 60664-1:2007-04 |
| DiagramType: MVSTB(R/W) 2,5/...-ST-5,08 con MDSTBW 2,5/...-G-5,08 (Disegni) | |
| Valore minimo della distanza di fuga (II/2) (Prove meccaniche secondo norma) | 3.2 mm |
| Valore minimo della distanza di fuga (III/2) (Prove meccaniche secondo norma) | 3 mm |
| Valore minimo della distanza di fuga (III/3) (Prove meccaniche secondo norma) | 3.2 mm |
| Forza di estrazione per posizione circa (capacità di carico di corrente / curve di derating) | 6 N |
| Forza di inserimento per pos. circa (capacità di carico di corrente / curve di derating) | 8 N |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 (Dati sui materiali - contatto) | 850 |
| Distanza minima - campo disomogeneo (II/2) (Prove meccaniche secondo norma) | 3 mm |
| Distanza minima - campo disomogeneo (III/2) (Prove meccaniche secondo norma) | 3 mm |
| Distanza minima - campo disomogeneo (III/3) (Prove meccaniche secondo norma) | 3 mm |
| Requisiti del portacontatti nell'inserto >20 N (capacità di carico di corrente / curve di derating) | Test passed |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 (Dati sul materiale - contatto) | 775 |
| Polarizzazione quando richiesta inserita >20 N (capacità di carico di corrente / curve di derating) | Test passed |
| Sezione trasversale del conduttore / tipo di conduttore / forza di trazione (metodo di terminazione e connessione) | 0.2 mm² / solid / > 10 N |
| Sezione trasversale del conduttore, flessibile, con ghiera, con manicotto in plastica (parametri elettrici) | 0.25 mm² ... 2.5 mm² |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 (Dati sul materiale - contatto) | 125 °C |
| Sezione trasversale del conduttore flessibile, con ghiera senza manicotto in plastica (parametri elettrici) | 0.25 mm² ... 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza guaina in plastica (parametri elettrici) | 0.25 mm² ... 1 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica (Parametri elettrici) | 0.5 mm² ... 1.5 mm² |
Descrizione del prodotto
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of potentials: 4,
