MTKD-S-CU/E-CU

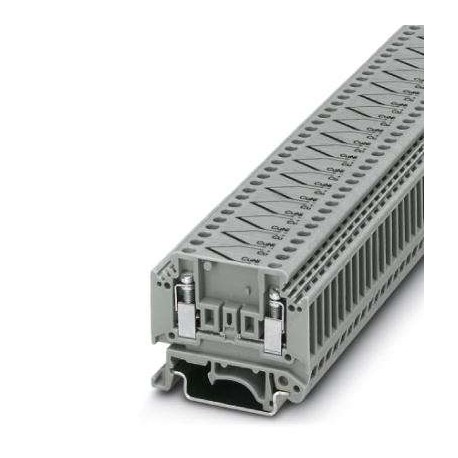

MTKD-S-CU/E-CU 3100101 PHOENIX CONTACT Thermoelectric voltage terminal block pair
$10.58USD
985 in magazzino
Specifiche chiave
Codice GTIN:4017918092511
Chiave d'ordine:3100101
Pagina del catalogo:Page 496 (C-1-2017)
Unità di imballaggio:50 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918092511 |
| Chiave d'ordine | 3100101 |
| Pagina del catalogo | Page 496 (C-1-2017) |
| Unità di imballaggio | 50 pc |
| Larghezza (generale) | 10.4 mm |
| Lunghezza (generale) | 46.2 mm |
| Paese di origine | PL (Poland) |
| (Dati di connessione) | IEC 60947-7-1 |
| Numero tariffario doganale | 85369010 |
| Altezza NS 32 (Generale) | 44.9 mm |
| Larghezza della copertura terminale (generale) | 1 mm |
| Altezza NS 35/15 (Generale) | 47.4 mm |
| Filettatura della vite (dimensioni) | M3 |
| Altezza NS 35/7,5 (Generale) | 39.9 mm |
| Colore (dati commerciali chiave) | gray |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Lunghezza di spogliatura (dimensioni) | 7 mm |
| Metodo di collegamento (Dimensioni) | Screw connection |
| Potenziali (dati commerciali chiave) | 1 |
| Coppia di serraggio max (Dimensioni) | 0.8 Nm |
| Coppia di serraggio, min (Dimensioni) | 0.6 Nm |
| Peso per pezzo (imballaggio escluso) | 16.400 g |
| Pannello laterale aperto (dati commerciali chiave) | Yes |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Calibro cilindrico interno (Dimensioni) | A3 |
| Numero di livelli (dati commerciali chiave) | 1 |
| Corrente nominale IN (dati commerciali chiave) | 1 A |
| Tensione nominale UN (dati commerciali chiave) | 400 V (Voltage to the neighboring feed-through terminal block MTK.) |
| Materiale isolante (dati commerciali chiave) | PA |
| Numero di posizioni (dati commerciali chiave) | 2 |
| Corrente di carico massima (dati commerciali chiave) | 1 A (with 4 mm² conductor cross section) |
| Sezione trasversale nominale (dati commerciali chiave) | 2.5 mm² |
| Numero di connessioni (dati commerciali chiave) | 4 |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 12 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 24 |
| Collegamento secondo lo standard (Dimensioni) | IEC 60947-7-1 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 4 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 0.2 mm² |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 0.2 mm² |
| Collegamento secondo lo standard (dati di collegamento) | CUL |
| NF F16-101, NF F10-102 Classe F (dati commerciali chiave) | 2 |
| NF F16-101, NF F10-102 Classe I (dati commerciali chiave) | 2 |
| Indice di ossigeno (DIN EN ISO 4589-2) (dati commerciali chiave) | >32 % |
| Sezione trasversale massima del conduttore AWG, flessibile (Dimensioni) | 14 |
| Sezione trasversale minima del conduttore AWG, flessibile (Dimensioni) | 24 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Metodo di prova della fiamma (DIN EN 60695-11-10) (dati commerciali chiave) | V0 |
| Grado di infiammabilità secondo UL 94 (dati commerciali chiave) | V0 |
| Tossicità dei gas di combustione NFPA 130 (SMP 800C) (dati commerciali chiave) | passed |
| Infiammabilità superficiale NFPA 130 (ASTM E 162) (dati commerciali chiave) | passed |
| Applicazione di materiale isolante statico a freddo (dati commerciali chiave) | -60 °C |
| Comportamento al fuoco per veicoli ferroviari (DIN 5510-2) (dati commerciali chiave) | Test passed |
| Dissipazione di potenza massima per condizioni nominali (dati commerciali chiave) | 0.77 W |
| Rilascio di calore calorimetrico NFPA 130 (ASTM E 1354) (dati commerciali chiave) | 28 MJ/kg |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 (Dati di collegamento) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 (dati commerciali chiave) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 (dati commerciali chiave) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 (dati commerciali chiave) | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 (dati commerciali chiave) | HL 1 - HL 3 |
| Densità ottica specifica del fumo NFPA 130 (ASTM E 662) (dati commerciali chiave) | passed |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 1.5 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 0.2 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) (dati commerciali chiave) | 130 °C |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Dimensioni) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Dimensioni) | 0.2 mm² |
| Indice di temperatura del materiale isolante (DIN EN 60216-1 (VDE 0304-21)) (dati commerciali chiave) | 130 °C |
Descrizione del prodotto
Terminal blocks for thermocouples, TC type B, rated voltage: 400 V, rated current: 1 A, number of connections: 4, number of poles: 2, connection type: Screw connection, cross-section: 0.2 mm² - 4 mm²,
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
