MNT-TV-SAT D/WH

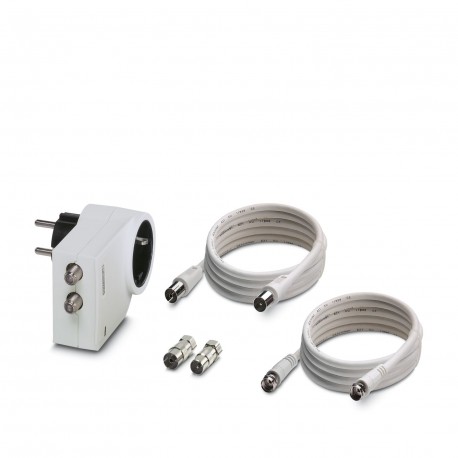

MNT-TV-SAT D/WH 2882297 PHOENIX CONTACT Socket attachment plug with surge protection for the power supply un..
$0.00USD
3804 in magazzino
Specifiche chiave
:C3
Nota:Shielding requirements according to DIN EN 50083-2, Class A
Tipo:Attachment plug
Colore:white (RAL 9010)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| C3 | |
| Nota | Shielding requirements according to DIN EN 50083-2, Class A |
| Tipo | Attachment plug |
| Colore | white (RAL 9010) |
| Profondità | 78 mm |
| Larghezza | 63 mm |
| Altezza | 107 mm |
| Tipo EN | T3 |
| Altitudine | ≤ 2000 m (amsl) |
| Tipo di prodotto | Device protection |
| Tipo di montaggio | Plugging into the mains socket |
| Corrente nominale | 1.5 A (25 °C) |
| Famiglia di prodotti | MAINTRAB |
| Gamma di frequenza | 0 Hz ... 2400 MHz |
| Numero di porte | One |
| Revisione dell'articolo | 12 |
| Materiale dell'alloggiamento | PA 6 |
| Grado di inquinamento | 2 |
| Metodo di connessione | F connector |
| Tensione nominale UN | 230/400 V AC (TN/TT) |
| Disegno dimensionale | |
| Direzione dell'azione | L/N-PE & Signal Line-Shield-Earth Ground |
| Materiale isolante | PA 6 |
| Numero di posizioni | 2 |
| Combinazione di onde UOC | 6 kV |
| Grado di protezione | IP20 (Child-proofing) |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Categoria di sovratensione | II |
| Corrente residua IPE | ≤ 5 µA |
| Valore CTI del materiale | 400 |
| Corrente di carico nominale IL | 16 A (30 °C) |
| Tempo di risposta tA(LN) | ≤ 25 ns |
| Tempo di risposta tA(L-PE) | ≤ 100 ns |
| Tempo di risposta tA(N-PE) | ≤ 100 ns |
| Sistema di alimentazione IEC | TN |
| Classificazione dei test IEC | C2 |
| Comportamento TOV a UT(LN) | 460 V AC (5 s / withstand mode) |
| Standard/specifiche | IEC 61643-11 |
| Comportamento TOV a UT(L-PE) | 460 V AC (5 s / withstand mode) |
| Comportamento TOV a UT(N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Resistenza di isolamento Riso | ≥ 70 MΩ |
| Fusibile di backup massimo richiesto | 16 A (gG / B / C) |
| Per l'uso specifico del paese in | D, A, NL, E, S, FIN, TR |
| Attenuazione di ingresso aE, asim. | typ. 0.3 dB (≤ 2.4 GHz /75 Ω) |
| Tensione di prova di riferimento UREF | 255 V AC |
| Livello di protezione della tensione Su | ≤ 1.5 kV |
| Consumo energetico in standby del PC | ≤ 1 VA |
| Tensione massima continua UC | 24 V DC |
| Capacità asimmetrica (scudo) | typ. 10 pF |
| Tempo di reset dell'impulso (schermatura di linea) | ≤ 4 s |
| Tempo di risposta tA (schermatura di linea) | ≤ 100 ns |
| Messaggio di errore di protezione da sovratensione | optical |
| Temperatura ambiente (funzionamento) | -25 °C ... 75 °C |
| Umidità ammissibile (funzionamento) | 5 % ... 95 % |
| Tempo di risposta tA (schermo-terra) | ≤ 100 ns |
| Corrente di cortocircuito nominale ISCCR | 1.5 kA AC |
| Corrente effettiva di esercizio ICat UC | ≤ 1 µA |
| Tensione residua a In(schermo-terra) | ≤ 50 V |
| Grado di infiammabilità secondo UL 94 | V-0 |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 75 °C |
| Tensione residua a In(conduttore-schermo) | ≤ 40 V |
| Livello di protezione della tensione Up (schermatura di linea) | ≤ 700 V (C2 - 2 kA) |
| Corrente di scarica totale Itotal(8/20) µs | 5 kA |
| Livello di protezione della tensione Up (schermo-terra) | ≤ 1.2 kV (C2 - 5 kA) |
| Tensione massima di esercizio continuativo UC(LN) | 275 V AC |
| Tensione massima di esercizio continuativo UC(L-PE) | 360 V AC |
| Tensione massima di esercizio continuativo UC(N-PE) | 360 V AC |
| Capacità di trasporto di corrente alternata (schermatura di linea) | 5 A - 1 s |
| Corrente di scarica nominale In(8/20) µs (linea-terra) | 2.5 kA |
| Corrente di scarica nominale In(8/20) µs (schermatura di linea) | 2.5 kA |
| Capacità di trasporto di corrente alternata (schermo-terra) | 10 A - 1 s |
| Corrente impulsiva nominale Ian (10/1000) µs (schermatura di linea) | 120 A |
| Corrente di scarica nominale In(8/20) µs (schermo-terra) | 5 kA |
| Corrente impulsiva nominale Ian (10/1000) µs (schermo-terra) | 200 A |
| Limitazione della tensione di uscita a picco di 1 kV/µs (schermatura di linea) | ≤ 700 V |
| Limitazione della tensione di uscita a 1 kV/µs (schermatura di linea) statica | ≤ 700 V |
| Limitazione della tensione di uscita a picco di 1 kV/µs (schermatura-terra) | ≤ 1 kV |
| Limitazione della tensione di uscita a 1 kV/µs (schermo-terra) statica | ≤ 1 kV |
| Frequenza di taglio fg (3 dB), asimmetrica (schermo) nel sistema da 75 Ω | typ. 2.5 GHz |
Descrizione del prodotto
Surge protected power outlet adapter for power supply and connection of radio and TV signals (cable, terrestrial antenna, satellite installation). The cable is included.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
