Disponibile Prodotto più richiesto
MNT-ISDN D/WH
MNT-ISDN D/WH 2882349 PHOENIX CONTACT Type 3 surge protection device
$0.00USD
4043 in magazzino
Specifiche chiave
:C2
Nota:2011
Tipo:Attachment plug
Profondità:78 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| C2 | |
| Nota | 2011 |
| Tipo | Attachment plug |
| Profondità | 78 mm |
| Larghezza | 63 mm |
| Altezza | 103 mm |
| Tipo EN | T3 |
| Altitudine | ≤ 2000 m (amsl) |
| Tipo di prodotto | Device protection |
| Tipo di montaggio | Plugging into the mains socket |
| Corrente nominale | 1.5 A (25 °C) |
| Famiglia di prodotti | MAINTRAB |
| Numero di porte | One |
| Materiale dell'alloggiamento | PA 6 |
| Grado di inquinamento | 2 |
| Metodo di connessione | RJ45 |
| Tensione nominale UN | 230/400 V AC (TN) |
| Disegno dimensionale | |
| Direzione dell'azione | L/N-PE & Signal Line-Earth Ground |
| Materiale isolante | PA 6 |
| Capacità (core-core) | typ. 6 nF |
| Combinazione di onde UOC | 4 kV |
| Grado di protezione | IP20 (Child-proofing) |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Categoria di sovratensione | III |
| Corrente residua IPE | ≤ 5 µA |
| Valore CTI del materiale | 400 |
| Capacità (Nucleo-Terra) | typ. 5 pF |
| Corrente di carico nominale IL | 16 A (30 °C) |
| Tempo di risposta tA(LN) | ≤ 25 ns |
| Tempo di risposta tA(L-PE) | ≤ 100 ns |
| Tempo di risposta tA(N-PE) | ≤ 100 ns |
| Classificazione dei test IEC | C1 |
| Comportamento TOV a UT(LN) | 335 V AC (5 s / withstand mode) |
| Standard/specifiche | IEC 61643-11 |
| Comportamento TOV a UT(L-PE) | 440 V AC (5 s / withstand mode) |
| Comportamento TOV a UT(N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Resistenza di isolamento Riso | ≥ 20 kΩ |
| Fusibile di backup massimo richiesto | 16 A (gG / B / C) |
| Per l'uso specifico del paese in | D, A, NL, E, S, FIN, TR |
| Tensione di prova di riferimento UREF | 255 V AC |
| Tempo di risposta tA(linea-linea) | ≤ 1 ns |
| Tempo di reset dell'impulso (linea-linea) | ≤ 1 ms |
| Tempo di risposta tA(linea-terra) | ≤ 100 ns |
| Consumo energetico in standby del PC | ≤ 1 VA |
| Tensione massima continua UC | 6 V DC |
| Messaggio di errore di protezione da sovratensione | optical |
| Temperatura ambiente (funzionamento) | -25 °C ... 75 °C |
| Tensione residua a Iamax, (PE) | ≤ 1 kV (at 1 kA) |
| Umidità ammissibile (funzionamento) | 5 % ... 95 % |
| Tensione residua a Iamax, (LN) | ≤ 1 kV (at 1 kA) |
| Livello di protezione della tensione Up (LN) | ≤ 1.2 kV |
| Tensione residua a Iamax, (L-PE) | ≤ 1 kV (at 1 kA) |
| Livello di protezione della tensione Up (L-PE) | ≤ 1.5 kV |
| Livello di protezione della tensione Up (N-PE) | ≤ 1.5 kV |
| Corrente di cortocircuito nominale ISCCR | 1.5 kA AC |
| Fusibile di backup massimo con cablaggio derivato | 16 A (gG / B / C) |
| Corrente effettiva di esercizio ICat UC | 500 µA |
| Grado di infiammabilità secondo UL 94 | V-0 |
| Corrente di scarica nominale In(8/20) µs | 3 kA (> 5x) |
| Livello di protezione della tensione Up(linea-linea) | ≤ 65 V (C1 - 1 kV / 500 A) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 75 °C |
| Livello di protezione della tensione Up (linea-terra) | ≤ 900 V (C2 - 4 kV / 2 kA) |
| Tensione residua a In(conduttore-terra) | ≤ 50 V |
| Corrente di scarica totale Itotal(8/20) µs | 10 kA |
| Tensione residua a In(conduttore-conduttore) | ≤ 20 V |
| Tensione massima di esercizio continuativo UC(LN) | 275 V AC |
| Tensione massima di esercizio continuativo UC(L-PE) | 360 V AC |
| Tensione massima di esercizio continuativo UC(N-PE) | 360 V AC |
| Capacità di trasporto di corrente alternata (linea-linea) | 1 A - 1 s |
| Capacità di trasporto di corrente alternata (linea-terra) | 10 A - 1 s |
| Corrente di scarica nominale In(8/20) µs (linea-linea) | 650 A |
| Corrente impulsiva nominale Ian (10/1000) µs (linea-linea) | 120 A |
| Frequenza di taglio fg (3 dB), sim. nel sistema da 100 Ω | typ. 300 kHz |
| Corrente di scarica nominale In(8/20) µs (linea-terra) | 2.5 kA |
| Corrente impulsiva nominale Ian (10/1000) µs (linea-terra) | 200 A |
| Limitazione della tensione di uscita a picco di 1 kV/µs (linea-terra) | ≤ 900 V |
| Limitazione della tensione di uscita a 1 kV/µs (linea-linea) statica | ≤ 10 V |
| Limitazione della tensione di uscita a 1 kV/µs (linea-terra) statica | ≤ 900 V |
Descrizione del prodotto

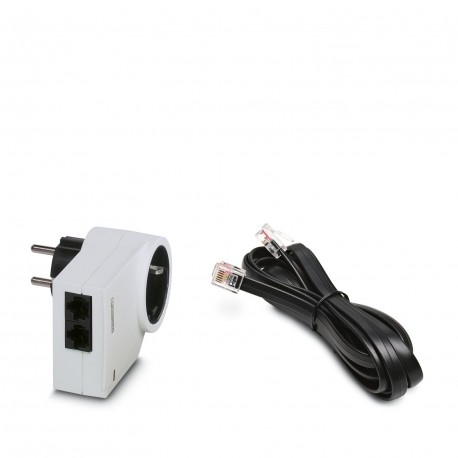

Socket attachment plug with surge protection for the power supply unit and ISDN connection for telecommunications terminal equipment. Cable is provided.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
