MKKDSN 1,5/ 4-5,08 TS H1LBD1TA

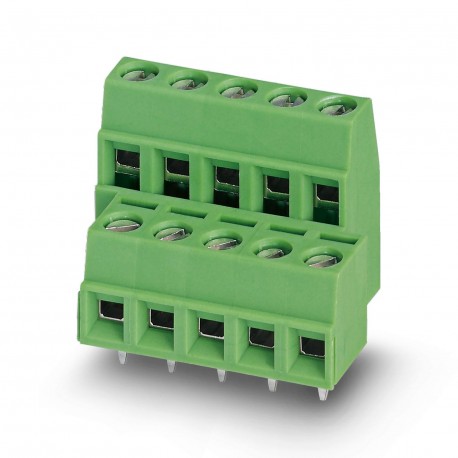

MKKDSN 1,5/ 4-5,08 TS H1LBD1TA 1129421 PHOENIX CONTACT Terminal for printed circuit board, pitch: 5,08 mm, n..
$0.00USD
4362 in magazzino
Specifiche chiave
:0.14 mm² / flexible / > 10 N
Fare un passo:5.08 mm
Risultato:Approved Test
Ampiezza:0.35 mm (10 Hz ... 60.1 Hz)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 0.14 mm² / flexible / > 10 N | |
| Fare un passo | 5.08 mm |
| Risultato | Approved Test |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Larghezza [w] | 22.86 mm |
| frequenza | 10 - 150 - 10 Hz |
| Altezza [h] | 22.6 mm |
| Lunghezza [l] | 18.3 mm |
| Progettazione di spilli | Linear Pin Arrangement |
| Osservazione | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Lunghezza della buccia | 6 mm |
| Velocità di spazzata | 1 octave/min |
| Temperatura | 850 °C |
| Accelerazione | 5g (60.1 Hz ... 150 Hz) |
| Costruzione | Card terminal, alignable |
| Linea di prodotti | COMBICON Terminals S |
| Tipo di prodotto | Printed Circuit Board Terminal |
| Diametro del foro | 1.3 mm |
| Recensione dell'articolo | 02 |
| Numero di righe | 2 |
| Altezza complessiva | 19.1 mm |
| Famiglia di prodotti | MKKDSN 1.5 |
| Colore (alloggiamento) | Green (6021) |
| Tipo di connessione | Screw connection with traction capsule |
| Sezione nominale | 1.5 mm² |
| Numero di poli | 4 |
| Istruzioni per il test | X, Y, and Z axes |
| Materiale di contatto | Cu Alloy |
| Schema dimensionale | |
| Tempo di esecuzione | 5 s |
| Tipo di montaggio | Wave soldering |
| Dimensioni del tempio | 0.5 x 1 mm |
| Coppia di serraggio | 0.5 Nm ... 0.6 Nm |
| Tipo di imballaggio | Boxed Packaging |
| Corrente nominale IN | 13.5 A |
| Tensione nominale UN | 400 V |
| Specifiche del test | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Materiale isolante | PA |
| Lunghezza del perno di saldatura [P] | 3.5 mm |
| Spaziatura tra le aste | 10.16 mm |
| Sezione conduttore AWG | 26 ... 16 |
| Tensione nominale (II/2) | 630 V |
| Dimensionamento della tensione (III/3) | 250 V |
| Durata del test per asse | 2.5 h |
| Forma dell'unità: testa della vite | Philipps-Recess with longitudinal groove (H1L) |
| Sezione del conduttore rigido | 0.14 mm² ... 1.5 mm² |
| Caratteristiche della superficie | Galvanically tinned |
| Requisito del test di riscaldamento | The sum of the ambient temperature and the heating of the PCB connection terminal cannot exceed the upper limit temperature. |
| Gruppo di materiali isolanti | I |
| CTI secondo IEC 60112 | 600 |
| Sezione del conduttore flessibile | 0.14 mm² ... 1.5 mm² |
| Dimensionamento della tensione (III/2) | 400 V |
| Temperatura ambiente (servizio) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Tensione transitoria nominale (II/2) | 4 kV |
| Dimensionamento della tensione di isolamento (II/2) | 630 V |
| Tensione transitoria nominale (III/2) | 4 kV |
| Tensione transitoria nominale (III/3) | 4 kV |
| Dimensionamento della tensione di isolamento (III/2) | 400 V |
| Dimensionamento della tensione di isolamento (III/3) | 250 V |
| Valore minimo della linea di dispersione (II/2) | 3.2 mm |
| Area di saldatura della superficie metallica (strato superiore) | Tin (5 - 7 μm Sn) |
| Valore minimo della linea di dispersione (III/2) | 3 mm |
| Valore minimo della linea di dispersione (III/3) | 3.2 mm |
| Numero di pin di saldatura per potenziale | 1 |
| Resistenza di isolamento dei poli adiacenti | > 5 MΩ |
| Dimensionamento della tensione transitoria (II/2) | 4 kV |
| Classe di infiammabilità secondo UL 94 | V0 |
| Dimensionamento della tensione transitoria (III/2) | 4 kV |
| Dimensionamento della tensione transitoria (III/3) | 4 kV |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Avvertenza relativa alla sezione di connessione | With the 1.5 mm² (rigid) conductor attached. |
| Area di saldatura della superficie metallica (strato intermedio) | Nickel (2 - 3 μm Ni) |
| 2 conduttori con la stessa sezione trasversale, rigidi | 0.14 mm² ... 0.75 mm² |
| Superficie metallica del punto terminale (strato superiore) | Tin (5 - 7 μm Sn) |
| Superficie metallica del punto terminale (interstrato) | Nickel (2 - 3 μm Ni) |
| Umidità relativa dell'aria (stoccaggio/trasporto) | 30 % ... 70 % |
| 2 conduttori con la stessa sezione trasversale, flessibili | 0.14 mm² ... 0.75 mm² |
| Temperatura di prova della durezza della sfera secondo EN 60695-10-2 | 125 °C |
| Resistenza alle correnti di dispersione (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Sezione conduttrice flessibile con puntale, con manicotto in plastica | 0.25 mm² ... 1.5 mm² |
| Sezione conduttrice flessibile con puntale, senza guaina in plastica | 0.25 mm² ... 1 mm² |
| Valore minimo della distanza di isolamento dell'aria - Campo non omogeneo (II/2) | 3 mm |
| Valore minimo della distanza di isolamento dell'aria - Campo non omogeneo (III/2) | 3 mm |
| valore minimo della distanza di isolamento in aria - campo non omogeneo (III/3) | 3 mm |
| Sezione del conduttore/Tipo di conduttore/Valore nominale della forza di trazione/Valore effettivo | 0.14 mm² / rigid / > 10 N |
| Numero di infiammabilità dei filamenti incandescenti GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione dei filamenti incandescenti GWIT secondo EN 60695-2-13 | 775 |
| 2 conduttori di uguale sezione, flessibili con puntale, senza guaina in plastica | 0.25 mm² ... 0.5 mm² |
| 2 conduttori della stessa sezione, flessibili con puntale TWIN con guaina in plastica | 0.5 mm² ... 1 mm² (First floor: 0.5 mm² ... 1 mm²/Second floor: 0.5 mm²) |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 13.5 A, nominal voltage (III/2): 400 V, nominal section: 1.5 mm², number of rows: 2, number of poles per row: 4, article family: MKKDSN 1.5,
