MKKDSA 3/ 2 (VPE250)

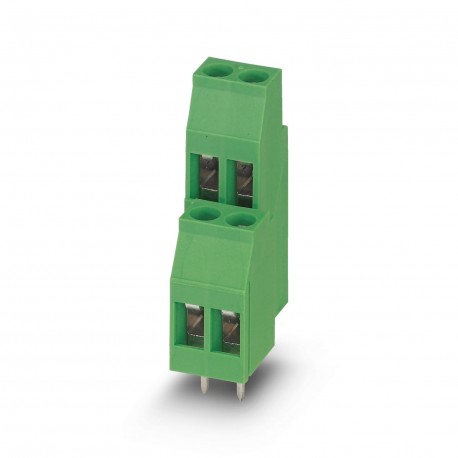

MKKDSA 3/ 2 (VPE250) 1721171 PHOENIX CONTACT PCB terminal block
$0.00USD
3428 in magazzino
Specifiche chiave
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tipo:PC terminal block can be aligned
Pece:5 mm
Larghezza [w]:10 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo | PC terminal block can be aligned |
| Pece | 5 mm |
| Larghezza [w] | 10 mm |
| Altezza [h] | 36.4 mm |
| Lunghezza [l] | 22.3 mm |
| Disposizione dei pin | Linear pinning |
| Linea di prodotti | COMBICON Terminals M |
| Tipo di prodotto | Printed circuit board terminal |
| Diametro del foro | 1.3 mm |
| Tipo di montaggio | Wave soldering |
| Numero di righe | 2 |
| Dimensioni del perno | 0.9 x 0.9 mm |
| Famiglia di prodotti | MKKDSA 3 |
| Colore (alloggiamento) | green (6021) |
| Revisione dell'articolo | 05 |
| Materiale di contatto | Cu alloy |
| Altezza installata | 31.4 mm |
| Lunghezza di spogliatura | 8 mm |
| Metodo di connessione | Screw connection with tension sleeve |
| Coppia di serraggio | 0.5 Nm ... 0.6 Nm |
| Tipo di imballaggio | packed in cardboard |
| Corrente nominale IN | 22 A |
| Tensione nominale UN | 400 V |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Numero di posizioni | 2 |
| Tensione nominale (II/2) | 630 V |
| Testa della vite di forma di guida | Slotted (L) |
| Sezione trasversale nominale | 2.5 mm² |
| Tensione nominale (III/2) | 400 V |
| Tensione nominale (III/3) | 250 V |
| Lunghezza del perno di saldatura [P] | 5 mm |
| Gruppo di materiali isolanti | I |
| Saldare i pin per potenziale | 1 |
| CTI secondo IEC 60112 | 600 |
| Tensione di sovratensione nominale (II/2) | 4 kV |
| Sezione trasversale del conduttore AWG | 24 ... 12 |
| Tensione di sovratensione nominale (III/2) | 4 kV |
| Tensione di sovratensione nominale (III/3) | 4 kV |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 4 mm² |
| Tensione nominale di isolamento (II/2) | 630 V |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 2.5 mm² |
| Tensione nominale di isolamento (III/2) | 400 V |
| Tensione nominale di isolamento (III/3) | 250 V |
| Grado di infiammabilità secondo UL 94 | V0 |
| Area di saldatura della superficie metallica (strato superiore) | Tin (4 - 8 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) | Tin (4 - 8 µm Sn) |
| 2 conduttori con la stessa sezione trasversale, solidi | 0.2 mm² ... 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili | 0.2 mm² ... 1.5 mm² |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 | 125 °C |
| Sezione trasversale del conduttore, flessibile, con puntalino, con manicotto in plastica | 0.25 mm² ... 2.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica | 0.25 mm² ... 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza manicotto in plastica | 0.25 mm² ... 0.75 mm² |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 22 A, nominal voltage (III/2): 400 V, nominal section: 2.5 mm², number of rows: 2, number of poles per row: 2, article family: MKKDSA 3, pitc
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
