MKDSP 10N/ 3-10,16SZSBDL1,L2,N

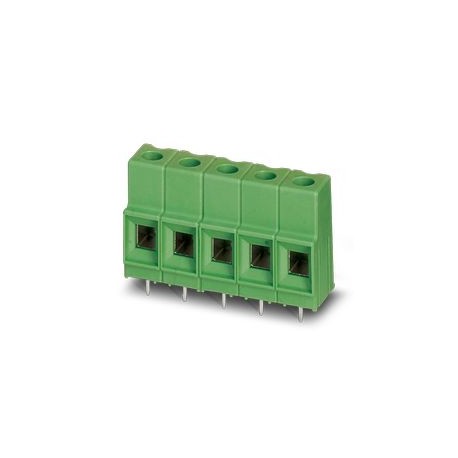

MKDSP 10N/ 3-10,16SZSBDL1,L2,N 1774218 PHOENIX CONTACT Terminal for printed circuit board, nominal current: ..
$0.00USD
4259 in magazzino
Specifiche chiave
Codice GTIN:Four trillion forty six billion three hundred fifty six million four hundred eighty one thousand six hundred sixty three
Chiave di vendita:AABDAA -
(Collegamento dati):CUL
Pezzi/confezione.:50 PCS
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | Four trillion forty six billion three hundred fifty six million four hundred eighty one thousand six hundred sixty three |
| Chiave di vendita | AABDAA - |
| (Collegamento dati) | CUL |
| Pezzi/confezione. | 50 PCS |
| Filettatura (dimensione) | M4 |
| UNSPSC 11 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred thirty two |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| N. di poli (dimensioni) | Three |
| Coppia min. (Dimensione) | 1.2 Nm |
| UNSPSC 13.2 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred thirty two |
| UNSPSC 6.01 (ETIM) | Thirty million two hundred eleven thousand eight hundred one |
| Coppia, max. (Dimensione) | 1.5 Nm |
| UNSPSC 12.01 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred thirty two |
| Il calibro (dimensione) | B6 |
| UNSPSC 7.0901 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred thirty two |
| Articolo di famiglia (dimensione) | MKDSP 10N |
| Numero tariffa doganale | Eighty five million three hundred sixty nine thousand ten |
| eCl@ss 4.0 (Classifiche) | Twenty seven million one hundred forty one thousand one hundred eleven |
| eCl@ss 4.1 (Classifiche) | Twenty seven million one hundred forty one thousand one hundred nine |
| eCl@ss 5.0 (Classifiche) | Twenty seven million one hundred forty one thousand one hundred ninety |
| eCl@ss 5.1 (Classifiche) | Twenty seven million two hundred sixty one thousand one hundred |
| eCl@ss 6.0 (Classifiche) | Twenty seven million two hundred sixty one thousand one hundred |
| eCl@ss 7.0 (Classifiche) | Twenty seven million four hundred forty thousand four hundred one |
| eCl@ss 8.0 (Classifiche) | Twenty seven million four hundred forty thousand four hundred one |
| eCl@ss 9.0 (Classifiche) | Twenty seven million four hundred forty thousand four hundred one |
| Sezione nominale (dimensione) | 10 mm2 |
| Fase (Dati commerciali) | 10.16 mm |
| Il codice per l'ordine | One million seven hundred seventy four thousand two hundred eighteen |
| Corrente nominale IN (dimensione) | 76 To |
| Lunghezza di spogliatura (dimensione) | 10 mm |
| Misura (dati commerciali) | 20,32 mm |
| L'importo dell'ordine minimo | 50 PCS |
| Tensione nominale (II/2) (Dimensione) | 1000 V |
| Tensione nominale (III/2) (Dimensione) | 1000 V |
| Tensione nominale (III/3) (Dimensione) | 800 V |
| Larghezza [ w ] (Dati commerciali) | 30.48 mm |
| Altezza [ h ] (Dati commerciali) | 34.3 mm |
| Lunghezza [ l ] (Dati commerciali) | 18.4 mm |
| (Regolamenti e requisiti) | The information on hazardous substances found in the declaration of the manufacturer under "Downlaods" |
| Diametro del foro (dati commerciali) | 1.5 mm |
| Attacco in conformità con (Dimensione) | EN-VDE |
| Altezza di montaggio (dati commerciali) | 29.3 mm |
| Superficie della saldatura del perno (dimensione) | |
| Lunghezza del perno [P] (dati commerciali) | 5 mm |
| Peso per pezzo (confezione inclusa) | 22,430 g |
| Resistenza alla sovratensione (II/2) (Dimensione) | 8 kV |
| Attacco in conformità con (Collegamento dati) | EN-VDE |
| Resistenza alla sovratensione (III/2) (Dimensione) | 8 kV |
| Resistenza alla sovratensione (III/3) (Dimensione) | 8 kV |
| RoHS Cina (Regolamenti e requisiti) | Period of use conforms to the target without damage to the environment (EFUP): 50 years |
| REACh SVHC (Regolamenti e requisiti) | |
| Sezione trasversale del conduttore AWG max. (Generale) | Six |
| Sezione trasversale del conduttore AWG min. (Generale) | Twenty |
| 2 conduttori dello stesso diametro, rigidi max. (Generale) | 6 mm2 |
| 2 conduttori dello stesso diametro, rigidi min. (Generale) | 0.5 mm2 |
| 2 conduttori dello stesso diametro, flessibili, max. (Generale) | 6 mm2 |
| 2 conduttori dello stesso diametro, flessibili, min. (Generale) | 0.5 mm2 |
| 2 conduttori dello stesso diametro, flessibili con AEH senza collare in plastica max. (Generale) | 4 mm2 |
| 2 conduttori dello stesso diametro, flessibili con AEH senza collare in plastica min. (Generale) | 0.5 mm2 |
| 2 conduttori dello stesso diametro, flessibili con TWIN-AEH con collare in plastica max. (Generale) | 6 mm2 |
| 2 conduttori dello stesso diametro, flessibili con TWIN-AEH con collare in plastica min. (Generale) | 0.5 mm2 |
Descrizione del prodotto
Printed circuit board terminal, rated current: 76 A, sizing voltage (III/2): 1000 V, nominal section: 16 mm², Number of potentials: 3, Number of rows: 1, Number of poles per row: 3, item family: MKDSP
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Terminal for printed circuits, nominal current: 76 A, rated voltage: 1000 V, pitch: 10.16 mm, number of poles: 3, connection: screw Connection with cage, mounting: Soldering wave, the direction of connecting the conductor/tab: 0 °, color: green
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
