MKDS 10 HV/ 8-ZB-10,16

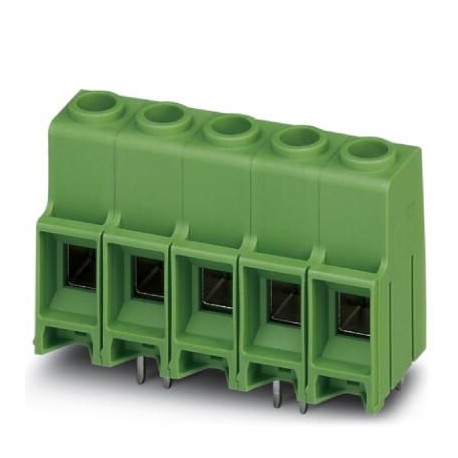

MKDS 10 HV/ 8-ZB-10,16 1709746 PHOENIX CONTACT PCB terminal block
$19.02USD
555 in magazzino
Specifiche chiave
Codice GTIN:4046356074162
Nota:Made to Order (non-returnable)
Chiave d'ordine:1709746
Pagina del catalogo:Page 453 (C-1-2013)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356074162 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1709746 |
| Pagina del catalogo | Page 453 (C-1-2013) |
| Unità di imballaggio | 50 pc |
| Paese di origine | CN (China) |
| (Dati di connessione) | CUL |
| Numero tariffario doganale | 85369010 |
| Quantità minima d'ordine | 50 pc |
| Filettatura della vite (dimensioni) | M4 |
| Pitch (dati commerciali chiave) | 10.16 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Altezza (dati commerciali chiave) | 30.8 mm |
| Materiale di contatto (dimensioni) | Sn |
| Lunghezza di spogliatura (dimensioni) | 10 mm |
| Gamma di articoli (Dimensioni) | MKDS 10 HV |
| Corrente nominale IN (Dimensioni) | 76 A |
| Superficie del perno di saldatura (dimensioni) | |
| Materiale isolante (Dimensioni) | PA |
| Numero di posizioni (Dimensioni) | 8 |
| Dimensione a (dati commerciali chiave) | 71.12 mm |
| Corrente di carico massima (dimensioni) | 76 A (with 16 mm² conductor cross section) |
| Tensione nominale (II/2) (Dimensioni) | 1000 V |
| Larghezza [ w ] (dati commerciali chiave) | 81.28 mm |
| Altezza [ h ] (Dati commerciali chiave) | 35.8 mm |
| Lunghezza [ l ] (Dati commerciali chiave) | 18.7 mm |
| Sezione trasversale nominale (dimensioni) | 10 mm² |
| Tensione nominale (III/2) (Dimensioni) | 1000 V |
| Tensione nominale (III/3) (Dimensioni) | 800 V |
| Coppia di serraggio max (Dimensioni) | 1.5 Nm |
| Diametro del foro (dati commerciali chiave) | 1.5 mm |
| Coppia di serraggio, min (Dimensioni) | 1.2 Nm |
| Perno di saldatura [P] (dati commerciali chiave) | 5 mm |
| Peso per pezzo (imballaggio escluso) | 64.950 g |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Gruppo di materiali isolanti (Dimensioni) | I |
| Calibro cilindrico interno (Dimensioni) | B6 |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Tensione di sovratensione nominale (II/2) (Dimensioni) | 8 kV |
| Tensione di sovratensione nominale (III/2) (Dimensioni) | 8 kV |
| Tensione di sovratensione nominale (III/3) (Dimensioni) | 8 kV |
| Sezione trasversale del conduttore AWG max. (Generale) | 6 |
| Sezione trasversale del conduttore AWG min. (Generale) | 20 |
| Sezione trasversale del conduttore solido max. (Generale) | 16 mm² |
| Sezione trasversale del conduttore solido min. (Generale) | 0.5 mm² |
| Collegamento secondo lo standard (Dimensioni) | EN-VDE |
| Sezione trasversale del conduttore flessibile max. (Generale) | 16 mm² |
| Sezione trasversale del conduttore flessibile min. (Generale) | 0.5 mm² |
| Collegamento secondo lo standard (dati di collegamento) | EN-VDE |
| Grado di infiammabilità secondo UL 94 (Dimensioni) | V0 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| 2 conduttori con la stessa sezione trasversale, solidi max. (Generale) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, solido min. (Generale) | 0.5 mm² |
| 2 conduttori con la stessa sezione trasversale, multifilari max. (Generale) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. (Generale) | 0.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Generale) | 16 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica min. (Generale) | 0.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Generale) | 16 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Generale) | 0.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza manicotto in plastica, max. (Generale) | 4 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntali senza manicotto in plastica, min. (Generale) | 0.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, max. (Generale) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, TWIN puntalini con manicotto in plastica, min. (Generale) | 0.5 mm² |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 76 A, nominal voltage (III/2): 1000 V, nominal cross-section: 16 mm², number of potentials: 8, number of rows: 1, number of poles per row: 8,
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
